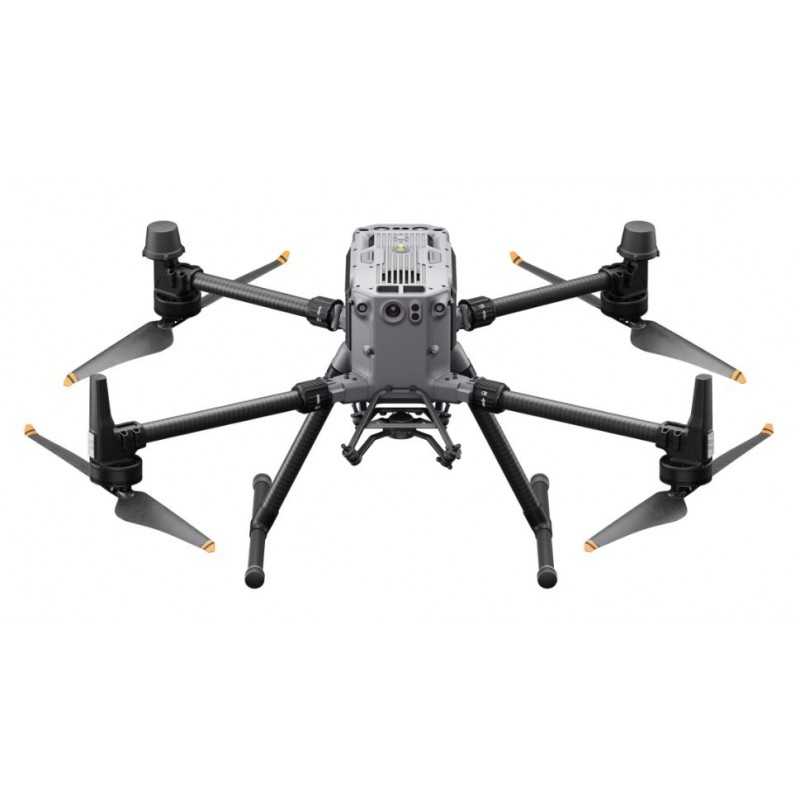

Дрон DJI Matrice 350 RTK + Zenmuse H20N

Модернизирана флагманска дрон платформа, Matrice 350 RTK поставя нов стандарт за индустрията. Тази дрон платформа от следващо поколение разполага с изцяло нова система за видео предаване и контрол, по-ефективна система за батерии и по-изчерпателни функции за безопасност, както и стабилен полезен товар и възможности за разширение. Той е напълно задвижван, за да инжектира иновативна сила във всяка въздушна операция.

• 55 минути максимално полетно време
• IP55 рейтинг
• DJI O3 Enterprise Transmission
• DJI RC плюс
• 400 цикъла на батерията
• 6-посочно разпознаване и позициониране
• FPV камера за нощно виждане
• Поддръжка на множество полезни товари

Мощни полетни характеристики без усилие

Изграден здрав, Matrice 350 RTK разполага с мощно задвижване, подобрена степен на защита и отлични полетни характеристики, което му позволява безпроблемно да се справя с голямо разнообразие от предизвикателства.

• Степен на защита IP55
• 2,7 кг максимален полезен товар
• 7000 m Максимална височина на полета
• 12 m/s Максимална устойчивост на скорост на вятъра
• -20° до 50° C (-4° до 122° F) Работна температура

Останете стабилни с новата трансмисионна система

O3 Enterprise Transmission

Matrice 350 RTK приема DJI O3 Enterprise Transmission, който поддържа триканални 1080p HD предавания на живо и максимално разстояние на предаване от 20 км. Както самолетът, така и дистанционното управление имат приемо-предавателна система с четири антени, която може интелигентно да избере двете оптимални антени за предаване на сигнали, докато четирите антени приемат сигнали едновременно. По този начин възможностите за предотвратяване на смущения са значително подобрени и стабилността на предаване е оптимизирана.

Нов контролен опит

DJI RC плюс

Оборудван със 7-инчов екран с висока яркост, DJI RC Plus поддържа Dual Operator Mode и се предлага със стандартна външна батерия WB37, която предлага време на работа до шест часа, отговаряйки на различни нужди от работа.

Създаден, готов за сурови среди

Класиран IP54, DJI RC Plus е прахоустойчив и водоустойчив, за да работи надеждно при лошо време. Работната температура е от -20° до 50° C (-4° до 122° F), поддържайки денонощна работа дори в силно гореща или студена среда.

Плавен и ефективен контрол

Има няколко бутона и дискове отпред, отзад и отгоре на дистанционното управление за бърза работа. Функциите на бутоните могат да бъдат персонализирани, за да отговарят на навиците на потребителите и да предоставят интуитивно и гъвкаво изживяване.

DJI Пилот 2

The DJI Приложението Pilot 2 е допълнително оптимизирано, за да представи ясно вида на мисията и статуса на полета. Лесното и гладко управление на самолета и полезните товари улеснява по-ефективната работа.

Модернизирана система за батерии

Нова система с две батерии

Matrice 350 RTK е оборудван с нова система с двойна батерия TB65, която поддържа гореща смяна на батерията и позволява множество полети без изключване. Батерията може да се зарежда до 400 цикъла, което намалява цената на един полет.

Интелигентна акумулаторна станция от следващо поколение

Новата интелигентна акумулаторна станция BS65 предоставя универсално решение за зареждане, съхранение и транспорт на батерията.

Множество режими на зареждане

В режим на съхранение заредете батерията до 50%, което е добро за дългосрочно съхранение. В режим Ready-to-Fly бързо заредете няколко комплекта батерии до 90%, за да започнете работа по всяко време и да удължите живота на батерията.

Интелигентно управление

Когато акумулаторната станция е свързана към DJI RC Plus, DJI Приложението Pilot 2 ще покаже състоянието на батерията и информацията за здравето. Освен това можете да зададете броя на дните за саморазреждане, да актуализирате фърмуера, да експортирате регистрационни файлове и да осъществявате достъп до други бързи операции с едно докосване.

Преходи без усилие

Акумулаторната станция е проектирана с колела с въртене на 360° за по-удобно транспортиране и преходи.

Подобрена безопасност на полета

Индикатор за заключване на ръката

Matrice 350 RTK добавя нова функция за откриване на заключване на ръката, за да избегне риска от отключени ръкави на ръката, което ви позволява да се съсредоточите върху полета с повече спокойствие.

FPV камера за нощно виждане

Благодарение на отличните си възможности за нощно виждане, FPV камерата може ясно да представи обкръжението и препятствията по време на полет през нощта. Работи в тандем с функцията PinPoint, за да осигури по-добра навигация за безопасен полет, подпомагайки по-уверената работа през нощта.

6-посочно разпознаване и позициониране

Matrice 350 RTK е проектиран с шестпосочна система за бинокулярно зрение и инфрачервена сензорна система за шестпосочни възможности за осведоменост, позициониране и засичане на препятствия, осигурявайки цялостна защита по време на полет.

CSM радар

С инсталиран радар CSM, Matrice 350 RTK може да открие фини препятствия нагоре или в рамките на хоризонталния 360° диапазон и да ги избегне навреме. Ефективният обхват на откриване е до 30 m, което допълнително подобрява безопасността на полета.

Многослоен резервен дизайн

Както системата на самолета, така и сензорната система на Matrice 350 RTK приемат резервен дизайн, за да гарантират максимално безопасността на полета, което ви позволява да се справяте по-уверено с тежки работни среди.

Мощни полезни товари

Matrice 350 RTK поддържа единичен кардан надолу, двоен кардан надолу и единичен кардан нагоре и има отворен E-Port интерфейс. С максимален капацитет на полезен товар от 2,7 kg, самолетът може да носи до три полезни товара едновременно, отговаряйки на нуждите на различни сценарии на работа като обществена безопасност, инспекция и картографиране.

Интелигентна работа

Картографиране с висока точност

Matrice 350 RTK поддържа мисии за Waypoint, Mapping, Oblique и Linear Flight. Можете да използвате Terrain Follow или Smart Oblique за ефективно събиране на данни. Заедно с DJI Terra, можете бързо да получите HD 2D и 3D цифрови резултати, позволявайки високопрецизна и високоефективна операция по картографиране.

Координация въздух-земя

С функции като високопрецизен PinPoint и базирано на облак картографиране в реално време, Matrice 350 RTK може да свърже въздуха, земята и облака заедно. След като самолетът завърши събирането на изображения, DJI FlightHub 2 може бързо да моделира работното място и да предава командна информация на самолета и наземните оператори. Дистанционният контролер и FlightHub 2 поддържат точка, линия, чертеж на повърхността и качване в реално време и могат да си сътрудничат със самолета, за да предават на живо изгледа на операцията в реално време, преодолявайки комуникационните бариери за съвместна работа въздух-земя.

Автоматизирана прецизна инспекция

Чрез запис на мисия на живо, Matrice 350 RTK може да генерира и съхранява файлове с маршрута на полета, които могат да се използват по всяко време за реализиране на автоматизирана операция и повтарящата се инспекция да не отнема повече време или усилия. Когато използвате AI Spot-Check, Matrice 350 RTK поддържа автоматично кадриране и ръчно регулиране на обектите, за да подобри точността на многократното снимане и качеството на операцията за проверка.

Сигурност на потребителските данни

• Шифроване на медийни данни
• Режим на локални данни
• Изчистване на всички данни на устройството с едно докосване
• AES-256 криптиране на видео предаване
• Облачен API

Екосистема

SDK за полезен товар

Интегрирайте различни полезни товари на трети страни като газови детектори, високоговорители, мултиспектрални сензори, изчислителни модули и др. Payload SDK поддържа E-Port, SkyPort V2 и DJI X-Port, който значително намалява жизнения цикъл на разработка на полезния товар и увеличава максимално потенциала на вашите полезни товари в по-разнообразни сценарии. E-Port поддържа Payload SDK V3 и по-нови версии и е съвместим с полезни натоварвания на SDK на трети страни от серията Matrice 30.

Мобилен SDK

С голяма мрежа от мобилни приложения на трети страни можете да отключите възможностите на вашата дрон платформа, за да посрещнете нуждите на специализирани мисии. Използвайки Mobile SDK, Matrice 350 RTK поддържа силно персонализирано разработване на мобилни приложения.

Облачен API

С Cloud API можете директно да свържете Matrice 350 RTK към облачни платформи на трети страни чрез DJI Приложение Pilot 2, което има достъп до функции като трансфер на данни, предаване на живо и разпространение на маршрута на полета.

В КУТИЯТА

Тяло на самолета x1

Колесник x1

2110s Витло (чифт) x1

TB65 Интелигентна летателна батерия x2

DJI Дистанционно управление RC Plus x1

WB37 Интелигентна батерия x1

Резервен демпфер на кардана x4

Винтове и инструменти

Инструменти за почистване x1

Гумен капак на порта (комплект) x1

Наръчници

Калъф за носене x1

спецификации

Самолет

Размери (разгънат, без витла) 810×670×430 мм (Д×Ш×В)

Размери (сгънат, с витла) 430×420×430 мм (Д×Ш×В)

Диагонал междуосие 895 мм

Тегло (с един кардан надолу) Без батерии: Прибл. 3,77 кг ; С две батерии TB65: Прибл. 6,47 кг ; Максимален полезен товар на единичен карданен амортисьор 960 g

Максимално тегло при излитане 9,2 кг

Работна честота 2.4000-2.4835 GHz, 5.150-5.250 GHz (CE: 5.170-5.250 GHz), 5.725-5.850 GHz - В някои страни и региони честотните ленти 5.1GHz и 5.8GHz са забранени или честотната лента 5.1GHz е само разрешени за употреба на закрито. Моля, вижте местните закони и разпоредби за повече информация.

Мощност на предавателя (EIRP) 2,4000-2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC); 5,150-5,250 GHz (CE: 5,170-5,250 GHz): < 23 dBm (CE); 5,725-5,850 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Точност на висене (с умерен или без вятър) Вертикално: ±0,1 m (с визуално позициониране), ±0,5 m (с GNSS позициониране), ±0,1 m (с RTK позициониране); Хоризонтално: ±0,3 m (с визуално позициониране), ±1,5 m (с GNSS позициониране), ±0,1 m (с RTK позициониране)

RTK точност на позициониране (RTK FIX) 1 cm + 1 ppm (хоризонтално), 1,5 cm + 1 ppm (вертикално)

Максимална ъглова скорост на наклон: 300°/s, Yaw: 100°/s

Максимален ъгъл на наклон 30° - Когато е в режим N и с активирана система за предно виждане: 25°.

Максимална скорост на изкачване 6 m/s

Максимална скорост на спускане (вертикално) 5 m/s

Максимална скорост на спускане под наклон 7 m/s

Максимална хоризонтална скорост 23 m/s

Максимална надморска височина на полета 5000 m - При използване на витлата 2110s и при излетно тегло ≤ 7,4 kg. ; 7000 m - При използване на нискошумни витла 2112 за голяма надморска височина и при излетно тегло ≤ 7,2 kg.

Максимална устойчивост на скорост на вятъра 12 m/s

Максимално време на полет 55 минути - Измерено с Matrice 350 RTK, летящ с приблизително 8 m/s без полезен товар в безветрена среда, докато нивото на батерията достигне 0%. Данните са само за справка. Действителното време за използване може да варира в зависимост от режима на полет, аксесоарите и околната среда. Моля, обърнете внимание на напомнянията в приложението.

Поддържа се DJI Кардани Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse P1 и Zenmuse L1

Поддържани конфигурации на кардан Единичен кардан надолу, Единичен кардан нагоре, Двоен кардан надолу, Единичен кардан надолу + единичен кардан нагоре, Двоен кардан надолу + единичен кардан нагоре

Степен на защита от проникване IP55 - Степента на IP не е постоянно ефективна и може да намалее поради износване на продукта.

Глобална навигационна сателитна система GPS + GLONASS + BeiDou + Galileo

Работна температура -20° до 50° C (-4° до 122° F)

Дистанционно

Екран 7.02-инчов LCD сензорен; резолюция: 1920×1200; максимална яркост: 1200 нита

Тегло Прибл. 1,25 кг (без батерия WB37), прибл. 1,42 кг (с батерия WB37)

Глобална навигационна сателитна система GPS + Galileo + BeiDou

Тип вградена батерия: Li-ion (6500 mAh@7,2 V), Тип на зареждане: Използвайте станция за батерии или USB-C бързо зарядно устройство с максимална мощност от 65 W (максимално напрежение от 20 V)., Време за зареждане: 2 часа, Химическа система: LiNiCoAlO2

Външна батерия (WB37 Intelligent Battery) Капацитет: 4920 mAh, Напрежение: 7,6 V, Тип: Li-ion, Енергия: 37,39 Wh

Химическа система: LiCoO2

Клас на защита от проникване IP54

Време на работа с вградена батерия: прибл. 3,3 часа; Вградена батерия + външна батерия: прибл. 6 часа

Работна температура -20° до 50° C (-4° до 122° F)

Работна честота 2.4000-2.4835 GHz, 5.725-5.850 GHz

Мощност на предавателя (EIRP) 2,4000-2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC); 5,725-5,850 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)

Wi-Fi протокол Wi-Fi 6

Работна честота на Wi-Fi 2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz

Bluetooth протокол Bluetooth 5.1

Bluetooth Работна честота 2.4000-2.4835 GHz

Видео предаване

Система за видео предаване DJI O3 Enterprise Transmission

Антена 4 антени за видео предаване, 2T4R

Максимално разстояние на предаване (без препятствия, без смущения) 20 km (FCC), 8 km (CE/SRRC/MIC)

Максимално разстояние на предаване (със смущения) Ниски смущения и възпрепятствани от сгради: прибл. 0-0,5 км ; Ниски смущения и препятствия от дървета: прибл. 0,5-3 км ; Силна намеса и безпрепятствено: градски пейзаж, прибл. 1,5-3 км ; Средна намеса и безпрепятствено: крайградски пейзаж, прибл. 3-9 км ; Слабо смущение и безпрепятствено: предградие/морски бряг, прибл. 9-20 km - Измерено в съответствие с FCC в среда без препятствия с типични смущения при височина на полета от приблизително 120 m. Данните са само за справка. Действителното разстояние на предаване може да варира в зависимост от препятствията на околната среда и условията на смущения. Моля, обърнете внимание на напомнянията в приложението.

Система за зрение

Обхват на засичане на препятствие напред/назад/наляво/надясно: 0,7-40 m, нагоре/надолу: 0,6-30 m

FOV напред/назад/надолу: 65° (хоризонтално), 50° (вертикално); Наляво/надясно/нагоре: 75° (хоризонтално), 60° (вертикално)

Работна среда Повърхности с забележими шарки и подходящо осветление (lux > 15)

Инфрачервена сензорна система

Обхват на засичане на препятствие 0,1-8 m

FOV 30° (±15°)

Работна среда Големи, дифузни и отразяващи препятствия (отражателна способност > 10%)

LED допълнителна светлина

Ефективно разстояние на осветяване 5 m

Тип осветяване 60 Hz, плътно сияние

FPV камера

Резолюция 1080p

FOV 142°

Скорост на кадрите 30fps

Интелигентна летателна батерия

Модел TB65

Капацитет 5880 mAh

Напрежение 44,76 V

Тип Li-ion

Енергия 263.2 Wh

Тегло Прибл. 1,35 кг

Работна температура -20° до 50° C (-4° до 122° F)

Идеална температура за съхранение 22° до 30° C (71,6° до 86° F)

Температура на зареждане -20° до 40° C (-4° до 104° F) - Когато околната температура е под 5° C (41° F), батерията ще задейства функцията за автоматично нагряване. Зареждането при ниски температури може да намали живота на батерията. Препоръчва се зареждане при 15° до 35° C (59° до 95° F).

Време за зареждане При захранване от 220 V са необходими приблизително 60 минути за пълно зареждане на две батерии TB65 Intelligent Flight и приблизително 30 минути за зареждането им от 20% до 90%. ; При захранване от 110 V са необходими приблизително 70 минути за пълното зареждане на две батерии TB65 Intelligent Flight и приблизително 40 минути за зареждането им от 20% до 90%.

Интелигентна акумулаторна станция

Размери 580×358×254 мм (Д×Ш×В)

Нетно тегло Прибл. 8,98 кг

Съвместими съхранени елементи Осем TB65 интелигентни батерии за полет; Четири WB37 интелигентни батерии

Входно напрежение 100-120 VAC, 50-60 Hz; 220-240 VAC, 50-60 Hz

Максимална входна мощност 1070 W

Изходна мощност 100-120 V: 750 W ; 220-240 V: 992 W

Работна температура -20° до 40° C (-4° до 104° F)

Zenmuse H20N

"N" за нощно виждане

Zenmuse H20N интегрира сензори за звездна светлина в своите мащабиращи и широкоъгълни камери. Сдвоете това с термални камери с двойно увеличение и лазерен далекомер и ще имате универсален хибриден полезен товар, който е подходящ за случая.

• Нощно виждане на звездна светлина
• 640 × 512 двойни термокамери, 2 ×, 8 × оптично увеличение
• 20× хибридно оптично увеличение
• Лазерен далекомер - 1200 m макс. обхват
• Синхронизирано увеличение на разделен екран
• Интелигентно подобряване на нощната сцена
• IP44 рейтинг
• -20°C до 50°C Работна температура

Сензори, надградени в множество измерения

Инфрачервено увеличение

Двойни термични камери

Резолюция: 640×512

2x увеличение (еквивалентно фокусно разстояние: 53 mm)

8x увеличение (еквивалентно фокусно разстояние: 196 mm)

Вижте голямата картина

Широкоъгълна камера за нощно виждане

Сензор за звездна светлина: 2MP

По-силно представяне при слаба светлина

Пробийте воала

Увеличена камера за нощно виждане

Сензор за звездна светлина: 4MP

20 × оптично увеличение, 128 × максимално увеличение

Детайли при слаба светлина

Прецизни данни за разстоянието

Лазерен далекомер

Обхват: 3 m до 1200 m

Точност: ± (0,2 m + D×0,15%)

Термално и звездно зрение за подобряване на вашите операции

Вижте през нощта

Камерите с мащабиране и широкоъгълните камери са оборудвани със сензори за звездна светлина, които са специално създадени за среда с ниска осветеност.

Инфрачервено увеличение

Две термокамери осигуряват съответно 2× и 8× увеличение, като заедно позволяват до 32× увеличение. Намерете горещи точки и разгледайте в детайли след увеличаване.

Синхронизирано увеличение на разделен екран

H20N поддържа синхронизирано увеличение между термални и звездни камери за нощно виждане. Потребителите могат да мащабират и двете изображения едновременно. Това удвоява ефективността и улеснява сравняването на детайлите една до друга.

Термични характеристики

Цветни палитри

Коригирайте цветовете, приложени към топлинните данни, въз основа на изискванията на мисията.

Изотерми

Визуализирайте определен диапазон от температури, за да подчертаете вашите цели.

темп. Аларма

Получавайте незабавни известия в DJI Пилотирайте, когато температурите на обекта надвишат вашите предварително зададени стойности за предупреждение.

Режими на усилване

Регулирайте режимите на усилване, за да промените заснетия температурен диапазон: Режимът с високо усилване покрива по-малък температурен диапазон, но е по-чувствителен към температурните разлики; Режимът с ниско усилване покрива по-широк температурен диапазон.

R-JPEG изображения

Изображенията, заснети от Zenmuse H20N, са във формат R-JPEG с вградена информация за температурата. Чрез импортиране на тези изображения в DJI Инструмент за термичен анализ, можете да измервате температурата и да коригирате параметри като коефициент на излъчване и отразена температура.

спецификации

Общ

Име на продукта Zenmuse H20N

Размери 178х135х161 мм

Тегло 878±5 g

Клас на защита IP44

Клас на лазерна безопасност 1M (IEC 60825-1:2014)

Поддържан самолет Matrice 300 RTK

Кардан

Диапазон на ъглови вибрации ±0.01°

Разглобяема стойка

Камера за мащабиране

Сензор 1/1.8" CMOS; Ефективни пиксели: 4M

Фокусно разстояние на обектива: 6,8-119,9 mm (еквивалент: приблизително 32,7-574,5 mm) ; Апертура: f/1.6-f/11; Фокус: 1 m до ∞ (широк); 8 m до ∞ (теле)

Режим на фокусиране MF/AF-C/AF-S

Режим на експозиция Ръчен, Автоматичен

Компенсация на експозицията ±3.0 (1/3 стъпки)

Режим на измерване Точково измерване, Средно измерване

Поддържа се AE Lock

Електронна скорост на затвора за снимка: 8-1/8000 s ; Видео: 1/30-1/8000 s ; Фото/видео (нощна сцена): 1/15-1/8000 s

ISO диапазон на видео: 100-102400; Снимка: 100-102400

Видео резолюция 2688x1512@30fps ; 1920×1080@30fps; 1920×1080@15fps (нощна сцена)

Видео формат MP4

Поддържа се видео надпис

Максимален размер на изображението 2688×1512

Снимков формат JPEG

Широкоъгълна камера

Сензор 1/2.7" CMOS; Ефективни пиксели: 2M

DFOV на обектива: 73.6°; Фокусно разстояние: 4,5 mm (еквивалент: приблизително 29 mm) ; Апертура: f/2.8; Фокус: 1 m до ∞

Режим на експозиция Автоматичен

Компенсация на експозицията ±3.0 (1/3 стъпки)

Режим на измерване Точково измерване, Средно измерване

Поддържа се AE Lock

Електронна скорост на затвора 1-1/8000 s

ISO диапазон на видео: 100-102400; Снимка: 100-102400

Видео резолюция 1920×1080@30fps

Видео формат MP4

Поддържа се видео надпис

Макс. Размер на изображението 1920×1080

Формат на изображението JPEG

Телеинфрачервена термокамера

Неохлаждащ VOx микроболометър с термовизионна камера

DFOV на обектива: 12.5°; Фокусно разстояние: 44,5 mm (еквивалент: приблизително 196 mm) ; Апертура: f/1.2; Фокус: 45 m до ∞

Еквивалентно цифрово увеличение 16x, 32x

Видео резолюция 640×512@30fps

Видео формат MP4

Резолюция на изображението 640×512

Формат на изображението R-JPEG* (16 bit raw включен)

Стъпка на пикселите 12 μm

Спектрален обхват 8-14 μm

Чувствителност (NETD) ≤50 mK @ f/1.0

Метод за измерване на температура Точков метър, Измерване на площ

Диапазон на сцената -20°C до 150°C (високо усилване); 0° C до 500° C (ниско усилване)

Поддържа се предупреждение за температура

FFC Автоматично/Ръчно

Palette White Hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Широка инфрачервена термокамера

Неохлаждащ VOx микроболометър с термовизионна камера

DFOV на обектива: 45.5°; Фокусно разстояние: 12 mm (еквивалент: приблизително 53 mm) ; Апертура: f/1.0; Фокус: 5 m до ∞

Еквивалентно цифрово увеличение 4x

Видео резолюция 640×512 @ 30 fps

Видео формат MP4

Резолюция на изображението 640×512

Формат на изображението R-JPEG (включен 16 bit raw)

Стъпка на пикселите 12 μm

Спектрален обхват 8-14 μm

Чувствителност (NETD) ≤50 mK @ f/1.0

Метод за измерване на температура Точков метър, Измерване на площ

Диапазон на сцената -20° до 150° C (високо усилване); 0° до 500° C (ниско усилване)

Поддържа се предупреждение за температура

FFC Автоматично/Ръчно

Palette White Hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Лазерен далекомер

Дължина на вълната 905 nm

Максимална мощност 3,5 mW

Ширина на единичен импулс 6 ns

Точност на измерване ± (0,2 m + целево разстояние x 0,15%)

Диапазон на измерване 3-1200 m (0,5 x 12 m вертикална повърхност с 20% отразяваща способност)

Съхранение

Поддържани microSD карти Поддържа UHS-I Speed Grade 3 microSD карта с капацитет до 128 GB

Поддържана файлова система exFAT

Заобикаляща среда

Работна температура -20° до 50° C (-4 до 122°F)

Температура на съхранение -20° до 60° C (-4 до 140°F)
