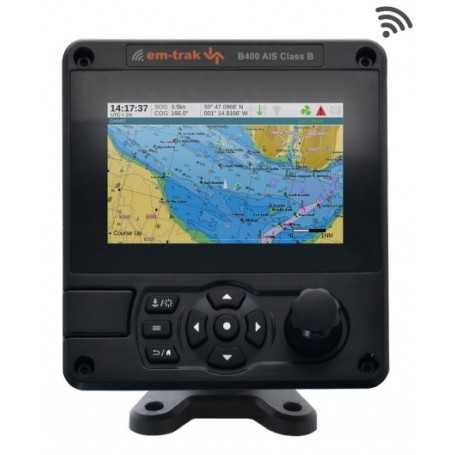

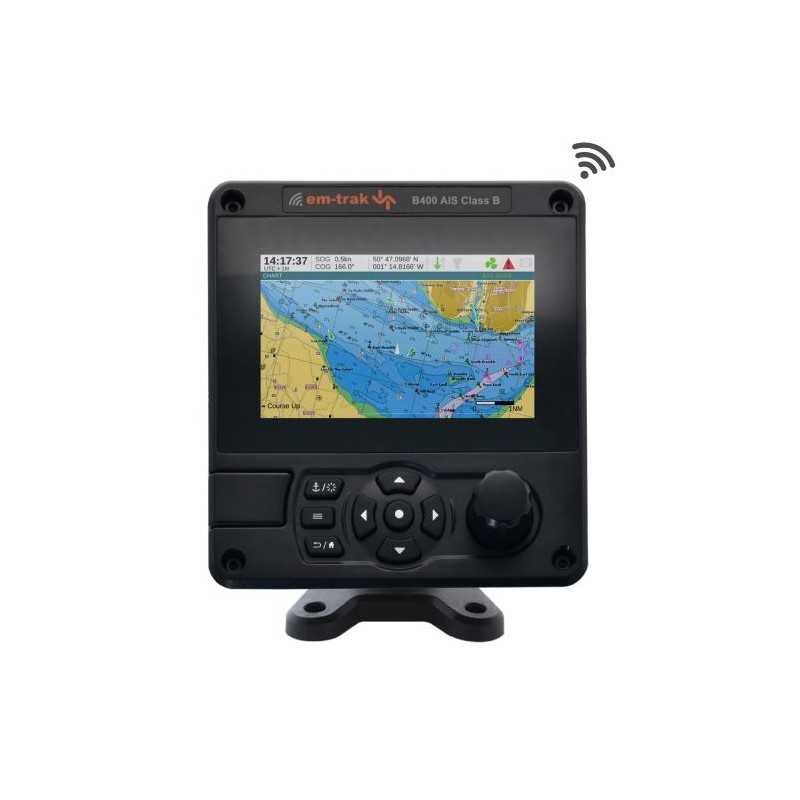

em-trak B400 клас B 5W AIS трансивър

Представяме ви B400, високомощен предавателен AIS клас B трансивър, който осигурява изключителна надеждност, подобрен обхват и усъвършенствана производителност в най-натоварените води и открития океан.

Проектиран за сериозни моряци и търговски приложения, B400 е самостоятелно, напълно интегрирано plug-and-play устройство. Подходящ за вътрешен или външен монтаж, той е сертифициран за атмосферни влияния и водоустойчивост и предлага интегриран цветен дисплей, за да премахне нуждата от допълнителни екрани. Лесен за инсталиране и използване, B400 може да бъде интегриран с всички обичайни системи за мостове, както и да предлага пълен набор от усъвършенствани AIS функционалности, включително сигнали, целеви филтри, списъци с информация за плавателни съдове, актуализации за времето в реално време и други.

ХАРАКТЕРИСТИКА

• Сертифициран високомощен AIS клас B (5W SOTDMA)
• Високопроизводителен GPS от последно поколение
• Здрав и устойчив на екстремни среди – вода (IPx6, IPx7), влага, удари, вибрации, температури
• Подходящ вътрешен или постоянен външен монтаж
• Здрав ергономичен потребителски интерфейс с бутони и въртящи се копчета с конфигурируеми опции на многоезично меню
• Интегриран цветен дисплей с висока разделителна способност с нощен режим
• ENC диаграма (C-MAP) с конфигурируемо AIS целево наслагване
• Множество функционалности – сблъсък, CPA, MOB, SAR, списъци на кораби, текстови съобщения, време, активно наблюдение, тих режим, плюс много повече
• Професионален информационен дисплей за AIS AtoN на живо
• Plug & play свързаност - интегриран WiFi, NMEA 0183 & NMEA 2000
• Подобрен RF екран за защита от електромагнитни смущения
• Вградена защита от пренапрежение

ФИЗИЧЕСКА И ЕКОЛОГИЧНА СПЕЦИФИКАЦИЯ

Размер (В x Ш x Д) 152 x 165 x 95 мм

Тегло 1,1 кг

Работна температура -25°C до +55°C

Температура на съхранение -25°C до +70°C

Защита от проникване IPx6 и IPx7

ЕЛЕКТРИЧЕСКА СПЕЦИФИКАЦИЯ

Захранващо напрежение 12V или 24V DC

Диапазон на захранващото напрежение 9.6V - 31.2V DC

Среден ток (при 12V) 480mA

Пиков ток 4A

Средна консумация на енергия (при 12V) 5.8W

Галванична изолация NMEA 0183, NMEA 2000, захранване, порт за VHF антена

КОНЕКТОРИ

VHF антена SO-239

GNSS TNC

Мощност 2-посочен кръгъл многополюсник

NMEA 0183/Безшумен режим 14-посочен кръгъл многополюсник

NMEA 0183/алармено реле 18-пътно кръгово многополюсно

NMEA 2000 5-пътен Micro-C конектор

ИНТЕРФЕЙСИ ЗА ДАННИ

NMEA 0183 3 x входни порта 3 x двупосочни порта

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Поддържа се WiFi IEEE 802.11 (a/b/g), клиентски режим и режим на точка за достъп. (5 връзки в режим на точка за достъп)

СЪОТВЕТСТВИЕ НА СТАНДАРТИТЕ

AIS стандарти IEC 62287-2 Ed. 2 ITU-R M.1371.5

Стандарти за безопасност на продуктите EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Екологични стандарти IEC 60945 Ed. 4

Стандарти за сериен интерфейс за данни IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

Стандарти за работа на GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Поддържани системи GPS, GLONASS, BeiDou, Galileo (две от всяка комбинация, три включително GPS, Galileo)

Канали 72

Вътрешна/външна антена Само външна

Време за първо поправяне от студен старт 26 секунди

VHF ПРЕОБРАЗОВАТЕЛ

VDL схема за достъп SOTDMA

Работна честота 156.025MHz - 162.025MHz

Широчина на честотната лента на канала 25kHz

Приемници/предаватели 3 x приемници, 1 x предавател

Чувствителност на AIS приемника (20% PER) -111dBm

Мощност на AIS предавателя 5W (+37dBm)

ПОТРЕБИТЕЛСКИ ИНТЕРФЕЙС

Екрани 5” 800 x 480 пълноцветен LCD

Бутони Въртящ се енкодер за избор и въвеждане, 4 бутона за меню и 4 клавиша за посока

Интерфейс на SD карта Интерфейс на Micro SD карта за регистриране и карти с диаграми (не се предлага от em-trak)

GNSS АНТЕНА

Размер 85 х 70 мм

Тегло 470гр

Защита от проникване IPx6 и IPx7

Необходим е монтаж на стълб 1 инч 14 TPI

GNSS системите поддържат GPS, GLONASS, Galileo, BeiDou
