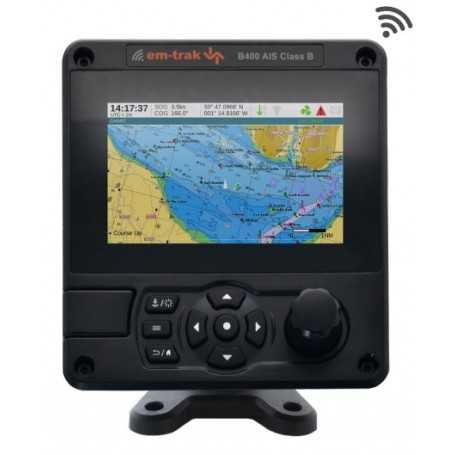

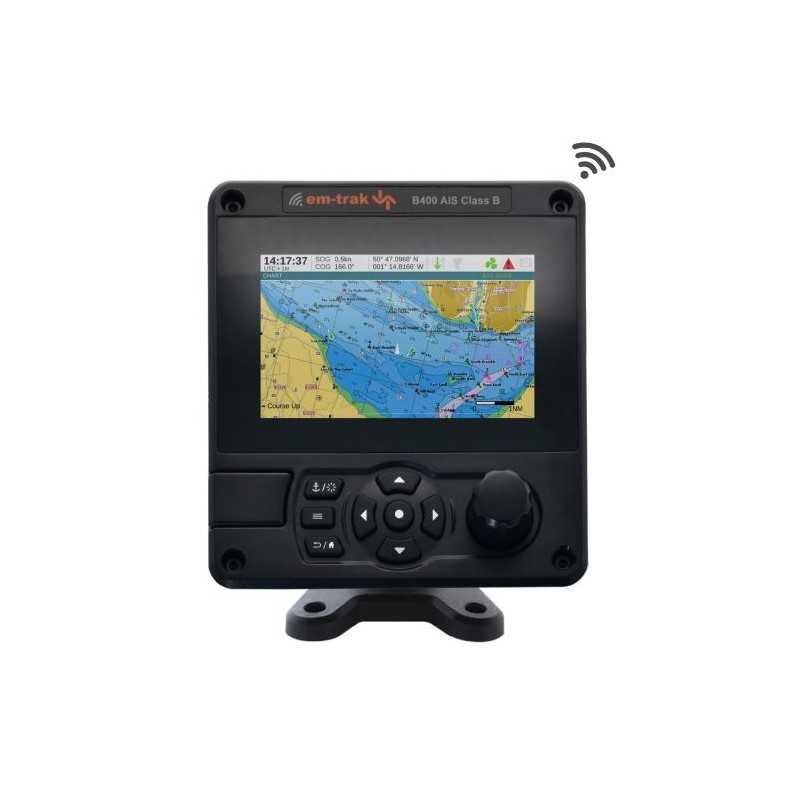

em-trak B400 klasa B 5W AIS primopredajnik

Predstavljamo B400, primopredajnik AIS klase B s visokim prioritetom koji pruža vrhunsku pouzdanost, poboljšani domet i napredne performanse u najprometnijim vodama i otvorenom oceanu.

Dizajniran za ozbiljne nautičare i komercijalne aplikacije, B400 je samostalna, potpuno integrirana plug-and-play jedinica. Pogodan za unutarnju ili vanjsku instalaciju, certificiran je na vremenske uvjete i vodootporan te nudi integrirani zaslon u boji kako bi se uklonila potreba za dodatnim zaslonima. Jednostavan za instalaciju i korištenje, B400 se može integrirati sa svim uobičajenim sustavima mostova, kao i nudi cijeli niz naprednih AIS funkcionalnosti uključujući upozorenja, filtere cilja, popise informacija o plovilima, ažuriranja vremena u stvarnom vremenu i još mnogo toga.

ZNAČAJKE

• Certificirani AIS visoke snage klase B (5W SOTDMA)
• GPS najnovije generacije visokih performansi
• Otporan i otporan na ekstremna okruženja – voda (IPx6, IPx7), vlaga, udarci, vibracije, temperature
• Prikladna unutarnja ili trajna vanjska ugradnja
• Robusna ergonomska korisnička sučelja gumba i okretnog gumba s podesivim višejezičnim opcijama izbornika
• Integrirani zaslon u boji visoke razlučivosti s noćnim načinom rada
• ENC karta (C-MAP) s podesivim AIS ciljanim slojem
• Višestruke funkcionalnosti – sudar, CPA, MOB, SAR, popisi plovila, tekstualne poruke, vrijeme, aktivno praćenje, tihi način rada, plus još mnogo toga
• Profesionalni AIS AtoN informacijski prikaz uživo
• Plug & play povezivost - integrirani WiFi, NMEA 0183 & NMEA 2000
• Poboljšani RF ekran za zaštitu od elektromagnetskih smetnji
• Ugrađena zaštita od prenapona

FIZIČKE I OKOLIŠNE SPECIFIKACIJE

Veličina (V x Š x D) 152 x 165 x 95 mm

Težina 1,1 kg

Radna temperatura -25°C do +55°C

Temperatura skladištenja -25°C do +70°C

Zaštita od ulaska IPx6 i IPx7

ELEKTRIČNE SPECIFIKACIJE

Napon napajanja 12V ili 24V DC

Raspon napona napajanja 9,6V - 31,2V DC

Prosječna struja (na 12V) 480mA

Maksimalna struja 4A

Prosječna potrošnja energije (na 12V) 5,8W

Galvanska izolacija NMEA 0183, NMEA 2000, napajanje, VHF antenski priključak

KONEKTORI

VHF antena SO-239

GNSS TNC

Snaga 2-smjerni kružni multipol

NMEA 0183/Tihi način rada 14-smjerni kružni multipol

NMEA 0183/alarmni relej 18-smjerni kružni multipolni

NMEA 2000 5-smjerni Micro-C konektor

PODATKOVNA SUČELJA

NMEA 0183 3 x ulazna porta 3 x dvosmjerna porta

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

WiFi IEEE 802.11 (a/b/g), način rada klijenta i način pristupne točke podržani. (5 veza u načinu pristupne točke)

USKLAĐENOST STANDARDA

AIS standardi IEC 62287-2 Ed. 2 ITU-R M.1371.5

Standardi sigurnosti proizvoda EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

Standardi zaštite okoliša IEC 60945 Ed. 4

Standardi serijskog podatkovnog sučelja IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS standardi izvedbe IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Podržani sustavi GPS, GLONASS, BeiDou, Galileo (dva u bilo kojoj kombinaciji, tri uključujući GPS, Galileo)

Kanali 72

Unutarnja/vanjska antena Samo vanjska

Vrijeme za prvi popravak od hladnog starta 26s

VHF primopredajnik

VDL pristupna shema SOTDMA

Radna frekvencija 156,025MHz - 162,025MHz

Širina pojasa kanala 25 kHz

Prijemnici/odašiljači 3 x prijemnika, 1 x odašiljač

Osjetljivost AIS prijemnika (20% PER) -111dBm

Snaga AIS odašiljača 5W (+37dBm)

KORISNIČKO SUČELJE

Zasloni 5” 800 x 480 LCD u boji

Tipke Rotacijski enkoder za odabir i unos, 4 tipke izbornika i 4 tipke za smjer

Sučelje SD kartice Sučelje mikro SD kartice za zapise i kartice (nije dostupno na em-traku)

GNSS ANTENA

Veličina 85 x 70 mm

Težina 470g

Zaštita od ulaska IPx6 i IPx7

Potreban je montažni nosač od 1 inča 14 TPI

GNSS sustavi podržavaju GPS, GLONASS, Galileo, BeiDou
