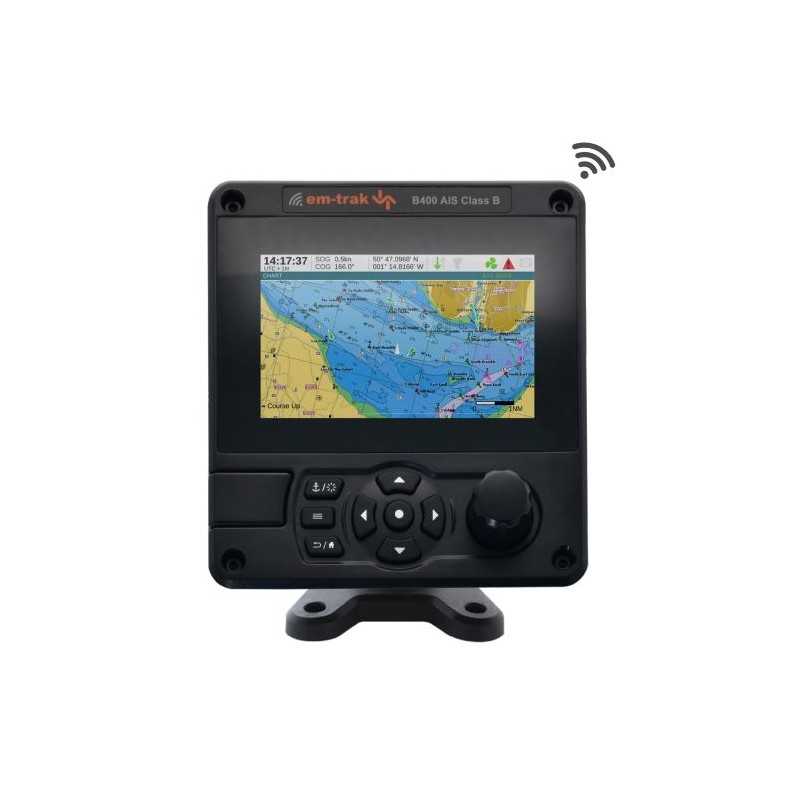

em-trak B400 Klasse B 5W AIS-Transceiver
B400 ist eine eigenständige, vollständig integrierte Plug-and-Play-Transceiver-Einheit der Klasse B mit 5 W. Teilenummer 427-0003
1595 $ nettopreis (non-EU countries)
Karol Łoś
Produktmanager
/
+48603969934
+48507526097
[email protected]
Beschreibung
Wir stellen den B400 vor, einen leistungsstarken AIS-Transceiver der Klasse B mit Prioritätsübertragung, der ultimative Zuverlässigkeit, verbesserte Reichweite und fortschrittliche Leistung in den verkehrsreichsten Gewässern und auf dem offenen Ozean bietet.
Der B400 wurde für ernsthafte Segler und kommerzielle Anwendungen entwickelt und ist eine eigenständige, vollständig integrierte Plug-and-Play-Einheit. Geeignet für die interne oder externe Installation, wurde es wetter- und wasserdicht zertifiziert und bietet ein integriertes Farbdisplay, um zusätzliche Bildschirme überflüssig zu machen. Das B400 ist einfach zu installieren und zu verwenden, kann in alle gängigen Brückensysteme integriert werden und bietet eine vollständige Palette fortschrittlicher AIS-Funktionen, einschließlich Warnungen, Zielfilter, Schiffsinformationslisten, Echtzeit-Wetteraktualisierungen und mehr.
MERKMALE
- Zertifizierte Hochleistungs-AIS-Klasse B (5 W SOTDMA)
- Hochleistungs-GPS der neuesten Generation
- Robust und unempfindlich gegen extreme Umgebungen – Wasser (IPx6, IPx7), Feuchtigkeit, Stöße, Vibrationen, Temperaturen
- Geeignete interne oder dauerhafte externe Installation
- Robuste ergonomische Tasten- und Drehknopf-Benutzeroberflächen mit konfigurierbaren mehrsprachigen Menüoptionen
- Integriertes hochauflösendes Farbdisplay mit Nachtmodus
- ENC-Karte (C-MAP) mit konfigurierbarem AIS-Ziel-Overlay
- Vielfältige Funktionalität – Kollision, CPA, MOB, SAR, Schiffslisten, Textnachrichten, Wetter, aktive Überwachung, stiller Modus und vieles mehr
- Professionelle Live-AIS-AtoN-Informationsanzeige
- Plug & Play-Konnektivität – integriertes WLAN, NMEA 0183 und NMEA 2000
- Verbesserte HF-Abschirmung zum Schutz vor elektromagnetischen Störungen
- Eingebauter Überspannungsschutz
PHYSIKALISCHE UND UMWELTSPEZIFIKATION
Größe (H x B x T) 152 x 165 x 95 mm
Gewicht 1,1 kg
Betriebstemperatur -25°C bis +55°C
Lagertemperatur -25°C bis +70°C
Schutzart IPx6 und IPx7
ELEKTRISCHE SPEZIFIKATION
Versorgungsspannung 12V oder 24V DC
Versorgungsspannungsbereich 9,6 V - 31,2 V DC
Durchschnittlicher Strom (bei 12 V) 480 mA
Spitzenstrom 4A
Durchschnittliche Leistungsaufnahme (bei 12 V) 5,8 W
Galvanische Trennung NMEA 0183, NMEA 2000, Netzteil, UKW-Antennenanschluss
ANSCHLÜSSE
UKW-Antenne SO-239
GNSS-TNC
Power 2-Wege-Kreismultipol
NMEA 0183/Ruhemodus 14-poliger kreisförmiger Multipol
NMEA 0183/Alarmrelais 18-poliger kreisförmiger Multipol
NMEA 2000 5-poliger Micro-C-Anschluss
DATENSCHNITTSTELLEN
NMEA 0183 3 x Eingangsports 3 x bidirektionale Ports
NMEA 2000 NMEA 2000 Ed 3.101, LEN=1
WiFi IEEE 802.11 (a/b/g), Client-Modus und Access-Point-Modus werden unterstützt. (5 Verbindungen im Access Point Modus)
EINHALTUNG VON STANDARDS
AIS-Standards IEC 62287-2 Ed. 2 ITU-R M.1371.5
Produktsicherheitsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
Umweltnormen IEC 60945 Ed. 4
Standards für serielle Datenschnittstellen IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0
NMEA 2000 NMEA 2000 Ausgabe 3.101
GNSS-Leistungsstandards IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0
GNSS
Unterstützte Systeme GPS, GLONASS, BeiDou, Galileo (zwei beliebige Kombinationen, drei einschließlich GPS, Galileo)
Kanäle 72
Interne/externe Antenne Nur extern
Zeit bis zum ersten Fix vom Kaltstart 26s
VHF-TRANSCEIVER
VDL-Zugriffsschema SOTDMA
Betriebsfrequenz 156,025 MHz - 162,025 MHz
Kanalbandbreite 25kHz
Empfänger/Sender 3 x Empfänger, 1 x Sender
Empfindlichkeit des AIS-Empfängers (20 % PER) -111 dBm
AIS-Senderleistung 5 W (+37 dBm)
BENUTZEROBERFLÄCHE
Bildschirme 5” 800 x 480 Vollfarb-LCD
Tasten Drehgeber für Auswahl und Eingabe, 4 Menütasten und 4 Richtungstasten
SD-Kartenschnittstelle Micro-SD-Kartenschnittstelle für Logging- und Kartenkarten (nicht bei em-trak erhältlich)
GNSS-ANTENNE
Größe 85 x 70 mm
Gewicht 470 g
Schutzart IPx6 und IPx7
Montage 1 Zoll 14 TPI Masthalterung erforderlich
GNSS-Systeme unterstützten GPS, GLONASS, Galileo, BeiDou
