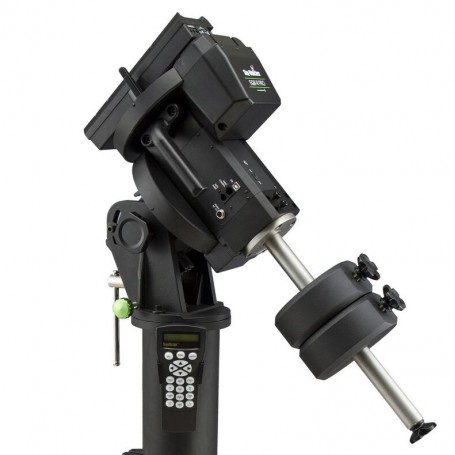

Sky-Watcher EQ8-RH HO PRO bez stativu

Držák EQ8-RH od Sky-Watcher představuje výrazné zlepšení oproti předchozím modelům a v současnosti je nejvýkonnějším držákem dostupným od společnosti. Byl speciálně navržen tak, aby zvládl nosnost až 50 kilogramů, takže je vhodný pro montáž a přesné navádění velkých astrografů o průměru až 16 palců. Tyto schopnosti byly kdysi exkluzivní pro nejprestižnější rovníkové montáže nalezené v renomovaných observatořích po celém světě.

Jedním z klíčových aspektů profesionálních držáků pro astrofotografii je přesné sledování. EQ8-RH toho dosahuje začleněním špičkových komponentů dostupných na trhu. Využívá hybridní krokové motory, které pohánějí šneková kola osy deklinace a rektascenzi přes mezilehlá řemenová kola. Tato konfigurace umožňuje optimální využití působivého rozlišovacího výkonu motorů, který se může pochlubit velikostí kroku 0,9°, a zároveň účinně eliminuje vibrace.

Vynikající funkcí, která odlišuje EQ8-RH od svého předchůdce, EQ8R, je přidání přesného kodéru na ose rektascenze. Tento systém kodéru vyvinutý společností Reinshaw, která je známá svými špičkovými řešeními, zajišťuje dokonalou přesnost sledování. Stojí za zmínku, že kodéry Reinshaw se používají v různých vysoce přesných aplikacích, včetně robotů používaných v neurochirurgických operacích. S nasazeným kodérem lze s chirurgickou přesností provádět správu i korekci periodických chyb.

Součástí balení je pokročilý řadič SynScan V5, dobře známý řadič používaný v montážích nejvyšší úrovně, jako jsou EQ6 a HEQ5. Tento ovladač umožňuje uživatelům přístup k pokročilým funkcím sledování a korekce, stejně jako k systému GOTO. Rozsáhlá databáze obsažená v ovladači SynScan V5 zahrnuje více než 42 000 nebeských objektů, což zvyšuje celkový zážitek pro astronomy.

Klíčové vlastnosti držáku Sky-Watcher EQ8-RH:

Hybridní krokové motory poskytující přesný pohon osy deklinace a rektascenze prostřednictvím mezilehlého řemenového převodu snižujícího vibrace.

Ultra přesný kodér Reinshaw integrovaný do osy rektascenze, zajišťující bezchybnou přesnost sledování.

Ovládání držáku usnadňuje ovladač SynScan V5, který je součástí sady a obsahuje komplexní databázi nebeských objektů.

Permanentní kontrola periodické chyby (PPEC) založená na přímém čtení polohy šnekového převodu.

Technické specifikace:

• Napájení: 11 - 16 V, 3 A
• Hmotnost držáku: 25,8 kg
• Protizávaží Hmotnost nápravy: 2,6 kg
• Hmotnost protizávaží: 2 x 10 kg
• Průměr osy protizávaží: 31,5 mm
• Montážní kapacita: 50 kg
• Montáž optické trubice: Losmandy
• Ruční ovladač: Dálkový ovladač SynScan V5
• Rektascenze Gear: Worm Gear, poměr 435:1
• Deklinační převod: Worm Gear, poměr 435:1
• Střední převod: Pás v ose deklinace a rektascenze
• Výškové nastavení: 10 - 65°
• Horizontální nastavení: ± 10°
• Polární hledáček: Volitelný, externí
• Zarovnání polární osy: Programově nebo pomocí polárního hledáčku
• Encoder: Reinshaw Encoder na ose rektascenze
• Rozlišení kodéru: 11 840 000 pulzů/otáčky, 0,11"
• Pravidelná oprava chyb: Trvalá (PPEC), 200 segmentů
• Výchozí pozice: Resetovat při zapnutí
• Limit osy rektascenze: Mechanický
• Výstupní konektory: RJ10, RJ12 (ST-4), RJ45, 3 x 2,1 mm napájecí zástrčka, 4 x USB 3.0
• Vstupní konektory: USB-B, RJ10, RJ12 (ST-4), RJ45, 2,1 mm napájecí zástrčka
• Ovládání závěrky zrcadlovky: Ano, Snap Socket
• Motory: Hybridní krokové motory, 0,9°/krok, 64 mikrokroků
• Rozlišení krokového motoru: 44 544 000 pulzů/otáčky, 0,03"
• Přesnost sledování: 0,11"
• Přesnost navádění: Méně než 5' RMS
• Rychlosti sledování: hvězda, hvězda + PEC, sluneční, lunární
• Rychlosti automatického navádění: 0,125x, 0,25x, 0,5x, 0,75x, 1x
• Maximální rychlost pojezdu: 3,7°/s
• Režimy sledování: Režim EQ
• Povrchová úprava: eloxovaný, černý

Součásti sady:

• Montážní hlava Sky-Watcher EQ8-RH
• Ovladač SynScan V5
• Kabel ovladače
• Napájecí kabel se zástrčkou do zapalovače cigaret
• Kabel pro ovládání závěrky Canon SLR
• Náprava s protizávažím
• Protizávaží

Záruka:

24 měsíců

Poznámka k verzím EQ8, EQ8-R, EQ8-RH:

EQ8 slouží jako základní model, po něm následují vylepšené verze EQ8-R a EQ8-RH, společně označované jako řada „R“, protože sdílejí společné návody. Klíčový rozdíl řady „R“ spočívá v systému Cable Management System, který obsahuje vestavěný rozbočovač USB a rozbočovač napájení v držáku. Tato konstrukce umožňuje vedení většiny kabelů uvnitř pouzdra držáku, čímž se minimalizuje riziko poškození a usnadňuje výměna.

EQ8 dále obsahoval dva enkodéry, jeden v ose deklinace a jeden v ose pravo vzestupu. Tyto kodéry podporovaly funkci Freedom Find, která uživatelům umožňovala ručně nastavit držák bez ztráty jeho zarovnání. Podle manuálu EQ8 je "uchycení EQ8 vybaveno pomocnými enkodéry na ose RA i na ose Dec. Proto může držák sledovat svou aktuální polohu, i když uživatel odemkne spojky a otáčí držákem v ose RA." a Dec. osa ručně. Díky této funkci může uživatel kdykoli manuálně ovládat držák, aniž by se musel obávat ztráty stavu zarovnání držáku. Když chce uživatel znovu ovládat držák pomocí ručního ovladače SynScan, není nutné žádné vyrovnání a to vše je potřeba znovu zablokovat spojky."

Pokud jde o řadu R, jsou pozorovány následující rozdíly. Model EQ8-R postrádá jakékoli enkodéry, zatímco EQ8-RH obsahuje Reinshaw enkodér na ose rektascenze. Na rozdíl od funkce Freedom Find se kodér Reinshaw v EQ8-RH zaměřuje na minimalizaci mechanických periodických chyb během sledování astrofotografie. EQ8-RH je vybaven inkrementálním kodérem Renishaw s vysokým rozlišením na své ose RA. Tento kodér pomáhá snižovat nebo eliminovat vliv mechanických periodických chyb při sledování nebeských objektů pro astrofotografii.

Další rozdíl spočívá v použití řemenem poháněného mezipřevodu. EQ8 měl pouze jeden řemenový převod na ose pravého stoupání, aby se omezila vůle, zatímco EQ8-R a EQ8-RH jsou vybaveny systémy poháněnými řemenem na obou osách. Tato implementace má za následek minimální zpětnou reakci a výrazně snižuje periodické chyby, což zajišťuje hladší a přesnější sledování.

Celkem:

• EQ8: Původní verze se dvěma kodéry, funkcí Freedom Find a jedním řemenovým převodem.
• EQ8-R: Vylepšená verze se systémem Cable Management System, bez kodérů a převodovkami s dvojitým řemenem.
• EQ8-RH: Vylepšená verze se systémem Cable Management System, enkodérem Reinshaw a převodovkami s dvojitým řemenem.
