DJI Übertragung

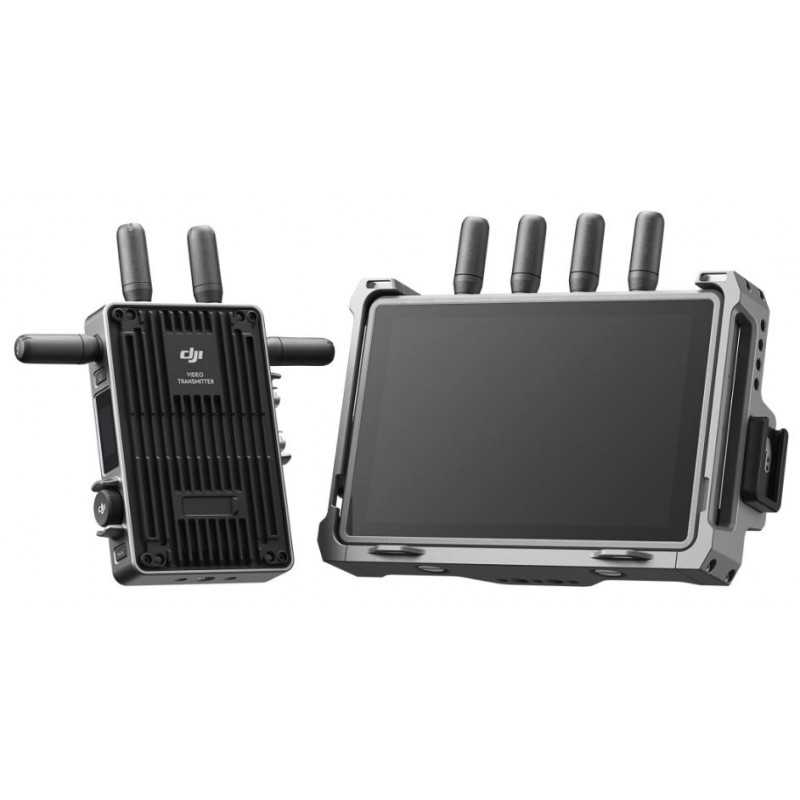

Beinhaltet DJI Videosender, DJI High-Bright Remote Monitor und anderes Zubehör in einem, um eine integrierte Lösung bereitzustellen, die Empfänger, Monitor, Steuerung und Aufzeichnung kombiniert.

DJI Die Übertragung entwickelt sich aus dem Etablierten DJI Videoübertragungstechnologie aus der Luft und liefert eine integrierte Lösung, die einen Videoempfänger, einen Monitor, einen Controller und einen Rekorder kombiniert. Es ist für die native Integration mit Produkten der Ronin-Serie konzipiert und DJI Master Wheels transformiert die Branche mit einem bahnbrechenden Getriebeerlebnis, das eine Vision über Grenzen hinweg bietet.

Langstrecken-HD-Live-Feed

DJI Die Übertragung beinhaltet die O3 Pro-Videoübertragungstechnologie, die unglaubliche 6 km/20.000 ft bietet [1] Übertragungsreichweite am Boden. Es unterstützt auch die Übertragung mit 1080p/60 fps mit einer maximalen Bitrate von 50 Mbit/s sowie Live-Audioüberwachung mit 16 Bit und 48 kHz, wodurch Crews an großen Sets ein hervorragendes visuelles und akustisches Fernüberwachungserlebnis erhalten.

End-to-End-Ultra-Low-Latency

Der Videosender und -empfänger verwenden dieselbe Chiplösung wie Ronin 4D, wobei jede Verbindung explizit optimiert wurde, um eine extrem niedrige End-to-End-Übertragungslatenz bei der Kopplung mit Kinokameras wie der ALEXA Mini LF zu bieten.

Nahtloses automatisches Frequenzspringen

O3 Pro fügt zusätzlich zu den traditionellen 2,4-GHz- und 5,8-GHz-Frequenzbändern DFS-Bänder hinzu und bietet bis zu 23 Kanaloptionen, die professionellen Crews konformere und störungsfreiere Übertragungskanäle bieten. Zusätzlich, DJI Die Übertragung unterstützt automatisches Triple-Band-Frequenzspringen, das automatisch die elektromagnetische Umgebung nach dem besten Funkkanal durchsucht.

Mit einem integrierten Frequenz-Sweeper können Benutzer sogar manuell den optimalen Kanal auswählen, um Interferenzen zwischen Geräten zu vermeiden.

Durch die Montage von High-Gain-Antennen wird die Übertragungsfähigkeit weiter gesteigert.

Ein Sender mit mehreren Empfängern

Der High-Bright Remote Monitor unterstützt einen Sender mit mehreren Empfängern für Video- und Audio-Feeds in zwei Übertragungsmodi. Im Kontrollmodus, DJI Transmission liefert optimale Übertragungsleistung. Die Überwachung kann von zwei Empfängern gleichzeitig erfolgen, während Ronin 2, RS 3 Pro und Kamerafokus alle ferngesteuert werden können.

Für Crews, die mit mehreren Mitgliedern und Teams arbeiten, wie z. B. Beleuchtung, Kunstabteilung und Requisiten, kann der Broadcast-Modus zusätzlich zum Steuerungsmodus aktiviert werden, um eine unbegrenzte Anzahl von Empfängern zuzulassen (die Übertragungsleistung unterscheidet sich vom Steuerungsmodus). Dies bringt die Schießeffizienz und das Bewusstsein auf ein völlig neues Niveau.

Verschlüsselte Übertragung

DJI Transmission unterstützt sicheres Pairing und AES-256-Bit-Verschlüsselung zum Schutz vor unbefugtem Zugriff auf Ihre Daten. Zusammen mit DJI's selbst entwickelter Chip und Übertragungsprotokoll, DJI Transmission ist in der Lage, ein Höchstmaß an Sicherheit für Ihr Filmmaterial zu gewährleisten.

Boxue Wang, Kameramann

"DJI Die Übertragung optimiert nicht nur den Filmproduktionsprozess, sondern befreit uns auch von lästigen Kabeln und Entfernungseinschränkungen. Es ist wirklich durchdacht DJI sich auf die Erstellung von Hilfswerkzeugen für das Filmemachen zu konzentrieren. Details sind es, die die Industrialisierung der Kinematografie wirklich vorantreiben."

Integriertes Design

Im Vergleich zu herkömmlichen Lösungen, DJI Transmission integriert einen sehr hellen Monitor mit einem eingebauten Empfänger, der optimale Tragbarkeit und effiziente Einrichtung bietet, damit Sie in jeder Umgebung schnell loslegen können.

Der Remote-Monitor wird mit einem eingebauten Bildverarbeitungschip geliefert, der derselbe ist wie der, der beim Ronin 4D verwendet wird. Dadurch bietet es neben der Überwachung viele Funktionen für integrierten und effizienten Empfang, Überwachung, Steuerung und Aufzeichnung.

Wide-Gamut-Touchscreen

Der High-Bright Remote Monitor ist mit einem 7-Zoll-Wide-Gamut-Touchscreen mit einer Helligkeit von bis zu 1.500 Nits ausgestattet. Es wird standardmäßig mit einem Bildschirmschutz aus gehärtetem Glas und einer professionellen Monitorabdeckung geliefert, um selbst bei starken Lichtverhältnissen satte, lebensechte Farben zu liefern. Mit einer Auflösung von 1920 x 1200 zeigt der Bildschirm eine nicht-intrusive Schnittstelle (OSD) mit sichtbaren Details wie Aufnahmeparametern an, um leicht zugängliche Informationen und eine nahtlose Überwachung zu gewährleisten.

Unterstützende Tools

Der Remote-Monitor wird mit unterstützenden Tools wie Safe Zone, Frame Guide, Zebrastreifen, Falschfarben, Peaking und Wellenform für präzise Komposition, Belichtung und Fokussierung geliefert.

Unabhängige Aufnahme und Wiedergabe

Der Remote-Monitor verfügt außerdem über einen microSD-Kartensteckplatz und ermöglicht die Aufzeichnung und Wiedergabe eines H.264-Live-Feeds mit 1080p/60 fps sowie den gleichzeitigen Zugriff auf Video-Timecodes, sodass Proxys direkt am Set problemlos bearbeitet werden können. Wenn mehrere Remote-Monitore zusammen verwendet werden, kann jeder Monitor sogar unabhängig voneinander Filmmaterial aufnehmen oder wiedergeben, ohne andere Monitore zu stören.

Eingebauter Motion-Controller

Der High-Bright Remote Monitor verfügt über einen integrierten Gyroskopsensor, der es ihm ermöglicht, ohne zusätzliches Zubehör als eigenständige Bewegungssteuerung für Ronin 2 oder RS 3 Pro zu fungieren. Damit lassen sich komplexere Kamerabewegungen aus einem fahrenden Fahrzeug oder mit einem Jib realisieren.

Kompatibel mit Ronin 4D-Handgriffen

Der High-Bright Remote Monitor wird mit einem Erweiterungsschutzrahmen geliefert. Bei Verwendung mit Ronin 4D-Handgriffen kann der Joystick den Ronin 2- oder RS 3 Pro-Gimbal steuern, und das Fokusrad kann die Fokussierung und die Anpassung von Kameraparametern wie Blende, Verschluss und ISO steuern, während die Aufnahmetaste Start / Stopp steuert der Aufnahme, wodurch die RS 3 Pro-Benutzererfahrung der von Ronin 4D ähnelt.

Kompatibel mit DJI Meisterräder u DJI Pro erzwingen

Bei Verwendung mit der DJI Meisterräder bzw DJI Force Pro, der Fernmonitor, ermöglicht Benutzern eine erweiterte Gimbal-Steuerung bei Verwendung von Ronin 2 oder RS 3 Pro. In diesem Szenario überträgt die Originalausrüstung Steuersignale direkt durch DJI Übertragung, die drahtlose Signale nicht mehr ausnutzt DJI Meisterräder bzw DJI Pro erzwingen. Dies erhöht die Übertragungsleistung um das Dreifache und verbessert die Signalreichweite, Stabilität und Anti-Interferenz-Fähigkeiten.

Spiegelsteuerungsmodus

Wenn der RS 3 Pro mit dem Spiegelsteuerungsmodus an Auslegern, Kabelkameras und Fahrzeugen montiert ist, können Sie das Menü der spiegellosen Kameras von Sony von überall am Set aus fernsteuern.

Rui Zhong, Kameramann

„DJI Übertragung definiert Videoübertragung neu. Es stellt ein völlig neues Arbeitsablaufkonzept dar, das Steuerung und Überwachung nahtlos integriert und die Effizienz erheblich verbessert. Beim Ronin arbeiten Stabilisatoren auf dem neuesten Stand DJI Transmission sehe ich erfrischte Vitalität in dieser klassischen Serie. DJI Die Übertragung macht Master Wheels nicht nur intuitiver, ein längerer Steuerabstand bedeutet auch mehr Möglichkeiten für filmische Sprache. Die Innovation von DJI stärkt weiterhin die Filmindustrie.“

Video-Sender-Ports

3G-SDI-Loop-Out-Anschluss

Unterstützt die Ausgabe von 1080p/60fps-Videos.

3G-SDI-Eingangsport

Unterstützt die Eingabe von 1080p/60fps-Videos.

HDMI 1.4 Typ-A-Eingangsport

Unterstützt die Eingabe von 1080p/60fps-Videos.

Hochhelle Remote-Monitor-Ports

3,5-mm-Stereobuchse

Überwacht Audio in Echtzeit.

microSD-Kartensteckplatz

Für interne Aufnahme und Wiedergabe auf dem Monitor.

HDMI 2.0 Typ-A-Eingangsport

Unterstützt die Eingabe von 4K/60fps-Videos.

USB-Typ-C-Anschluss

Für Firmware-Updates.

Stromeingangsport

6,8 V bis 17,6 V Stromeingang (einschließlich CAN-Ein- und -Ausgang und Verbindung mit DJI Meisterräder u DJI Force Pro).

HDMI 1.4 Typ-A-Ausgangsport

Unterstützt die Ausgabe von 1080p/60fps-Videos.

3G-SDI-Ausgangsport

Unterstützt die Ausgabe von 1080p/60fps-Videos.

Direkte Stromversorgung durch Gimbal

DJI Transmission kann für eine individuelle Aufnahmelösung mit Ronin 2 oder RS 3 Pro gekoppelt werden. Der Video Transmitter kann direkt am Cold Shoe an der Unterseite des Gimbals montiert und ohne zusätzliche Batterien direkt von diesem mit Strom versorgt werden.

Andere Stromversorgungslösungen

WB37 Netzteil

Der Video Transmitter und der High-Bright Remote Monitor sind alle mit dem kompatibel DJI WB37 Akku.

NP-F-Netzteil

Sie können auch den mitgelieferten NP-F-Batterieadapter für Universalbatterien verwenden.

V-Mount-Netzteil

V-Mount-Batterieadapter von Drittanbietern können auch verwendet werden, um den Videosender und den Fernmonitor mit V-Mount-Batterien mit Strom zu versorgen. Auf der Vorder- und Rückseite des Videosenders befinden sich Pogo-Stifte, um den speziellen V-Mount-Akkuadapter an einer Kamera für die integrierte Stromversorgung der Kamera und des Videosenders zu montieren.

DC-IN-Netzteil

Für eine kontinuierliche Stromversorgung kann ein P-TAP-zu-DC-IN-Stromkabel zum Anschluss an eine externe Stromquelle verwendet werden.

In der Box

Videosender × 1

Hochheller Fernmonitor × 1

Fernüberwachungshaube × 1

WB37 Batterieadapter (TX) × 1

WB37 Intelligente Batterie × 2

WB37-Akkuladestation (USB-C) × 1

NP-F-Akkuadapter (TX) × 1

NP-F-Batterieadapter (RX) × 1

USB-C-zu-LEMO-Stromkabel × 1

RS Gimbal-Montageplatte × 1

USB-C-Kabel × 1

SDI-Kabel × 1

Gleichstromkabel × 1

DC-zu-P-TAP-Stromkabel × 1

Installations-Toolkit × 1

Schutzhülle × 1

Ronin-Videoübertragungsantenne × 2

Spezifikationen

Gewicht Videosender Gewicht: Ca. 350 g / 0,77 lbs (ohne Antennen), High-Bright Remote Monitor Gewicht: Ca. 727 g (ohne Antennen)

Abmessungen Videosender: 127×87×26 mm (L×B×H, ohne Antennen), High-Bright Remote Monitor: 213×135×51 mm (L×B×H, ohne Antennen)

Betriebsfrequenz Nicht-DFS-Frequenzband: 2,4000–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz; DFS-Frequenzband: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz"

Sendeleistung (EIRP) 2,4000-2,4835 GHz:

Maximale Bandbreite 40 MHz

Maximale Bitrate 50 Mbit/s

Leistungsaufnahme 11 W

Versorgungsspannung 6 bis 18 V

Ausgangsspannung Leistungsausgang: 6 bis 18 V

Betriebszeit Videosender: 3 Stunden 40 Minuten, High-Bright Remote Monitor: 2 Stunden

Eingangsvideoformat 3G SDI: YCbCr 4:2:2 10 Bit, HDMI RGB 4:4:4, 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps, 1080i: 50/59,94/60 fps, 720p: 50/59,94/60 fps

Ausgabevideoformat 3G SDI: YCbCr 4:2:2 10 Bit, 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps, 1080i: 50/59,94/60 fps, 720p: 50/59,94/60 fps

Eingangsaudioformat SDI eingebettet, HDMI eingebettet

Ausgangsaudioformat PCM

Videoübertragungssystem O3 Pro

Maximale Video-Bitrate 50 Mbit/s

Videoübertragungslatenz 68 ms, 100 ms

Videokodierungsformat H.264

Max. Übertragungsreichweite 6 km (FCC), 4 km (CE/SRRC/MIC)

Maximale Bandbreite 40 MHz

Betriebstemperatur -10° bis 45° C (14° bis 113° F)

Spiegelsteuerungsmodus Unterstützte Kameramodelle ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 und alle Sony-Kameras, die BRAVIA (HDMI-Steuerung) unterstützen.
