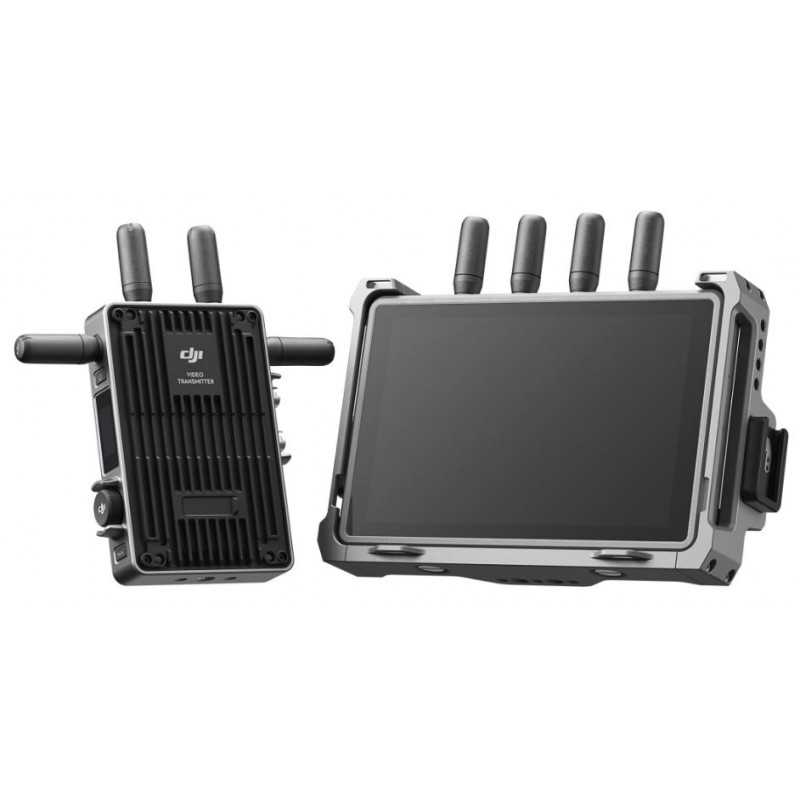

Transmisja DJI

Zawiera DJI Nadajnik wideo, DJI Monitor zdalny o wysokiej jasności i inne akcesoria w jednym, aby zapewnić zintegrowane rozwiązanie, które łączy odbiornik, monitor, sterowanie i nagrywanie.

DJI Transmisja ewoluuje z ustalonych DJI technologia lotniczej transmisji wideo, dostarczająca zintegrowane rozwiązanie, które łączy odbiornik wideo, monitor, kontroler i rejestrator. Jest przeznaczony do natywnej integracji z produktami serii Ronin i DJI Master Wheels, przekształca branżę dzięki przełomowej transmisji, która zapewnia wizję ponad granicami.

Transmisja na żywo w jakości HD na duże odległości

DJI Transmisja wykorzystuje technologię transmisji wideo O3 Pro, która oferuje niesamowite 6 km / 20 000 stóp [1] odległość transmisji naziemnej. Obsługuje również transmisję w rozdzielczości 1080p/60 fps z maksymalną przepływnością 50 Mb/s, a także monitorowanie dźwięku na żywo przy 16-bitowym 48 kHz, zapewniając załogom na dużych planach doskonałe wrażenia z zdalnego monitorowania wizualnego i dźwiękowego.

Bardzo małe opóźnienia od końca do końca

Nadajnik i odbiornik wideo wykorzystują to samo rozwiązanie chipowe, co Ronin 4D, a każde łącze jest wyraźnie zoptymalizowane, aby zapewnić ultraniskie opóźnienie transmisji podczas parowania z kamerami kinowymi, takimi jak ALEXA Mini LF.

Bezproblemowe automatyczne przeskakiwanie częstotliwości

O3 Pro dodaje pasma DFS do tradycyjnych pasm częstotliwości 2,4 GHz i 5,8 GHz, oferując do 23 opcji kanałów, które zapewniają profesjonalnym załogom bardziej zgodne i wolne od zakłóceń kanały transmisji. Dodatkowo, DJI Transmisja obsługuje trzypasmowe automatyczne przeskakiwanie częstotliwości, które automatycznie skanuje środowisko elektromagnetyczne w celu znalezienia najlepszego kanału bezprzewodowego.

Dzięki wbudowanemu przemiataczowi częstotliwości użytkownicy mogą nawet ręcznie wybrać optymalny kanał, aby uniknąć zakłóceń między urządzeniami.

Montując anteny o wysokim zysku, możliwości transmisji są dodatkowo zwiększane.

Jeden nadajnik z wieloma odbiornikami

Zdalny monitor o wysokiej jasności obsługuje jeden nadajnik z wieloma odbiornikami dla kanałów wideo i audio w dwóch trybach transmisji. W trybie sterowania, DJI Skrzynia biegów zapewnia optymalną wydajność transmisji. Monitorowanie może odbywać się z dwóch odbiorników jednocześnie, a Ronin 2, RS 3 Pro i ostrość kamery mogą być sterowane zdalnie.

W przypadku załóg pracujących z wieloma członkami i zespołami, takimi jak oświetlenie, dział artystyczny i rekwizyty, tryb transmisji można włączyć poza trybem sterowania, aby umożliwić nieograniczoną liczbę odbiorników (wydajność transmisji różni się od trybu sterowania). To przenosi efektywność i świadomość strzelania na zupełnie nowy poziom.

Szyfrowana transmisja

DJI Transmisja obsługuje bezpieczne parowanie i 256-bitowe szyfrowanie AES w celu ochrony przed nieautoryzowanym dostępem do Twoich informacji. Razem z DJIAutorski układ scalony i protokół transmisji, DJI Transmisja jest w stanie zapewnić najwyższy poziom bezpieczeństwa materiału filmowego.

Boxu Wang, dyrektor ds. fotografii

"DJI Transmisja nie tylko optymalizuje proces filmowania, ale także uwalnia nas od kłopotów z kablami i ograniczeniami odległości. To naprawdę przemyślane DJI skoncentrować się na tworzeniu narzędzi wspomagających kręcenie filmów. Szczegóły są tym, co naprawdę promuje industrializację kinematografii”.

Zintegrowany projekt

W porównaniu z konwencjonalnymi rozwiązaniami, DJI Transmisja integruje monitor o wysokiej jasności z wbudowanym odbiornikiem, zapewniając optymalną przenośność i wydajną konfigurację, aby pomóc Ci szybko rozpocząć pracę w dowolnym ustawieniu.

Zdalny monitor ma wbudowany układ przetwarzania obrazu, taki sam jak ten używany w Ronin 4D. Pozwala to oferować wiele funkcji oprócz monitorowania w celu zintegrowanego i wydajnego odbioru, monitorowania, sterowania i nagrywania.

Szerokogamutowy ekran dotykowy

Monitor zdalny o wysokiej jasności jest wyposażony w 7-calowy ekran dotykowy o szerokim zakresie gamy i jasności do 1500 nitów. Jest standardowo wyposażony w osłonę ekranu ze szkła hartowanego i profesjonalną osłonę monitora, aby zapewnić bogate, realistyczne kolory, nawet w silnym oświetleniu. Dzięki rozdzielczości 1920×1200 ekran wyświetla nieinwazyjny interfejs (OSD), z widocznymi szczegółami, takimi jak parametry fotografowania, aby zapewnić łatwo dostępne informacje i bezproblemowe monitorowanie.

Narzędzia wspierające

Zdalny monitor jest wyposażony w narzędzia pomocnicze, takie jak bezpieczna strefa, prowadnica ramki, paski zebry, fałszywy kolor, maksymalizowanie i kształt fali dla precyzyjnej kompozycji, ekspozycji i ostrości.

Niezależne nagrywanie i odtwarzanie

Zdalny monitor jest również wyposażony w gniazdo kart microSD i umożliwia nagrywanie i odtwarzanie obrazu na żywo 1080p/60fps H.264, a także jednoczesny dostęp do kodów czasowych wideo, co ułatwia edycję serwerów proxy bezpośrednio na planie. Gdy kilka monitorów zdalnych jest używanych w połączeniu, każdy monitor może nawet niezależnie nagrywać lub odtwarzać materiał filmowy bez zakłócania pracy innych monitorów.

Wbudowany kontroler ruchu

Zdalny monitor o wysokiej jasności ma wbudowany czujnik żyroskopowy, który pozwala mu działać jako samodzielny kontroler ruchu dla Ronina 2 lub RS 3 Pro bez potrzeby stosowania dodatkowych akcesoriów. Dzięki temu użytkownicy mogą wykonywać bardziej złożone ruchy kamery z poruszającego się pojazdu lub wysięgnika.

Kompatybilny z uchwytami Ronin 4D

Monitor zdalny o wysokiej jasności jest dostarczany z ramką ochronną. Podczas używania z uchwytami Ronin 4D, joystick może sterować gimbalem Ronin 2 lub RS 3 Pro, a pokrętło ostrości może kontrolować ostrość i regulację parametrów kamery, takich jak przysłona, migawka i ISO, podczas gdy przycisk nagrywania steruje start/stop nagrywania, dzięki czemu doświadczenie użytkownika RS 3 Pro jest podobne do Ronina 4D.

Kompatybilny z DJI Mistrzowskie koła i DJI Wymuś Pro

W przypadku używania z DJI Koła mistrzowskie lub DJI Force Pro, zdalny monitor pozwala użytkownikom uzyskać bardziej zaawansowaną kontrolę nad gimbalem podczas korzystania z Ronina 2 lub RS 3 Pro. W tym scenariuszu oryginalny sprzęt będzie przesyłał sygnały sterujące bezpośrednio przez DJI Transmisja, nie wykorzystująca już sygnałów bezprzewodowych z DJI Koła mistrzowskie lub DJI Wymuś Pro. Zwiększa to wydajność transmisji trzykrotnie i zwiększa zasięg sygnału, stabilność i możliwości przeciwdziałania zakłóceniom.

Tryb sterowania lustrem

Gdy RS 3 Pro jest zamontowany na wysięgnikach, kamerach kablowych i pojazdach, dzięki trybowi Mirror Control możesz zdalnie sterować menu bezlusterkowców Sony z dowolnego miejsca na planie.

Rui Zhong, reżyser zdjęć

“DJI Transmisja na nowo definiuje transmisję wideo. Reprezentuje zupełnie nową koncepcję przepływu pracy, która płynnie integruje kontrolę i monitorowanie, znacznie poprawiając wydajność. Kiedy stabilizatory Ronin współpracują z najnowszymi DJI Transmisja, w tej klasycznej serii widzę odświeżoną witalność. DJI Transmisja nie tylko sprawia, że Master Wheels jest bardziej intuicyjny, ale większa odległość sterowania oznacza również więcej możliwości języka kinowego. Innowacja DJI stale wzmacnia przemysł filmowy”.

Porty nadajnika wideo

Wyjście pętli 3G-SDI

Obsługuje wyjście wideo 1080p/60fps.

Port wejściowy 3G-SDI

Obsługuje wejście wideo 1080p/60fps.

Port wejściowy HDMI 1.4 typu A

Obsługuje wejście wideo 1080p/60fps.

Porty zdalnego monitora o wysokiej jasności

Gniazdo stereo 3,5 mm

Monitoruje dźwięk w czasie rzeczywistym.

Gniazdo kart microSD

Do wewnętrznego nagrywania i odtwarzania na monitorze.

Port wejściowy HDMI 2.0 typu A

Obsługuje wejście 4KFilmy /60fps.

Port USB typu C

Do aktualizacji oprogramowania układowego.

Port wejściowy zasilania

Wejście zasilania od 6,8 V do 17,6 V (w tym wejście i wyjście CAN oraz połączenie z DJI Mistrzowskie koła i DJI Siła Pro).

Port wyjściowy HDMI 1.4 typu A

Obsługuje wyjście wideo 1080p/60fps.

Port wyjściowy 3G-SDI

Obsługuje wyjście wideo 1080p/60fps.

Bezpośrednie zasilanie przez Gimbal

DJI Transmisję można sparować z Roninem 2 lub RS 3 Pro, aby uzyskać spersonalizowane rozwiązanie do fotografowania. Nadajnik wideo można zamontować bezpośrednio do zimnej stopki na spodzie gimbala i zasilać bezpośrednio bez dodatkowych baterii.

Inne rozwiązania w zakresie zasilania

Zasilacz WB37

Nadajnik wideo i zdalny monitor o wysokiej jasności są kompatybilne z DJI Bateria WB37.

Zasilacz NP-F

Mogą również użyć dołączonego adaptera baterii NP-F do baterii uniwersalnych.

Zasilacz z mocowaniem w kształcie litery V

Adaptery baterii V-mount innych firm mogą być również używane do zasilania nadajnika wideo i zdalnego monitora za pomocą baterii V-mount. Piny Pogo znajdują się z przodu i z tyłu nadajnika wideo, aby zamontować specjalny adapter akumulatora V-mount do kamery w celu zintegrowanego zasilania kamery i nadajnika wideo.

Zasilanie DC-IN

W przypadku ciągłego zasilania można użyć kabla zasilającego P-TAP do DC-IN w celu podłączenia do zewnętrznego źródła zasilania.

W pudełku

Nadajnik wideo × 1

Monitor zdalny o wysokiej jasności × 1

Osłona zdalnego monitora × 1

Adapter baterii WB37 (TX) × 1

Inteligentna bateria WB37 × 2

Koncentrator ładowania akumulatora WB37 (USB-C) × 1

Adapter akumulatora NP-F (TX) × 1

Adapter akumulatora NP-F (RX) × 1

Kabel zasilający USB-C do LEMO × 1

Płyta montażowa gimbala RS × 1

Kabel USB-C × 1

Kabel SDI × 1

Kabel zasilający DC × 1

Kabel zasilający DC do P-TAP × 1

Zestaw narzędzi instalacyjnych × 1

Etui ochronne × 1

Antena transmisji wideo Ronin × 2

Specyfikacje

Waga Waga nadajnika wideo: Ok. 350 g / 0,77 funta (bez anten), monitor zdalny o wysokiej jasności Waga: Ok. 727 g / 1,6 funta (bez anten)

Wymiary Nadajnik wideo: 127×87×26 mm (dł.×szer.×wys., bez anten), zdalny monitor o wysokiej jasności: 213×135×51 mm (dł.×szer.×wys., bez anten)

Częstotliwość robocza Pasmo częstotliwości inne niż DFS: 2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz; Pasmo częstotliwości DFS: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz"

Moc nadajnika (EIRP) 2,4000-2,4835 GHz:

Maksymalna przepustowość 40 MHz

Maksymalna szybkość transmisji 50 Mb/s

Pobór mocy 11 W

Napięcie zasilania 6 do 18 V

Napięcie wyjściowe Moc Port wyjściowy: 6 do 18 V

Czas pracy Nadajnik wideo: 3 godziny 40 minut, monitor zdalny o wysokiej jasności: 2 godziny

Wejście Format wideo 3G SDI: YCbCr 4:2:2 10-bit, HDMI RGB 4:4:4, 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps, 1080i: 50/59,94/60 fps, 720p: 50/59,94/60fps

Wyjście wideo Format 3G SDI: YCbCr 4:2:2 10-bit, 1080p: 23,98/24/25/29,97/30/50/59,94/60fps, 1080i: 50/59,94/60fps, 720p: 50/59,94/60fps

Wejście Format audio Wbudowany SDI, wbudowany HDMI

Wyjście Audio Format PCM

System transmisji wideo O3 Pro

Maksymalna szybkość transmisji wideo 50 Mb/s

Opóźnienie transmisji wideo 68 ms, 100 ms

Format kodowania wideo H.264

Maksymalna odległość transmisji 6 km (FCC), 4 km (CE/SRRC/MIC)

Maksymalna przepustowość 40 MHz

Temperatura pracy -10° do 45° C (14° do 113° F)

Tryb sterowania lustrzanym odbiciem Obsługiwane modele aparatów ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 oraz wszystkie aparaty Sony obsługujące BRAVIA (sterowanie HDMI).
