DJI transmissie

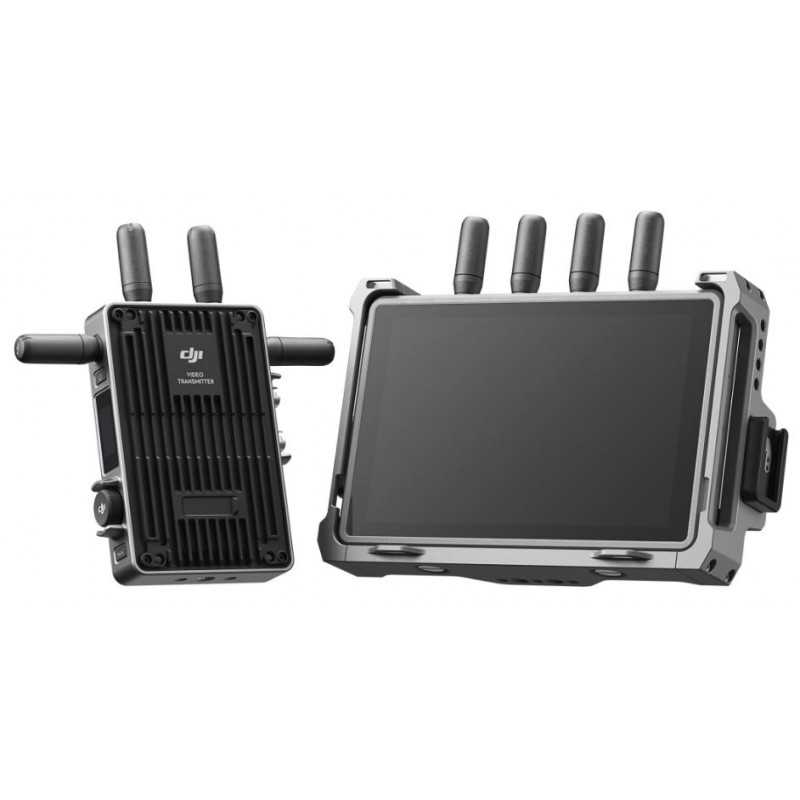

Inclusief DJI Videozender, DJI High-Bright Remote Monitor en andere accessoires in één om een geïntegreerde oplossing te bieden die ontvanger, monitor, bediening en opname combineert.

DJI Transmissie evolueert van de gevestigde DJI luchtvideotransmissietechnologie, die een geïntegreerde oplossing levert die een video-ontvanger, monitor, controller en recorder combineert. Het is ontworpen voor native integratie met producten uit de Ronin-serie en DJI Master Wheels transformeert de industrie met een baanbrekende transmissie-ervaring die visie over grenzen heen biedt.

HD Live-feed over lange afstand

DJI De transmissie bevat O3 Pro-videotransmissietechnologie, die een ongelooflijke 6 km/20.000 ft . biedt [1] transmissieafstand op de grond. Het ondersteunt ook transmissie met 1080p/60fps met een maximale bitsnelheid van 50 Mbps, evenals live audiomonitoring op 16-bits 48 kHz, waardoor bemanningen op grote sets een uitstekende visuele en audiobewakingservaring op afstand krijgen.

End-to-end ultra-lage latentie

De videozender en -ontvanger gebruiken dezelfde chipoplossing als Ronin 4D, waarbij elke link expliciet is geoptimaliseerd om end-to-end ultralage transmissielatentie te bieden bij koppeling met bioscoopcamera's zoals ALEXA Mini LF.

Naadloos automatisch frequentieverspringen

O3 Pro voegt DFS-banden toe bovenop de traditionele 2,4 GHz- en 5,8 GHz-frequentiebanden en biedt tot 23 kanaalopties die professionele bemanningen voorzien van meer conforme en storingsvrije transmissiekanalen. In aanvulling, DJI Transmissie ondersteunt triple-band automatische frequentieverspringing, die automatisch de elektromagnetische omgeving scant voor het beste draadloze kanaal.

Met een ingebouwde frequentieveger kunnen gebruikers zelfs handmatig het optimale kanaal selecteren om interferentie tussen apparaten te voorkomen.

Door high-gain antennes te monteren, wordt de transmissiecapaciteit verder vergroot.

Eén zender met meerdere ontvangers

De High-Bright Remote Monitor ondersteunt één zender met meerdere ontvangers voor video- en audiofeeds in twee transmissiemodi. In de besturingsmodus, DJI Transmissie levert optimale transmissieprestaties. Monitoring kan worden gedaan vanaf twee ontvangers tegelijk, terwijl Ronin 2, RS 3 Pro en camerafocus allemaal op afstand kunnen worden bediend.

Voor bemanningen die met meerdere leden en teams werken, zoals verlichting, kunstafdeling en rekwisieten, kan de Broadcast-modus worden ingeschakeld bovenop de Control-modus om een onbeperkt aantal ontvangers toe te staan (transmissieprestaties verschillen van de Control-modus). Dit brengt de efficiëntie en het bewustzijn van fotograferen naar een geheel nieuw niveau.

Versleutelde verzending

DJI Transmissie ondersteunt beveiligde koppeling en 256-bits AES-codering om te beschermen tegen ongeautoriseerde toegang tot uw informatie. Samen met DJI's zelf ontwikkelde chip en transmissieprotocol, DJI Transmissie kan het hoogste beveiligingsniveau voor uw beeldmateriaal garanderen.

Boxue Wang, directeur fotografie

"DJI Transmissie optimaliseert niet alleen het filmmaakproces, maar bevrijdt ons ook van het gedoe van kabels en beperkingen in afstand. Het is echt attent van DJI om zich te concentreren op het maken van hulpmiddelen voor het maken van films. Details zijn wat de industrialisatie van de cinematografie echt bevordert."

Geïntegreerd ontwerp

In vergelijking met conventionele oplossingen, DJI Transmission integreert een zeer heldere monitor met een ingebouwde ontvanger, wat zorgt voor optimale draagbaarheid en efficiënte installatie zodat u snel aan de slag kunt in elke omgeving.

De externe monitor wordt geleverd met een ingebouwde beeldverwerkingschip die dezelfde is als degene die wordt gebruikt op Ronin 4D. Hierdoor biedt het naast monitoring vele functies voor geïntegreerde en efficiënte ontvangst, monitoring, controle en opname.

Aanraakscherm met breed gamma

De High-Bright Remote Monitor is uitgerust met een 7-inch wide-gamut touchscreen met een helderheid tot 1.500 nits. Het wordt standaard geleverd met een schermbeschermer van gehard glas en een professionele monitorkap voor rijke, levensechte kleuren, zelfs bij sterke lichtomstandigheden. Met een resolutie van 1920×1200 geeft het scherm een niet-opdringerige interface (OSD) weer, met zichtbare details zoals opnameparameters om gemakkelijk toegankelijke informatie en naadloze bewaking te garanderen.

Ondersteunende hulpmiddelen

De externe monitor wordt geleverd met ondersteunende hulpmiddelen zoals veilige zone, framegids, zebrastrepen, valse kleuren, pieken en golfvorm voor nauwkeurige compositie, belichting en scherpstelling.

Onafhankelijk opnemen en afspelen

De externe monitor heeft ook een microSD-kaartsleuf en maakt het opnemen en afspelen van een 1080p/60fps H.264 live-feed mogelijk, evenals gelijktijdige toegang tot video-tijdcodes, waardoor het gemakkelijk is om proxy's direct op de set te bewerken. Wanneer meerdere externe monitoren in combinatie worden gebruikt, kan elke monitor zelfs afzonderlijk beelden opnemen of afspelen zonder interferentie met andere monitoren.

Ingebouwde bewegingscontroller

De High-Bright Remote Monitor heeft een ingebouwde gyroscopische sensor waardoor hij kan fungeren als een zelfstandige bewegingscontroller voor Ronin 2 of RS 3 Pro zonder dat er extra accessoires nodig zijn. Hierdoor kunnen gebruikers complexere camerabewegingen realiseren vanuit een rijdend voertuig of met een jib.

Compatibel met Ronin 4D-handgrepen

De High-Bright Remote Monitor wordt geleverd met een uitbreidingsbeschermend frame. Bij gebruik met Ronin 4D-handgrepen kan de joystick de Ronin 2 of RS 3 Pro gimbal bedienen, en het focuswiel kan de scherpstelling en de aanpassing van cameraparameters zoals diafragma, sluiter en ISO regelen, terwijl de opnameknop start/stop regelt opnemen, waardoor de gebruikerservaring van de RS 3 Pro vergelijkbaar is met die van Ronin 4D.

Compatibel met: DJI Master Wheels en DJI Force Pro

Bij gebruik met de DJI Master Wheels of DJI Force Pro, de externe monitor, stelt gebruikers in staat om meer geavanceerde gimbalcontrole te bereiken bij gebruik van Ronin 2 of RS 3 Pro. In dit scenario zendt de originele uitrusting stuursignalen rechtstreeks door DJI Transmissie, waarbij geen gebruik meer wordt gemaakt van de draadloze signalen van DJI Master Wheels of DJI Kracht Pro. Dit verhoogt de transmissieprestaties met drie keer en verbetert het signaalbereik, de stabiliteit en de anti-interferentiemogelijkheden.

Spiegelbedieningsmodus

Wanneer RS 3 Pro is gemonteerd op jibs, kabelcamera's en voertuigen, met Mirror Control-modus, kunt u het menu van Sony spiegelloze camera's op afstand bedienen vanaf elke locatie op de set.

Rui Zhong, directeur fotografie

“DJI Transmissie herdefinieert videotransmissie. Het vertegenwoordigt een geheel nieuw concept van workflow dat controle en monitoring naadloos integreert, waardoor de efficiëntie aanzienlijk wordt verbeterd. Wanneer Ronin-stabilisatoren werken met de nieuwste DJI Transmissie, ik zie opgefriste vitaliteit in deze klassieke serie. DJI Transmissie maakt Master Wheels niet alleen intuïtiever, een langere bedieningsafstand betekent ook meer mogelijkheden voor filmische taal. De innovatie van DJI blijft de filmindustrie versterken.”

Videozenderpoorten

3G-SDI Loop Out-poort

Ondersteunt de uitvoer van 1080p/60fps-video's.

3G-SDI-invoerpoort

Ondersteunt de invoer van 1080p/60fps-video's.

HDMI 1.4 Type-A ingangspoort

Ondersteunt de invoer van 1080p/60fps-video's.

High-Bright Remote Monitor Poorten

3,5 mm stereo-aansluiting

Bewaakt audio in realtime.

microSD-kaartsleuf

Voor intern opnemen en afspelen op de monitor.

HDMI 2.0 Type-A ingangspoort

Ondersteunt invoer van 4K/60 fps-video's.

USB Type-C-poort

Voor firmware-updates.

Voedingsingang:

6,8 V tot 17,6 V voedingsingang (inclusief CAN-ingang en -uitgang en verbinding met) DJI Master Wheels en DJI Force Pro).

HDMI 1.4 Type-A uitgangspoort

Ondersteunt de uitvoer van 1080p/60fps-video's.

3G-SDI-uitgangspoort

Ondersteunt de uitvoer van 1080p/60fps-video's.

Directe voeding door Gimbal

DJI Transmissie kan worden gekoppeld aan Ronin 2 of RS 3 Pro voor een aangepaste opnameoplossing. De videozender kan rechtstreeks op de koude schoen aan de onderkant van de gimbal worden gemonteerd en er rechtstreeks door worden gevoed zonder extra batterijen.

Andere voedingsoplossingen

WB37 Voeding

De videozender en de High-Bright Remote Monitor zijn allemaal compatibel met de DJI WB37 Batterij.

NP-F-voeding

Ze kunnen ook de meegeleverde NP-F-batterijadapter gebruiken voor universele batterijen.

V-gemonteerde voeding

V-mount batterijadapters van derden kunnen ook worden gebruikt om de videozender en externe monitor van stroom te voorzien met behulp van V-mount batterijen. Pogo-pinnen bevinden zich aan de voor- en achterkant van de videozender om de gespecialiseerde V-mount batterijadapter op een camera te monteren voor geïntegreerde voeding van de camera en de videozender.

DC-IN-voeding

Voor een continue stroomvoorziening kan een P-TAP naar DC-IN voedingskabel worden gebruikt om verbinding te maken met een externe voedingsbron.

In de doos

Videozender × 1

Hoge heldere externe monitor × 1

Externe monitorkap × 1

WB37 Batterijadapter (TX) × 1

WB37 Intelligente batterij × 2

WB37 Batterij-oplaadhub (USB-C) × 1

NP-F-batterijadapter (TX) × 1

NP-F-batterijadapter (RX) × 1

USB-C naar LEMO voedingskabel × 1

RS Gimbal-montageplaat × 1

USB-C-kabel × 1

SDI-kabel × 1

Gelijkstroomkabel × 1

DC naar P-TAP voedingskabel × 1

Installatietoolkit × 1

Beschermhoes × 1

Ronin Video Transmissie Antenne × 2

Specificaties:

Gewicht Videozender Gewicht: Ca. 350 g / 0,77 lbs (exclusief antennes), High-Bright Remote Monitor Gewicht: Ca. 727 g / 1,6 lbs (exclusief antennes)

Afmetingen Videozender: 127×87×26 mm (L×B×H, exclusief antennes), High-Bright Remote Monitor: 213×135×51 mm (L×B×H, exclusief antennes)

Bedrijfsfrequentie Niet DFS-frequentieband: 2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz; DFS-frequentieband: 5.250-5.350 GHz, 5.470-5.600 GHz, 5.650-5.725 GHz"

Zendervermogen (EIRP) 2,4000-2,4835 GHz:

Maximale bandbreedte 40 MHz

Maximale bitsnelheid 50 Mbps

Stroomverbruik 11 W

Voedingsspanning 6 tot 18 V

Uitgangsspanning Uitgangspoort: 6 tot 18 V

Bedrijfsduur Videozender: 3 uur en 40 minuten, High-Bright Remote Monitor: 2 uur

Invoervideoformaat 3G SDI: YCbCr 4:2:2 10-bit, HDMI RGB 4:4:4, 1080p: 23,98/24/25/29.97/30/50/59,94/60fps, 1080i: 50/59,94/60fps, 720p: 50/59,94/60 fps

Uitgang videoformaat 3G SDI: YCbCr 4:2:2 10-bit, 1080p: 23,98/24/25/29.97/30/50/59,94/60fps, 1080i: 50/59,94/60fps, 720p: 50/59,94/60fps

Input Audio Format SDI ingebed, HDMI ingebed

Uitgang audioformaat PCM

Videotransmissiesysteem O3 Pro

Maximale videobitsnelheid 50 Mbps

Videotransmissievertraging 68 ms, 100 ms

Videocoderingsformaat H.264

Max. transmissieafstand 6 km (FCC), 4 km (CE/SRRC/MIC)

Maximale bandbreedte 40 MHz

Bedrijfstemperatuur -10° tot 45° C (14° tot 113° F)

Spiegelbedieningsmodus Ondersteunde cameramodellen ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 en alle Sony-camera's die BRAVIA (HDMI-bediening) ondersteunen.
