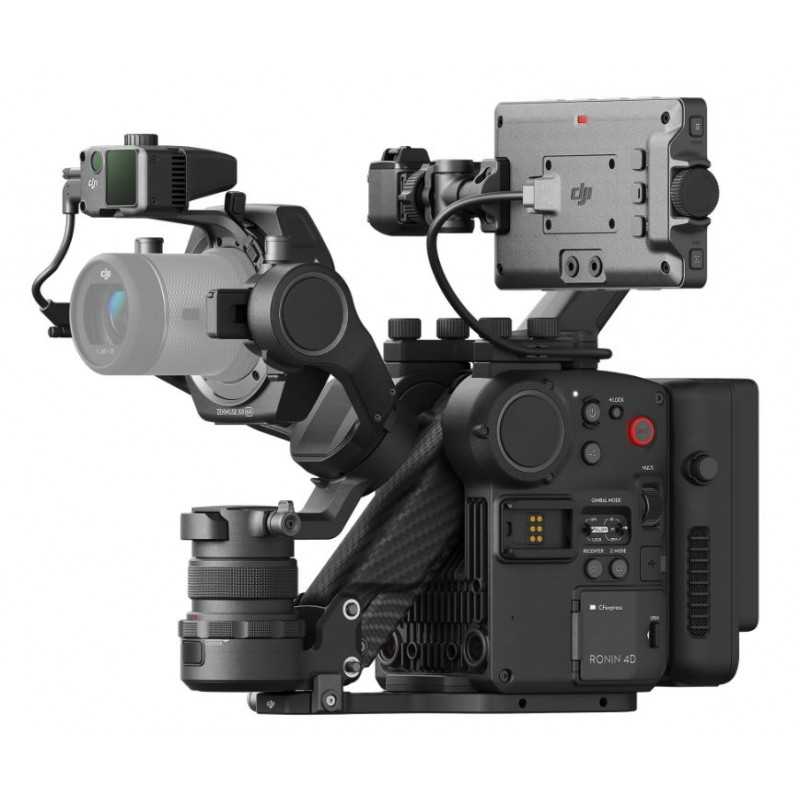

DJI Ronin 4D-6K Handkamera

Integriert und modular: Beides in einer Kamera realisiert

DJI Ronin 4D bietet ein völlig einzigartiges Design. Der aus Kohlefaser und Aluminium-Magnesium gefertigte solide Körper integriert die Bildgebungs-, Stabilisierungs- und Fokussierungssysteme sowie die drahtlose Übertragung und Steuerung. Das vermeidet zeitaufwändige Einrichtung und ermöglicht schnellere Aufnahmen.

Verarbeitungsleistung

Ronin 4D ist mit Zenmuse X9 ausgestattet, DJI's Flaggschiff-Vollformatkamera. Es verfügt auch über DJI's neuestes Bildverarbeitungssystem, CineCore 3.0. Dieses System verwendet DJI's proprietärer Chip, um eine fortschrittliche Prozessorarchitektur bereitzustellen, die eine extrem leistungsstarke Rechenleistung in einer kompakten Kinokamera bietet. CineCore 3.0 ermöglicht Ronin 4D die Unterstützung der internen Aufzeichnung von Apple ProRes RAW-, ProRes 422 HQ- und H.264-Video. Es unterstützt auch Videoaufnahmen mit bis zu 8K/75 fps und 4K/120 fps und bietet mehrere Optionen für die Erstellung auf professionellem Niveau.

Auflösung

DCI 8K (8192×4320)/60 fps-Video behält jedes kleine Detail bei, von üppigem Laub bis hin zu inspirierender Architektur, Hautstruktur bis hin zu Haarsträhnen, alles in makelloser Qualität. Für diejenigen, die in 4K ausgeben müssen, bietet die Aufnahme in 8K beispiellose kreative Optionen mit mehr Flexibilität beim Zuschneiden, Neukomponieren und Stabilisieren von Videos in der Post.

Hoher ISO-Wert

Zenmuse X9 unterstützt duale native ISO (X9-8K: 800/4000; X9-6K: 800/5000), wodurch Bilder mit exquisiten Details und minimalem Rauschen aufgenommen werden, selbst wenn Sie eine abendliche Stadtlandschaft oder einen Strand oder eine Szene bei schwachem Kerzenlicht filmen .

Mit mehr als 14 Stufen Dynamikbereich liefert die Zenmuse X9 natürliche Übergänge von Lichtern und Schatten bei komplexen Lichtverhältnissen wie Szenen mit Gegenlicht und direktem Sonnenlicht. Diese traditionell schwierigen Szenen können jetzt einfach und sicher aufgenommen werden.

Farbwissenschaft

Mit dem DJI Mit dem Cinema Color System (DCCS) und der robusten Rechenleistung von CineCore 3.0 ist die Zenmuse X9 in der Lage, Bildern ein filmisches Aussehen zu verleihen, indem sie authentische und genaue Farben beibehält. Es unterstützt auch den branchenüblichen ACES-Workflow für mühelose Kompatibilität mit den Farbtönen anderer Kinokameras.

Eingebaute ND-Filter mit 9 Stufen

X9 verfügt über integrierte hochwertige ND-Filter mit 9 Stufen (ND 2 bis ND 512 oder ND 0,3 bis ND 2,7), die dank eines internen motorisierten Systems schnell und einfach umgeschaltet werden können. Diese Filter wurden auch entwickelt, um der Farbwissenschaft von Ronin 4D zu entsprechen und diese zu ergänzen.

DL-Objektive

Die Standard-DL-Fassung der X9 unterstützt drei kompakte Vollformat-Objektive mit Festbrennweite. Die Gehäuse bestehen aus leichter Monocoque-Kohlefaser, sodass jedes Objektiv nur 180 g wiegt. Mehr DJI Objektive werden in Zukunft verfügbar sein.

Austauschbare Halterungen

X9 unterstützt austauschbare Objektivhalterungen, einschließlich DJIDie proprietäre DL-Halterung von sowie Halterungen von Drittanbietern wie Leica M. Ultraweite, f / 0,95-große Blenden-, Power-Zoom-, Makro- und anamorphotische Objektive, die mit herkömmlichen Kinokameras kompatibel sind, funktionieren auch mit X9 und bieten flexible Objektive Optionen.

Kabellose Kontrolle

Unabhängig davon, ob Sie manuelle oder Autofokus-Objektive verwenden, können spezielle Module, die an der X9 montiert sind, eine drahtlose Objektivsteuerung und sogar eine automatische Fokussierung erreichen.

4-Achsen-Stabilisierung

DJI Ronin 4D fügt dem traditionellen 3-Achsen-Gimbal eine Z-Achse hinzu, die das vertikale Verwackeln der Kamera effektiv verringert und eine Stabilisierungsleistung auf Augenhöhe mit einem Dolly bietet. Die vier Achsen arbeiten mit einem nach unten gerichteten ToF-Sensor, nach vorne und nach unten gerichteten dual-visuellen Sensoren, einer eingebauten IMU und einem Barometer sowie einem fortschrittlichen neuen Algorithmus zusammen, um die Gesamtstabilisierung auf ein ganz neues Niveau zu bringen.

Wenn dieses kompakte Gehäuse mit seinen leistungsstarken Stabilisierungsfunktionen kombiniert wird, sind komplexe Kamerabewegungen, die früher sehr kostspielig waren, jetzt leicht möglich.

Integrierte Gimbal-Kamera

Ronin 4D integriert die Bildgebungs- und Stabilisierungssysteme, während nur der Sensor und die notwendigen optischen Komponenten in der Gimbal-Kamera verbleiben. Die Neigungsachse des Gimbals verwendet zwei symmetrische Motoren, während sowohl die Schwenkachse als auch die Rollachse mit einem zusätzlichen Steifigkeitspuffer ausgelegt sind.

Das kompakte und tragbare Gimbal-System ermöglicht den Beginn der Aufnahme ohne mühsames manuelles Ausbalancieren. Dies liefert auch stabile Aufnahmen, selbst bei Objektiven, die während des Gebrauchs einen sich verschiebenden Schwerpunkt haben.

Mit einem hochintegrierten Körper und einer robusten Motorkraft bietet der Ronin 4D die bisher beste Stabilisierungs- und Spurführungsleistung der gesamten Ronin-Serie bei einem unglaublich geringen Gewicht. Darüber hinaus kann per Knopfdruck in den Sportmodus gewechselt werden, sodass der Gimbal schnell auf die Bewegungen des Kameramanns reagieren kann.

Es unterstützt auch die drahtlose Gimbal-Steuerung und vielseitige Montagekonfigurationen für unterschiedliche Aufnahmeszenarien.

ActiveTrack Pro

DJIDie proprietäre Computer Vision, Deep Learning-Technologie und die robuste Rechenleistung von CineCore 3.0 werden in ActiveTrack Pro kombiniert, das Kamerafahrten in Kinoqualität ermöglicht, sogar in nur einer Aufnahme. Diese Technologie ermöglicht auch die Verfolgung von Motiven aus größerer Entfernung und verfügt über eine Anpassung der Bildkomposition mit kontinuierlicher Autofokussierung, um Motive bei Kamerafahrten im Fokus zu halten.

LiDAR-Wellenform

DJI Ronin 4D macht die manuelle Fokussierung so einfach wie nie zuvor. Die visualisierte Fokusassistenztechnologie zeigt die Entfernungspunkte auf dem Haupt- und Remote-Monitor in einer vereinfachten Ansicht von oben nach unten an. Dies bietet eine innovative und intuitive LiDAR-Wellenform, um Fokuspunkte schnell zu lokalisieren und Fokusanpassungen mit extremer Präzision zu ermöglichen. Selbst Bediener mit wenig oder keiner Erfahrung können schnell mit der manuellen Fokussierung vertraut werden.

LiDAR-Reichweitenmessung

Der LiDAR-Entfernungsmesser kann bis zu 43.200 Entfernungspunkte innerhalb eines 10-Meter-Erfassungsbereichs erfassen. Im Vergleich zum Phasenerkennungs-Autofokus (PDAF) kann das LiDAR-Fokussierungssystem von Ronin 4D schneller fokussieren, ohne die Bildqualität zu beeinträchtigen oder sich auf die Oberflächenstruktur des Motivs zu verlassen. Dies ist besonders in Umgebungen mit wenig Licht nützlich und führt zu außergewöhnlichen Fokussierfähigkeiten im Vergleich zu anderen Kinokameras.

Autofokus

Mit dem neuen LiDAR-Fokusssystem ist der Ronin 4D in der Lage, den Fokus auch bei starker Bewegungsunschärfe durch sich schnell bewegende Motive aufrechtzuerhalten. Mit dem montierten Fokusmotor ist der Autofokus auch bei manuellen Objektiven verfügbar. Der kontinuierliche Autofokus auf Motive kann zusammen mit ActiveTrack Pro aktiviert werden, was ihn besonders für Solo-Operatoren praktisch macht.

Automatisierter manueller Fokus

Der automatische manuelle Fokusmodus (AMF) bietet Ihnen die Genauigkeit und Flexibilität des manuellen Fokus mit dem Komfort des Autofokus. Das Fokusrad dreht sich synchron, wenn sich der Fokuspunkt ändert, aber Kameraleute können jederzeit die manuelle Steuerung übernehmen. Das Fokusrad am rechten Handgriff verfügt sogar über eine dynamische Dämpfung mit elektromagnetischer Technologie. Dies gibt Kameraleuten ein physisches Gefühl für Fokusänderungen und bietet ein intuitiveres und moderneres Fokussiererlebnis, das in der heutigen Branche seinesgleichen sucht.

Videoübertragungsleistung

Ronin 4D verwendet das brandneue DJI O3 Pro Videoübertragungstechnologie, die eine Übertragungsreichweite von 20.000 Fuß bietet, die bei herkömmlichen Lösungen undenkbar wäre. Zusätzlich zu 2,4 GHz und 5,8 GHz unterstützt es das DFS-Frequenzband und einen AES-256-Bit-Verschlüsselungsalgorithmus, der einen 1080p/60-fps-FHD-Feed an mehrere Remote-Monitore gleichzeitig mit erheblich verbesserter Sicherheit, Stabilität und Anti-Interferenz-Fähigkeit ausgeben kann.

DJIDer proprietäre Chip von Ronin versorgt das Bildgebungssystem, den Videosender, den Videoempfänger und den Fernmonitor von Ronin 4D. Zusammen bilden diese Komponenten ein optimiertes drahtloses Übertragungssystem, wobei jede Verbindung explizit optimiert wurde, um eine extrem niedrige End-to-End-Übertragungslatenz zu bieten.

Integriertes Design

Der 4D-Videosender kann direkt am Ronin 4D montiert und über die Batterie des Hauptgehäuses mit Strom versorgt werden. Mit einem eingebauten drahtlosen Videoempfänger verfügt der High-Bright Remote Monitor über ein 7-Zoll-Touchscreen-Display mit 1.500 nit, hoher Helligkeit und breitem Farbraum, das sowohl HDMI- als auch SDI-Signale über das Erweiterungsmodul ausgeben kann. Sein kompaktes und leichtes Gehäuse bietet optimale Tragbarkeit und effiziente Einrichtung, sodass Benutzer sofort mit der Aufnahme beginnen können.

Koordiniertes Schießen

Der High-Bright Remote Monitor unterstützt einen Sender mit mehreren Empfängern für Video- und Audio-Feeds. Es stehen zwei Übertragungsmodi zur Verfügung. Der erste ist der Broadcast-Modus, der keine Begrenzung für die Anzahl der Empfänger setzt und sich für die Überwachung mit großen Crews eignet. Der zweite ist der Steuermodus, der den koordinierten Betrieb von zwei Empfängern unterstützt.

Der High-Bright Remote Monitor kann mit den Handgriffen des Ronin 4D verbunden werden, DJI Meisterräder, DJI Force Pro oder das Neue DJI Drei-Kanal-Follow-Fokus. Dies ermöglicht die hochpräzise Fernsteuerung von Fokus- und Kardanbewegungen, das Starten und Stoppen der Aufnahme sowie die Anpassung der Kameraeinstellungen, um die höchsten Standards für koordinierte Aufnahmen am Set zu erfüllen. Darüber hinaus verwandelt der eingebaute Gyrosensor den Monitor in einen Remote-Motion-Controller für den Gimbal des Ronin 4D.

Spiegelsteuerungsmodus

Der Spiegelsteuerungsmodus verleiht dem High-Bright Remote Monitor eine identische Steuerschnittstelle wie der Hauptmonitor, einschließlich aller erweiterten Funktionen wie der Wiedergabe von Quellclips sowie Kamera- und Gimbal-Einstellungen, die jetzt auch dann ferngesteuert angepasst werden können, wenn der Ronin 4D auf Erweiterungsplattformen montiert ist B. ein Ausleger, Kabelnocken oder eine Fahrzeughalterung.

Unabhängige Aufnahme und Wiedergabe

Der High-Bright Remote Monitor verfügt über einen integrierten microSD-Kartensteckplatz, der die unabhängige Videoaufzeichnung mit bis zu 1080p/60fps unterstützt. Wenn mehrere Remote-Monitore zusammen verwendet werden, kann jeder Monitor Clips separat wiedergeben, ohne andere Monitore zu stören.

Lagerung

Der Ronin 4D verfügt über einen integrierten CFexpress-Typ-B-Steckplatz sowie einen USB-3.1-Typ-C-Erweiterungsanschluss für die direkte Aufzeichnung auf einem externen Datenträger. Es bietet auch die interne Aufzeichnung von Videos mit den höchsten Spezifikationen DJI PROSSD 1 TB, das über ein USB-C-Kabel direkt an einen Computer angeschlossen werden kann, um ohne herkömmliches SSD-Lesegerät auf Medien zuzugreifen. Diese Speicheroptionen bieten Lösungen für hohe Kosteneffizienz und für diejenigen, die eine konkurrenzlose Kombination aus Leistung und Stabilität wünschen.

Tonaufnahme

Ronin 4D ist mit eingebauten Mikrofonen ausgestattet, die Zweikanal-24-Bit-Audioaufzeichnung unterstützen. Es bietet auch 3,5-mm-Buchsen und XLR-Mikrofonanschlüsse für mehr Audioeingangslösungen.

Lebensdauer der Batterie

Genau wie Ronin 2 und Inspire 2, DJI Ronin 4D verwendet intelligente TB50-Batterien, die bis zu 2,5 Stunden Aufnahmezeit bieten und in nur 1,5 Stunden vollständig aufgeladen werden können. Die automatische Erwärmung wird ebenfalls unterstützt, um eine zuverlässige Funktionalität unter extrem kalten Bedingungen zu ermöglichen.

Spezifikationen

Allgemein

Hauptkörperabmessungen (Länge × Breite × Höhe) 235 × 115 × 160 mm

Gesamtabmessungen (Länge×Breite×Höhe) 309×290×277 mm

Gimbal-Gewicht Ca. 1,04 kg

Hauptkörpergewicht Ca. 1,45 kg

Gesamtgewicht ca. 4,67 kg (nach Installation aller Module im Combo, ohne Objektiv und Speicherkarte)

Max. Betriebszeit Ca. 150 Minuten

Intelligente Funktionen ActiveTrack Pro, Autofokus (unterstützt die Erkennung menschlicher Gesichter/Körper und die Bildeinstellung jedes Motivs)

Lagertemperatur -20° bis 60° C (-4° bis 140° F)

Betriebstemperatur -10° bis 40° C (14° bis 104° F)

Kamera

Sensorgröße 35-mm-Vollformat-CMOS-Bildsensor

Base Lens Mount DX Mount und Unterstützung für andere Mount-Einheiten

Unterstützte Objektivhalterungen DL-Halterung (Standard), M-Halterung und E-Halterung

DL-Objektiv DJI DL 24 mm F2,8 LS ASPH, DJI DL 35 mm F2,8 LS ASPH, DJI DL 50 mm F2,8 LS ASPH

Dynamischer Bereich 14+ Stopps

Weißabgleich manuell 2.000–11.000 Kelvin und Farbtoneinstellung, unterstützt AWB

Gamma-D-Log, Rec.709, HLG

EI-Bereich X9-8K: EI 200-12800, duale native ISO 800/4000, X9-6K: EI 200-12800, duale native ISO 800/5000

Verschlusszeit Elektronischer Rollverschluss 1/24s-1/8000s

ND Eingebaute ND-Filter mit 9 Stufen: Klar, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4). ), 512 (2,7)

Fokussteuerung Autofokus, manueller Fokus, automatischer manueller Fokus

Unterstütztes Dateisystem exFAT

Aufnahmeformat Apple ProRes RAW HQ/Apple ProRes RAW, Apple ProRes 422 HQ/Apple ProRes 422, H.264 (4:2:0 10 Bit)

Speichermedium DJI PROSSD 1 TB, CFexpress 2.0 Typ B, USB-C-SSD

DJI PROSSD 1 TB Aufnahmeformat Keine Einschränkung des Aufnahmeformats

CFexpress 2.0 Typ B Aufnahmeformat ProRes 422 HQ: 6K: 23,976/24/25/29,97/30 fps, C4K: 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120 fps, 2K: 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120 fps; H.264: C4K: 23,976/24/25/29,97/30/48/50/59,94/60/72/96/100/120fps, 2K: 23,976/24/25/29,97/30/48/50/59,94/ 60/72/96/100/120fps

USB-C SSD-Aufnahmeformat ProRes 422 HQ: C4K: 23,976/24/25/29,97/30/48/50/59,94/60 fps, 2K: 23,976/24/25/29,97/30/48/50/59,94/60 fps; H.264: C4K: 23,976/24/25/29,97/30/48/50/59,94/60 fps, 2K: 23,976/24/25/29,97/30/48/50/59,94/60 fps

Eingebautes Mikrofon Eingebautes 2-Kanal-Stereo

Audioformat LPCM 2-Kanal, 24 Bit 48 kHz

Gimbal

Mechanischer Bereich Schwenken: ±330°, Neigen: -75° bis 175°, Rollen: -90° bis 230°, Z-Achsenbereich: ca. 130 mm

Steuerbarer Bereich Schwenken: ±285°, Neigen: -55° bis +155°, Rollen: ±35°

Max. Regelgeschwindigkeit (°/s) DJI Meisterräder bzw DJI Force Pro: Neigen: 360°/s, Rollen: 360°/s, Schwenken: 360°/s; Ronin 4D-Handgriffe: Neigen: 120°/s, Rollen: 120°/s, Schwenken: 120°/s

Maximale Z-Achsen-Nutzlast 2000 g (einschließlich 1040 g Gimbal)

Winkelvibrationsbereich ±0,01°

LiDAR-Entfernungsmesser

Gewicht 88 gr

Abmessungen (Länge×Breite×Höhe) 71×47×34 mm

Betriebstemperatur -10° bis 40° C (14° bis 104° F)

Genauigkeit der LiDAR-Bereichsmessung 0,3–1 m (±1 %), 1–10 m (±1,5 %）

Sichtfeld 30 cm bis 3 m bei >18 % Reflexionsvermögen 60° (horizontal) × 45° (vertikal), 30 cm bis 10 m bei >18 % Reflexionsvermögen 60° (horizontal) × 7° (vertikal)

Sicherheitsbewertung Klasse 1 (IEC 60825-1:2014) (sicher für das menschliche Auge)

Betriebsumgebung Verwendung in Umgebungen mit diffus reflektierenden Oberflächen (>10 %, wie z. B. Wände, Bäume, Menschen usw.). NICHT in Umgebungen mit dichtem Nebel verwenden oder auf oder durch Glasflächen richten.

Laserwellenlänge 940 nm

Einzelimpulsbreite Zwei Arten von Impulsen werden im Umlauf ausgegeben: 5 ns und 33,4 ns.

Maximale Laserleistung 6 W

Hauptmonitor

Bildschirmgröße 5,5 Zoll (Diagonale)

Auflösung 1920×1080

Bildwiederholfrequenz 60 Hz

Maximale Helligkeit 1000 cd/m²

Bildschirm Rotations-LCD-Touchscreen

Batterie

Batterietyp TB50 Intelligente Batterie

Kapazität 4280 mAh

Energie 97,58 Wh

Spannung 22,8 V

Max. Ladespannung 26,1 V

Maximale Ladeleistung 180 W

Ladetemperaturbereich 5° bis 40° C (41° bis 104° F)

Ladezeit ca. 1,5 Stunden (mit Standard-86-W-Netzteil)

DJI O3 Pro Videoübertragung

Max. Übertragungsreichweite 20.000 Fuß (ca. 6 km, FCC-konform)

Maximale Übertragungsauflösung und Bildrate 1920 × 1080 bei 60 fps

Minimale Ende-zu-Ende-Latenz 100 ms oder 68 ms [9]

Funkfrequenz Nicht-DFS-Frequenzband: 2,400-2,483 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz; DFS-Frequenzband: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz

Sendeleistung (EIRP) 2,400-2,4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5,150–5,250 GHz,

Maximale Bandbreite 40 MHz

Maximale Bitrate 50 Mbit/s

Schnittstelle

Hauptkörper 3,5-mm-TRS-Stereo-Eingangsbuchse × 1 (unterstützt Mikrofon-, Plug-in-Power-Mic- und Line-Eingänge), 3,5-mm-Stereo-Ausgangsbuchse × 1, USB3.1-Typ-C-Datenanschluss × 1, 6-polig 1B DC- IN (DC 12-30 V) × 1, Stromanschluss für Batteriemontage (Buchse) × 1, Datenanschluss für 4D-Erweiterungsplatte (Buchse) × 1, High-Bright-Hauptmonitoranschluss × 1, Handgriffanschluss × 2, Anschluss für oberen Griff × 1, HDMI-Typ-A-Videoausgang × 1 [11]

X9 Gimbal LiDAR-Entfernungsmesser/ Fokusmotoranschluss × 2

TB50 Akkuhalterung Akkuhalterung Stromanschluss (Stecker) × 1, TB50 Akkuanschluss × 1

4D-Videosender

Abmessungen 89 x 21 x 137 mm

4D-Videosenderanschluss 4D-Erweiterungsplatten-Datenanschluss (männlich) × 1, SMA-Antennenanschluss × 4, USB-3.1-Typ-C-Datenanschluss × 1, Stromanschluss zur Batteriemontage (weiblich) × 1, Stromanschluss zur Batteriemontage (männlich) × 1

Ferner Monitor

Abmessungen 216 × 58 × 166 mm (einschließlich Monitorkäfig)

Bildschirmgröße 7 Zoll (Diagonale)

Maximale Helligkeit 1500 cd/m²

Bildschirmauflösung 1920×1200

Bildwiederholfrequenz 60 Hz

Max. Akkulaufzeit ca. 2 Stunden

Betriebstemperatur 0° bis 40° C (32° bis 104° F)

Lagertemperatur -20° bis 60° C (-4° bis 140° F)

Stromversorgungssystem DJI WB37-Akku/Akku der NP-F-Serie (erfordert NP-F-Akkuadapter)

Remote-Monitoranschluss 3,5-mm-Stereobuchse × 1, microSD-Kartensteckplatz × 1, HDMI-Typ-A-Videoeingangsport × 1, Remote-Monitor-Erweiterungsplatte, Hochgeschwindigkeitsanschluss (weiblich) × 1, Remote-Monitor-Zubehörerweiterungsanschluss × 1, USB 3.1 Typ-C-Datenanschluss × 1

Remote-Monitor-Erweiterungsanschluss Remote-Monitor-Erweiterungs-Hochgeschwindigkeitsanschluss (männlich) × 1, HDMI 1.4 Typ-A-Videoausgangsanschluss × 1, 6-polig 1B DC-IN (DC 6,8–17,6 V) × 1, 3G-SDI (Pegel A) BNC-Videoausgang × 1
