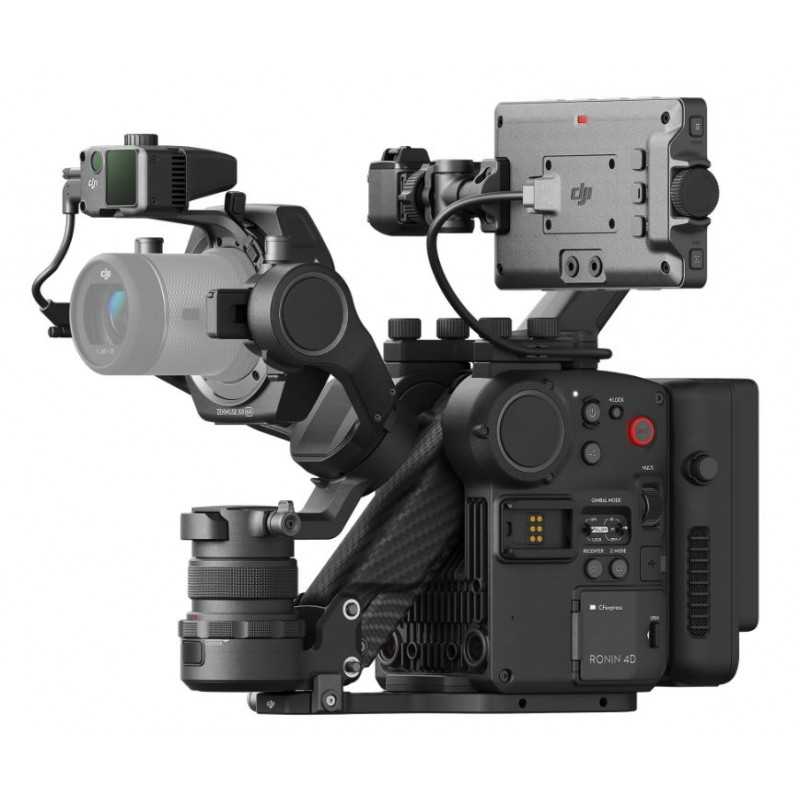

Fotocamera portatile DJI Ronin 4D-6K

Integrato e modulare: entrambi realizzati in un'unica fotocamera

DJI Ronin 4D offre un design completamente unico. Realizzato con fibra di carbonio e alluminio e magnesio, il suo corpo solido integra i sistemi di imaging, stabilizzazione e messa a fuoco, nonché trasmissione e controllo wireless. Ciò evita la configurazione che richiede tempo e consente riprese più rapide.

Potenza di calcolo

Ronin 4D è dotato di Zenmuse X9, DJILa fotocamera full-frame di punta dell'azienda. Dispone inoltre DJIL'ultimo sistema di elaborazione delle immagini, CineCore 3.0. Questo sistema utilizza DJIChip proprietario per fornire un'architettura del processore avanzata, offrendo potenza di elaborazione estremamente elevata in una telecamera cinematografica compatta. CineCore 3.0 consente a Ronin 4D di supportare la registrazione interna di video Apple ProRes RAW, ProRes 422 HQ e H.264. Supporta anche la registrazione video fino a 8K/75fps e 4K/120fps, offrendo molteplici opzioni per la creazione di livello professionale.

Risoluzione

Il video DCI 8K (8192×4320)/60fps conserva ogni minimo dettaglio, dal ricco fogliame all'architettura stimolante, dalla grana della pelle alle ciocche di capelli, il tutto con una qualità impeccabile. Per coloro che necessitano di output in 4K, la registrazione in 8K offre opzioni creative senza precedenti con maggiore flessibilità per ritagliare, ricomporre e stabilizzare i video in post.

ISO elevati

Zenmuse X9 supporta la doppia ISO nativa (X9-8K: 800/4000; X9-6K: 800/5000), che registra immagini con dettagli squisiti e rumore minimo, anche durante le riprese di un paesaggio urbano serale o di una spiaggia, o una scena illuminata da una debole luce di candela .

Con oltre 14 stop di gamma dinamica, Zenmuse X9 offre transizioni naturali di luci e ombre in condizioni di illuminazione complesse come scene in controluce e luce solare diretta. Queste scene tradizionalmente difficili ora possono essere catturate facilmente e con sicurezza.

Scienza del colore

Con il DJI Cinema Color System (DCCS) e la solida potenza di calcolo fornita da CineCore 3.0, Zenmuse X9 è in grado di conferire alle immagini un aspetto cinematografico mantenendo colori autentici e accurati. Supporta anche il flusso di lavoro ACES standard del settore per una facile compatibilità con le tonalità di colore di altre videocamere cinematografiche.

Filtri ND a 9 stop integrati

X9 dispone di filtri ND di alta qualità incorporati a 9 stop (da ND 2 a ND 512 o da ND 0,3 a ND 2,7) che possono essere commutati rapidamente e facilmente grazie a un sistema motorizzato interno. Questi filtri sono stati progettati anche per adattarsi e completare la scienza del colore di Ronin 4D.

Lenti DL

L'innesto DL standard di X9 supporta tre obiettivi a focale fissa full frame compatti. Gli alloggiamenti sono realizzati in leggera fibra di carbonio monoscocca, quindi ogni obiettivo pesa solo 180 g. Di più DJI le lenti saranno disponibili in futuro.

Supporti intercambiabili

X9 supporta supporti per obiettivi intercambiabili, inclusi DJIL'attacco DL proprietario e gli attacchi di terze parti come Leica M. Gli obiettivi ultragrandangolari, f/0,95 ad ampia apertura, zoom motorizzato, macro e anamorfici compatibili con le tradizionali videocamere cinematografiche funzionano anche su X9, fornendo obiettivi flessibili opzioni.

Controllo senza fili

Sia che tu stia utilizzando obiettivi con messa a fuoco manuale o automatica, i moduli dedicati montati su X9 possono ottenere il controllo dell'obiettivo wireless e persino la messa a fuoco automatica.

Stabilizzazione a 4 assi

DJI Ronin 4D aggiunge un asse Z al tradizionale gimbal a 3 assi, che riduce efficacemente le vibrazioni verticali della fotocamera e offre prestazioni di stabilizzazione alla pari di un dolly. I quattro assi lavorano insieme a un sensore ToF verso il basso, sensori visivi doppi in avanti e verso il basso, un'IMU e un barometro integrati e un nuovo algoritmo avanzato per portare la stabilizzazione generale a un livello completamente nuovo.

Quando questo corpo compatto si combina con le sue potenti capacità di stabilizzazione, i movimenti complessi della fotocamera che prima erano molto costosi da ottenere ora sono facilmente ottenibili.

Camera Gimbal integrata

Ronin 4D integra i sistemi di imaging e stabilizzazione mantenendo solo il sensore e i componenti ottici necessari nella fotocamera gimbal. L'asse di inclinazione del gimbal utilizza due motori simmetrici, mentre sia l'asse di rotazione che l'asse di rotazione sono progettati con un buffer di rigidità aggiuntivo.

Il sistema gimbal compatto e portatile consente di iniziare le riprese senza la necessità di un noioso bilanciamento manuale. Ciò offre anche riprese stabili, anche con obiettivi che hanno un baricentro mobile durante l'uso.

Con un corpo altamente integrato e una robusta forza del motore, Ronin 4D offre le migliori prestazioni di stabilizzazione e tracciamento dell'intera serie Ronin finora con un peso incredibilmente leggero. Inoltre, può passare alla modalità Sport con la semplice pressione di un pulsante, consentendo al gimbal di reagire rapidamente ai movimenti del direttore della fotografia.

Supporta anche il controllo del gimbal wireless e configurazioni di montaggio versatili per vari scenari di ripresa.

Active Track Pro

DJILa visione artificiale proprietaria, la tecnologia di apprendimento profondo e la solida potenza di calcolo di CineCore 3.0 si combinano in ActiveTrack Pro, che consente riprese di tracciamento standard cinematografiche, anche in una sola ripresa. Questa tecnologia consente inoltre di tracciare i soggetti da distanze maggiori e offre la regolazione della composizione con messa a fuoco automatica continua per mantenere i soggetti a fuoco durante le riprese di rilevamento.

Forma d'onda LiDAR

DJI Ronin 4D rende la messa a fuoco manuale più facile che mai. La tecnologia di assistenza alla messa a fuoco visualizzata mostra i punti di misurazione sul monitor principale e su quello remoto in una vista semplificata dall'alto verso il basso. Ciò fornisce una forma d'onda LiDAR innovativa e intuitiva per individuare rapidamente i punti di messa a fuoco e consentire regolazioni della messa a fuoco con estrema precisione. Anche gli operatori con poca o nessuna esperienza possono diventare rapidamente esperti nella messa a fuoco manuale.

Misurazione della gamma LiDAR

Il telemetro LiDAR può proiettare fino a 43.200 punti di rilevamento entro un raggio di rilevamento di 10 metri. Rispetto all'autofocus a rilevamento di fase (PDAF), il sistema di messa a fuoco LiDAR di Ronin 4D può mettere a fuoco più velocemente, senza compromettere la qualità dell'immagine o fare affidamento sulla struttura della superficie del soggetto. Ciò è particolarmente utile in ambienti con scarsa illuminazione e si traduce in capacità di messa a fuoco eccezionali rispetto ad altre telecamere cinematografiche.

Messa a fuoco automatica

Con il nuovo sistema di messa a fuoco LiDAR, Ronin 4D è in grado di mantenere la messa a fuoco anche in presenza di forti sfocature dovute al movimento dei soggetti in rapido movimento. Con il motore di messa a fuoco montato, l'autofocus è disponibile anche su obiettivi manuali. La messa a fuoco automatica continua sui soggetti può essere abilitata insieme ad ActiveTrack Pro, rendendolo particolarmente conveniente per gli operatori solitari.

Messa a fuoco manuale automatizzata

La modalità di messa a fuoco manuale automatizzata (AMF) offre la precisione e la flessibilità della messa a fuoco manuale con la comodità dell'autofocus. La rotellina di messa a fuoco ruoterà in sincronia quando il punto AF cambia, ma i cineasti possono assumere il controllo manuale in qualsiasi momento. La rotella di messa a fuoco sull'impugnatura destra dispone anche di uno smorzamento dinamico con tecnologia elettromagnetica. Ciò offre ai cineasti un senso fisico dei cambiamenti di messa a fuoco, fornendo un'esperienza di messa a fuoco più intuitiva e moderna che non ha rivali nel settore odierno.

Prestazioni di trasmissione video

Ronin 4D utilizza il nuovissimo DJI Tecnologia di trasmissione video O3 Pro, che offre un raggio di trasmissione di 20.000 piedi che sarebbe inimmaginabile sulle soluzioni tradizionali. Oltre a 2,4 GHz e 5,8 GHz, supporta la banda di frequenza DFS e un algoritmo di crittografia AES a 256 bit in grado di trasmettere un feed FHD a 1080p/60 fps a più monitor remoti contemporaneamente con sicurezza, stabilità e capacità anti-interferenza notevolmente migliorate.

DJIIl chip proprietario di Ronin 4D alimenta il sistema di imaging, il trasmettitore video, il ricevitore video e il monitor remoto. Insieme, questi componenti formano un sistema di trasmissione wireless ottimizzato, con ogni collegamento esplicitamente ottimizzato per fornire una latenza di trasmissione end-to-end estremamente bassa.

Progettazione Integrata

Il Trasmettitore Video 4D può essere montato direttamente su Ronin 4D e alimentato dalla batteria del corpo principale. Con un ricevitore video wireless integrato, il monitor remoto ad alta luminosità ha un display touchscreen da 7 pollici, 1.500 nit ad alta luminosità e un'ampia gamma di colori che può emettere segnali HDMI e SDI attraverso il modulo di espansione. Il suo corpo compatto e leggero offre una portabilità ottimale e una configurazione efficiente in modo che gli utenti possano iniziare a scattare immediatamente.

Tiro coordinato

Il monitor remoto ad alta luminosità supporta un trasmettitore con più ricevitori per feed video e audio. Sono disponibili due modalità di trasmissione. La prima è la modalità Broadcast, che non pone limiti al numero di ricevitori ed è adatta al monitoraggio con troupe numerose. La seconda è la modalità di controllo, che supporta il funzionamento coordinato di due ricevitori.

Il monitor remoto ad alta luminosità può essere collegato alle impugnature di Ronin 4D, DJI ruote maestre, DJI Force Pro, o il nuovo DJI Follow Focus a tre canali. Ciò consente il controllo remoto della messa a fuoco e dei movimenti del gimbal con elevata precisione, l'avvio e l'arresto della registrazione e le regolazioni delle impostazioni della fotocamera per soddisfare i più elevati standard di ripresa coordinata sui set. Inoltre, il sensore giroscopico integrato trasforma il monitor in un controller di movimento remoto per il gimbal di Ronin 4D.

Modalità di controllo dello specchio

La modalità di controllo dello specchio offre al monitor remoto ad alta luminosità un'interfaccia di controllo identica a quella del monitor principale, comprese tutte le funzionalità avanzate come la riproduzione di clip sorgente e le impostazioni della fotocamera e del gimbal, che ora possono essere regolate a distanza anche quando Ronin 4D è montato su piattaforme di espansione come un fiocco, una camma per cavi o un supporto per veicoli.

Registrazione e riproduzione indipendenti

Il monitor remoto ad alta luminosità ha uno slot per schede microSD integrato che supporta la registrazione indipendente di video fino a 1080p/60fps. Quando vengono utilizzati più monitor remoti insieme, ciascun monitor può riprodurre clip separatamente senza interferire con gli altri monitor.

Magazzinaggio

Ronin 4D ha uno slot CFexpress Type-B integrato insieme a una porta di espansione USB 3.1 Type-C per la registrazione direttamente su un disco multimediale esterno. Offre anche la registrazione interna dei video con le specifiche più elevate DJI PROSSD 1TB, che può essere collegato direttamente a un computer tramite cavo USB-C per accedere ai media senza un tradizionale lettore SSD. Queste scelte di storage forniscono soluzioni per un'elevata redditività e per coloro che desiderano una combinazione impareggiabile di prestazioni e stabilità.

Registrazione del suono

Ronin 4D è dotato di microfoni integrati che supportano la registrazione audio a 24 bit a doppio canale. Fornisce inoltre jack da 3,5 mm e porte per microfono XLR per più soluzioni di input audio.

Durata della batteria

Proprio come Ronin 2 e Inspire 2, DJI Ronin 4D utilizza le batterie intelligenti TB50, che offrono fino a 2,5 ore di autonomia e possono essere ricaricate completamente in appena 1,5 ore. È inoltre supportato il riscaldamento automatico per consentire un funzionamento affidabile in condizioni di freddo intenso.

Specifiche

Generale

Dimensioni del corpo principale (lunghezza×larghezza×altezza) 235×115×160 mm

Dimensioni complessive (lunghezza×larghezza×altezza) 309×290×277 mm

Peso del gimbal ca. 1,04 kg

Peso del corpo principale ca. 1,45 kg

Peso complessivo ca. 4,67 kg (dopo aver installato tutti i moduli nella combo, escluse lente e scheda di memoria)

Tempo di funzionamento massimo ca. 150 minuti

Funzioni intelligenti ActiveTrack Pro, Autofocus (supporta il riconoscimento del viso/corpo umano e l'inquadratura di qualsiasi soggetto)

Temperatura di stoccaggio da -20° a 60° C (da -4° a 140° F)

Temperatura di esercizio da -10° a 40° C (da 14° a 104° F)

Telecamera

Dimensioni del sensore Sensore di immagine CMOS full frame da 35 mm

Attacco per obiettivo di base Attacco DX e supporto per altre unità di attacco

Supporti per obiettivi supportati Attacco DL (standard), attacco M e attacco E

Obiettivo DL DJI DL 24mm F2.8 LS ASPH, DJI DL 35mm F2.8 LS ASPH, DJI DL 50mm F2.8 LS ASF

Intervallo dinamico 14+ arresti

Bilanciamento del bianco Manuale 2.000-11.000 Kelvin e regolazione della tinta, supporta AWB

Gamma D-Log, Rec.709, HLG

Gamma EI X9-8K: EI 200-12800, Dual Native ISO 800/4000, X9-6K: EI 200-12800, Dual Native ISO 800/5000

Otturatore elettronico con velocità dell'otturatore 1/24s-1/8000s

ND Filtri ND integrati a 9 stop: Trasparente, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4 ), 512 (2.7)

Messa a fuoco automatica con controllo della messa a fuoco, messa a fuoco manuale, messa a fuoco manuale automatizzata

File system supportato exFAT

Formato di registrazione Apple ProRes RAW HQ/Apple ProRes RAW, Apple ProRes 422 HQ/Apple ProRes 422, H.264 (4:2:0 10-bit)

Supporti di memorizzazione DJI PROSSD 1TB, CFexpress 2.0 Tipo B, SSD USB-C

DJI Formato di registrazione PROSSD 1TB Nessuna restrizione sul formato di registrazione

Formato di registrazione CFexpress 2.0 di tipo B ProRes 422 HQ: 6K: 23.976/24/25/29.97/30fps, C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120 fps; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120 fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/ 60/72/96/100/120 fps

Formato di registrazione SSD USB-C ProRes 422 HQ: C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/60fps ; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/60fps

Microfono incorporato Stereo a 2 canali integrato

Formato audio LPCM 2 canali, 24 bit 48 kHz

Gimbal

Gamma meccanica Panoramica: ±330°, Inclinazione: da -75° a 175°, Rollio: da -90° a 230°, Gamma asse Z: circa 130 mm

Gamma controllabile Panoramica: ±285°, Inclinazione: da -55° a +155°, Rotazione: ±35°

Velocità massima di controllo (°/s) DJI Master Wheels o DJI Force Pro: Inclinazione: 360°/s, Rollio: 360°/s, Panoramica: 360°/s; Manopole Ronin 4D: inclinazione: 120°/s, rotazione: 120°/s, panoramica: 120°/s

Carico utile massimo dell'asse Z 2000 g (incluso gimbal da 1040 g)

Gamma di vibrazioni angolari ±0,01°

Telemetro LiDAR

Peso 88 g

Dimensioni (lunghezza×larghezza×altezza) 71×47×34 mm

Temperatura di esercizio da -10° a 40° C (da 14° a 104° F)

Precisione di misurazione della gamma LiDAR 0,3-1 m (±1%), 1-10 m (±1,5%)

FOV da 30 cm a 3 m @>18% riflettività 60° (orizzontale) × 45° (verticale), da 30 cm a 10 m @>18% riflettività 60° (orizzontale) × 7° (verticale)

Classe di sicurezza 1 (IEC 60825-1:2014) (sicuro per gli occhi umani)

Ambiente operativo Utilizzare in ambienti con superfici riflettenti diffuse (>10%, come muri, alberi, persone, ecc.) NON utilizzare in ambienti con nebbia densa e non puntarlo su o attraverso superfici di vetro.

Lunghezza d'onda laser 940 nm

Durata dell'impulso singolo Due tipi di impulsi emessi in circolazione: 5ns e 33,4ns.

Potenza massima del laser 6 W

Monitor principale

Dimensioni dello schermo 5,5 pollici (diagonale)

Risoluzione 1920×1080

Frequenza di aggiornamento 60 Hz

Luminosità massima 1000 cd/m²

Schermo LCD touchscreen rotante

Batteria

Tipo di batteria Batteria intelligente TB50

Capacità 4280 mAh

Energia 97,58 Wh

Tensione 22,8 V

Tensione di carica massima 26,1 V

Potenza massima di ricarica 180 W

Intervallo di temperatura di carica Da 5° a 40° C (da 41° a 104° F)

Tempo di ricarica ca. 1,5 ore (con alimentatore standard da 86 W)

DJI Trasmissione video O3 Pro

Distanza di trasmissione massima 20.000 piedi (circa 6 km, conforme FCC)

Risoluzione massima di trasmissione e frame rate 1920 × 1080 a 60 fps

Latenza end-to-end minima 100 ms o 68 ms [9]

Frequenza wireless Banda di frequenza non DFS: 2,400-2,483 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz; Banda di frequenza DFS: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz

Potenza del trasmettitore (EIRP) 2,400-2,4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5.150-5.250 GHz,

Larghezza di banda massima 40 MHz

Velocità in bit massima 50 Mbps

Interfaccia

Jack di ingresso stereo TRS da 3,5 mm del corpo principale × 1 (supporta microfono, microfono di alimentazione plug-in e ingressi di linea), jack di uscita stereo da 3,5 mm × 1, porta dati USB 3.1 di tipo C × 1, 1B DC a 6 pin IN (12-30 V CC) × 1, porta di alimentazione per montaggio batteria (femmina) × 1, porta dati piastra di espansione 4D (femmina) × 1, porta monitor principale ad alta luminosità × 1, porta impugnature × 2, porta maniglia superiore × 1, Porta di uscita video HDMI di tipo A × 1 [11]

X9 Gimbal LiDAR Range Finder/Porta motore messa a fuoco × 2

Montaggio batteria TB50 Montaggio batteria Porta di alimentazione (maschio) × 1, Porta batteria TB50 × 1

Trasmettitore video 4D

Dimensioni 89×21×137 mm

Porta trasmettitore video 4D Porta dati piastra di espansione 4D (maschio) × 1, connettore antenna SMA × 4, porta dati USB 3.1 di tipo C × 1, porta di alimentazione montaggio batteria (femmina) × 1, porta di alimentazione montaggio batteria (maschio) × 1

Monitor remoto

Dimensioni 216×58×166 mm (include la gabbia del monitor)

Dimensioni schermo 7 pollici (diagonale)

Luminosità massima 1500 cd/m²

Risoluzione dello schermo 1920×1200

Frequenza di aggiornamento 60 Hz

Durata massima della batteria ca. 2 ore

Temperatura di esercizio Da 0° a 40° C (da 32° a 104° F)

Temperatura di stoccaggio da -20° a 60° C (da -4° a 140° F)

Sistema di alimentazione DJI Batteria WB37/Batteria serie NP-F (richiede adattatore batteria NP-F)

Porta per monitor remoto Jack stereo da 3,5 mm × 1, Slot per scheda microSD × 1, Porta di ingresso video HDMI tipo A × 1, Piastra di espansione per monitor remoto Porta ad alta velocità (femmina) × 1, Porta di espansione per accessori per monitor remoto × 1, USB 3.1 Porta dati di tipo C × 1

Porta di espansione del monitor remoto Porta di espansione del monitor remoto ad alta velocità (maschio) × 1, HDMI 1.4 Porta di uscita video di tipo A × 1, 1B DC-IN a 6 pin (6,8-17,6 V CC) × 1, 3G-SDI (livello A) Porta di uscita video BNC × 1
