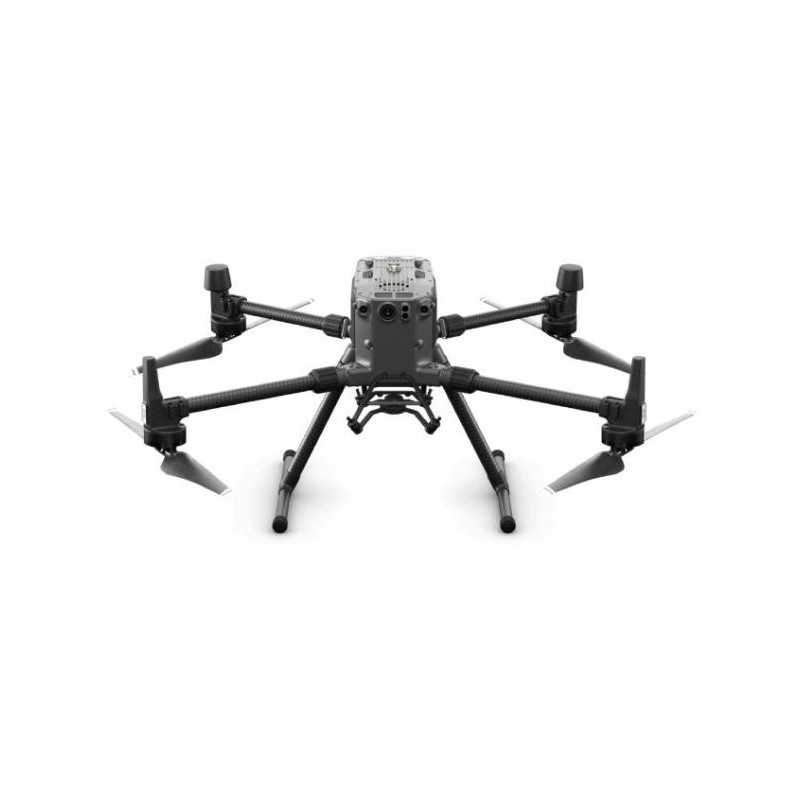

DJI Matrice 300 RTK Drohne + Zenmuse H20T

Die Matrice 300 RTK ist DJI's neueste kommerzielle Drohnenplattform, die sich von modernen Luftfahrtsystemen inspirieren lässt. Mit bis zu 55 Minuten Flugzeit, fortschrittlichen KI-Funktionen, 6 Richtungserkennung und Positionierung und mehr setzt die M300 RTK einen völlig neuen Standard, indem sie Intelligenz mit hoher Leistung und unübertroffener Zuverlässigkeit kombiniert.

• 15 km maximale Übertragung
• 55 Minuten maximale Flugzeit
• 6 Richtungserkennung und Positionierung
• Primäre Fluganzeige
• Schutzart IP45
• -20 °C bis 50 °C Betriebstemperatur
• Hot-Swap-fähiger Akku
• UAV-Gesundheitsmanagementsystem

Verbessertes Übertragungssystem

Das brandneue OcuSync Enterprise ermöglicht eine Übertragung in einer Entfernung von bis zu 15 km und unterstützt Dreikanal-1080p-Video. Die automatische Umschaltung in Echtzeit zwischen 2,4 GHz und 5,8 GHz ermöglicht einen zuverlässigeren Flug in Umgebungen mit hoher Interferenz, während die AES-256-Verschlüsselung eine sichere Datenübertragung bietet.

• 15 km Übertragungsreichweite
• 1080p Dreikanal-Video
• 2,4 / 5,8 GHz Automatische Umschaltung in Echtzeit

Verbesserte Flugleistung

Das verfeinerte Flugzeugzellen- und Antriebssystemdesign sorgt für einen effizienteren und stabileren Flug, selbst unter rauen Bedingungen.

• 55 Minuten maximale Flugzeit
• 7 m/s maximale Abstiegsgeschwindigkeit
• 7000 m Dienstgipfelhöhe
• 15 m/s Windwiderstand
• 23 m/s Höchstgeschwindigkeit

Mehrere Payload-Konfigurationen

Konfigurieren Sie Ihre M300 RTK so, dass sie Ihren Missionsanforderungen entspricht. Montieren Sie bis zu 3 Nutzlasten gleichzeitig mit einer maximalen Nutzlastkapazität von 2,7 kg.

• Einzelner nach unten gerichteter Gimbal
• Einzelner nach oben gerichteter Gimbal x Einzelner nach unten gerichteter Gimbal
• Einzelner nach oben gerichteter Gimbal x zwei nach unten gerichtete Gimbals

Live-Missionsaufzeichnung

Zeichnen Sie Missionsaktionen wie Flugzeugbewegung, Gimbal-Ausrichtung, Fotoaufnahmen und Zoomstufe auf, um Beispiel-Missionsdateien für zukünftige automatisierte Inspektionen zu erstellen.

KI-Spot-Check

Automatisieren Sie Routineinspektionen und erfassen Sie jedes Mal konsistente Ergebnisse. Die integrierte KI erkennt das interessierende Objekt und identifiziert es in nachfolgenden automatisierten Missionen, um eine konsistente Rahmung sicherzustellen.

Wegpunkte 2.0

Erstellen Sie bis zu 65.535 Wegpunkte und legen Sie an jedem Wegpunkt mehrere Aktionen für eine oder mehrere Nutzlasten, einschließlich denen von Drittanbietern, fest. Die Flugwegplanung ist ebenfalls optimiert, um die Flexibilität und Effizienz Ihrer Missionen zu maximieren.

Punktgenau

Markieren Sie ein Objekt in der Kamera- oder Kartenansicht mit einem kurzen Antippen, und fortschrittliche Sensorfusionsalgorithmen berechnen sofort seine Koordinaten, die als AR-Symbol auf alle Kameraansichten projiziert werden. Der Standort des Subjekts wird automatisch mit einer anderen Fernbedienung oder mit Online-Plattformen wie z DJI FlightHub.

Punktgenau

Markieren Sie ein Objekt in der Kamera- oder Kartenansicht mit einem kurzen Antippen, und fortschrittliche Sensorfusionsalgorithmen berechnen sofort seine Koordinaten, die als AR-Symbol auf alle Kameraansichten projiziert werden. Der Standort des Subjekts wird automatisch mit einer anderen Fernbedienung oder mit Online-Plattformen wie z DJI FlightHub9.

Intelligente Spur

Identifizieren und verfolgen Sie sich bewegende Motive wie Personen, Fahrzeuge und Boote mit der Smart Track-Funktion, bei der der Auto-Zoom für eine stabile Verfolgung und Anzeige angewendet wird. Der dynamische Standort des Subjekts wird kontinuierlich erfasst und an eine andere Fernbedienung oder an weitergegeben DJI FlightHub.

Situationsbewusstsein auf Luftfahrtniveau

Die M300 RTK verwendet ein neues Primary Flight Display (PFD), das Flug-, Navigations- und Hindernisinformationen integriert, um dem Piloten ein außergewöhnliches Situationsbewusstsein zu ermöglichen.

Fluginformationen

Fluginformationen wie Flugzeuglage, Höhe und Geschwindigkeit sowie Windgeschwindigkeit und Windrichtung werden alle intuitiv dargestellt.

Navigationsanzeige

Piloten können auch den Live-Status des Flugkurses, der Flugbahn, der PinPoint-Informationen und der Home-Point-Projektion auf effizientere Weise anzeigen. Visualisieren Sie alle Hindernisse in der Nähe auf einmal mit der neuen Hinderniskarte, damit Sie umfassend informiert sind.

Erweiterte duale Steuerung

Jeder Bediener kann jetzt mit einem einzigen Antippen die Kontrolle über das Flugzeug oder die Nutzlast erlangen. Dies schafft neue Möglichkeiten für Einsatzstrategien sowie eine höhere Flexibilität im Einsatz.

Ein leistungsstarkes Bildverarbeitungssystem, auf das Sie sich verlassen können

Um die Sicherheit während des Fluges und die Stabilität des Flugzeugs zu verbessern, erscheinen auf allen sechs Seiten des Flugzeugs Dual-Vision- und ToF-Sensoren, die eine maximale Erkennungsreichweite von bis zu 40 m bieten, mit Optionen zur Anpassung des Erfassungsverhaltens des Flugzeugs über die DJI Pilot-App. Selbst in komplexen Betriebsumgebungen trägt dieses 6 Richtungserfassungs- und Positionierungssystem dazu bei, das Flugzeug und die Mission sicher zu halten.

Professionelle Wartung für Ihre Drohnenflotte

Das neue integrierte Gesundheitsmanagementsystem zeigt den aktuellen Status aller Systeme, Benachrichtigungsprotokolle und eine vorläufige Anleitung zur Fehlerbehebung an. Ebenfalls im System enthalten sind die Flugprotokolle, die Dauer und der Kilometerstand des Flugzeugs während seines gesamten Lebenszyklus sowie Tipps zur Pflege und Wartung des Flugzeugs.

Redundanzsysteme für sicherere Flüge

Die integrierten fortschrittlichen Redundanzsysteme der M300 RTK tragen dazu bei, dass Ihre kritischen Missionen auch in unerwarteten Szenarien am Laufen bleiben.

Anpassungsfähiger als je zuvor

• IP45
• Selbstheizende Batterie
• -20 °C bis 50 °C
• Anti-Kollisions-Leuchtfeuer
• AirSense ADS-B-Empfänger

DJI Pilot

DJI Pilot wurde speziell für Unternehmensanwender entwickelt, um die Leistungsfähigkeit ihrer zu entfesseln DJI Drohnen. Mit einer Entwicklung speziell für die M300 RTK, DJI Pilot optimiert Ihre Flugfähigkeit für Spitzenleistungen.

DJI FlightHub

DJI FlightHub ist eine Komplettlösung für die Verwaltung Ihres Drohnenbetriebs und unterstützt große Organisationen bei der effektiven Skalierung ihrer Luftoperationen. Kompatibel mit der M300 RTK können Sie FlightHub direkt in Ihre bestehende Flotte integrieren DJI Drohnen und nutzen Sie deren Luftinformationen in Ihrer gesamten Organisation.

Payload-SDK

Integrieren Sie eine Vielzahl von Nutzlasten von Drittanbietern wie Gasdetektoren, Lautsprecher, multispektrale Sensoren und mehr. Payload SDK unterstützt DJI SkyPort, DJI SkyPort V2 und DJI X-Port. Diese verkürzen den Lebenszyklus der Nutzlastentwicklung erheblich und maximieren das Potenzial Ihrer Nutzlasten in vielfältigeren Szenarien.

Integriertes SDK

Nutzen Sie die volle Rechenleistung Ihrer M300 RTK. Das integrierte SDK unterstützt die kundenspezifische Entwicklung einer breiten Palette von Funktionen wie 6 Richtungserkennung und Positionierung, UAV Health Management System, Waypoints 2.0 und mehr.

Mobil-SDK

Mit einem großen Netzwerk von mobilen Anwendungen von Drittanbietern können Sie die Fähigkeiten Ihrer Drohnenplattform freischalten, um spezielle Missionsanforderungen zu erfüllen. Mithilfe des Mobile SDK unterstützt die M300 RTK die Entwicklung hochgradig anpassbarer mobiler Apps.

Spezifikationen

Flugzeug

Abmessungen Aufgeklappt, ohne Propeller, 810 × 670 × 430 mm (L × B × H), zusammengeklappt, mit Propellern, 430 × 420 × 430 mm (L × B × H)

Diagonaler Radstand 895 mm

Gewicht (mit einzelnem nach unten gerichtetem Gimbal) Ca. 3,6 kg (ohne Batterien), Ca. 6,3 kg (mit zwei TB60-Akkus)

Maximale Nutzlast des einzelnen Gimbal-Dämpfers 930 g

Maximales Startgewicht 9 kg

Betriebsfrequenz 2,4000–2,4835 GHz, 5,725–5,850 GHz

EIRP 2,4000–2,4835 GHz: 29,5 dBm (FCC); 18,5 dBm (CE), 18,5 dBm (SRRC); 18,5 dBm (MIC); 5,725–5,850 GHz: 28,5 dBm (FCC); 12,5 dBm (CE), 28,5 dBm (SRRC)

Schwebegenauigkeit (P-Modus mit GPS) Vertikal: ±0,1 m (Sichtsystem aktiviert), ±0,5 m (GPS aktiviert), ±0,1 m (RTK aktiviert) ; Horizontal: ±0,3 m (Sichtsystem aktiviert), ±1,5 m (GPS aktiviert), ±0,1 m (RTK aktiviert)

RTK-Positionierungsgenauigkeit Bei aktiviertem und fixiertem RTK: 1 cm + 1 ppm (horizontal), 1,5 cm + 1 ppm (vertikal)

Max. Winkelgeschwindigkeit Nicken: 300°/s, Gieren: 100°/s

Max. Neigungswinkel 30° (P-Modus, Forward Vision System aktiviert: 25°)

Max. Aufstiegsgeschwindigkeit S-Modus: 6 m/s, P-Modus: 5 m/s

Max. Abstiegsgeschwindigkeit (vertikal) S-Modus: 5 m/s, P-Modus: 4 m/s

Max. Abstiegsgeschwindigkeit (Neigung) S-Modus: 7 m/s

Max. Geschwindigkeit S-Modus: 23 m/s, P-Modus: 17 m/s

Dienstgipfelhöhe über Meeresspiegel 5000 m (mit 2110-Propeller, Abfluggewicht ≤ 7 kg) / 7000 m (mit 2195-Propeller, Abfluggewicht ≤ 7 kg)

Max. Windwiderstand Max. Windwiderstand 15 m/s (12 m/s beim Starten oder Landen)

Maximale Flugzeit 55 min

Unterstützt DJI Gimbals Zenmuse XT2/XT S/Z30/H20/H20T/DJI P1/DJI L1

Unterstützte Gimbal-Konfigurationen Einzelner abwärts gerichteter Gimbal, zwei abwärts gerichtete Gimbals, einzelner aufwärts gerichteter Gimbal, aufwärts und abwärts gerichtete Gimbals, dreifache Gimbals

Schutzart IP45

GNSS GPS+GLONASS+BeiDou+Galileo

Betriebstemperatur -20 °C bis 50 °C (-4 °F bis 122 °F)

Fernbedienung

Betriebsfrequenz 2,4000–2,4835 GHz, 5,725–5,850 GHz

Max. Übertragungsreichweite (ungehindert, störungsfrei) NCC/FCC: 15 km, CE/MIC: 8 km, SRRC: 8 km

EIRP 2,4000-2,4835 GHz: 29,5 dBm (FCC) 18,5 dBm (CE), 18,5 dBm (SRRC); 18,5 dBm (MIC); 5,725–5,850 GHz: 28,5 dBm (FCC); 12,5 dBm (CE), 20,5 dBm (SRRC)

Name des externen Akkus: WB37 Intelligent Battery, Kapazität: 4920 mAh, Spannung: 7,6 V, Typ: LiPo, Energie: 37,39 Wh, Ladezeit (mit BS60 Intelligent Battery Station): 70 Minuten (15 °C bis 45 °C); 130 Minuten (0°C bis 15°C)

Eingebauter Akku Typ: 18650 Lithium-Ionen-Akku (5000 mAh bei 7,2 V), Aufladen: Verwenden Sie ein USB-Ladegerät mit Spezifikation von 12 V / 2 A, Nennleistung: 17 W, Ladezeit: 2 Stunden und 15 Minuten (mit einem USB-Ladegerät mit Angabe von 12V / 2A)

Akkulaufzeit Eingebauter Akku: Ca. 2,5 h, eingebauter Akku + externer Akku: Ca. 4,5 Std

USB-Netzteil 5 V / 1,5 A

Betriebstemperatur -20 °C bis 40 °C (-4 °F bis 104 °F)

Vision-System

Hinderniserkennungsbereich vorwärts/rückwärts/links/rechts: 0,7–40 m, aufwärts/abwärts: 0,6–30 m

Sichtfeld vorwärts/rückwärts/abwärts: 65° (H), 50° (V), links/rechts/aufwärts: 75°(H), 60°(V)

Betriebsumgebung Oberflächen mit klaren Mustern und angemessener Beleuchtung (> 15 Lux)

Infrarot-ToF-Sensorsystem

Hinderniserkennungsbereich 0,1-8 m

Sichtfeld 30° (±15°)

Betriebsumgebung Große, diffuse und reflektierende Hindernisse (Reflexionsvermögen >10 %)

Zusatzscheinwerfer oben und unten

Effektive Leuchtweite 5 m

FPV-Kamera

Auflösung 960p

Sichtfeld 145°

Bildrate 30 fps

Intelligente Flugbatterie

Nennen Sie TB60

Kapazität 5935 mAh

Spannung 52,8 V

Akkutyp LiPo 12S

Energie 274 Wh

Nettogewicht ca. 1,35 kg

Betriebstemperatur -20 °C bis 50 °C (-4 °F bis 122 °F)

Ideale Lagertemperatur 22 °C bis 30 °C (71,6 °F bis 86 °F)

Ladetemperatur -20 °C bis 40 °C (-4 °F bis 104 °F) (Wenn die Temperatur unter 5 °C liegt, wird die Selbsterwärmungsfunktion automatisch aktiviert. Das Laden bei niedriger Temperatur kann die Lebensdauer verkürzen der Batterie)

Ladezeit Mit BS60 Intelligent Battery Station: 220-V-Eingang: 60 Minuten (vollständiges Aufladen von zwei TB60-Akkus), 30 Minuten (Aufladen von zwei TB60-Akkus von 20 % auf 90 %), 110-V-Eingang: 70 Minuten (vollständiges Aufladen von zwei TB60-Akkus), 40 Minuten (Laden von zwei TB60-Akkus von 20 % auf 90 %)

BS60 Intelligente Batteriestation

Abmessungen 501*403*252mm

Nettogewicht 8,37 kg

Maximale Kapazität TB60 Intelligent Flight Battery × 8, WB37 Intelligent Battery × 4

Eingang 100-120 VAC, 50-60 Hz / 220-240 VAC, 50-60 Hz

Max. Eingangsleistung 1070 W

Ausgangsleistung 100-120 V: 750 W, 220-240 V: 992 W

Betriebstemperatur -20 °C bis 40 °C (-4 °F bis 104 °F)

In der Box

Flugzeugkörper × 1

DJI Smart-Controller-Unternehmen × 1

USB-Ladegerät × 1

USB-C-Kabel × 1

TB60 Intelligent Flight Battery × 2

WB37 Intelligente Batterie × 1

2110 Propeller (im Uhrzeigersinn) (Paar) × 1

2110 Propeller (CCW) (Paar) × 1

Fahrwerk × 2

Ersatz-Stick-Abdeckung (Paar) × 1

Ersatzpropellerhalter × 2

Ersatz-Gimbal-Dämpfer × 4

USB-Kabel (mit Doppel-A-Anschlüssen) × 1

Kalibrierungsplatte für Vision-Systeme × 1

Tragetasche × 1

Smart-Controller-Schlüsselband × 1

Gummianschlussabdeckung (Satz) × 1

Schrauben und Werkzeuge × 1

BS60 Intelligente Batteriestation × 1

Reinigungswerkzeuge × 1

Zenmuse H20T

„H“ für Hybrid

Nutzlasten mit mehreren Sensoren, die der Missionseffizienz eine ganz neue Bedeutung verleihen. Die einzigartige Intelligenz und das integrierte Design bieten beispiellose Luftbildfähigkeiten für eine Reihe kommerzieller Drohnenanwendungen.

Willkommen zu DJI's erste Hybridsensorlösung – die Zenmuse H20-Serie.

• 12 MP Weitwinkelkamera 82,9° DFOV
• 20-MP-Zoomkamera 23× optischer Hybridzoom
• Radiometrische Wärmebildkamera 640×512 px
• Laser-Entfernungsmesser 1200 m maximale Reichweite
• Schutzart IP44
• -20 °C bis 50 °C Betriebstemperatur
• Aktive Bildstabilisierung und EIS
• Nachtszenenmodus

Alle Sensoren, die Sie brauchen – in einem

Erfassen Sie alles. Aus der Nähe oder aus der Ferne. In True Living Color oder Thermal. Ein integrierter Laser-Entfernungsmesser (LRF) misst die Entfernung zu einem bis zu 1200 m entfernten Objekt. Eine leistungsstarke, integrierte Nutzlast, die fortschrittliche intelligente Funktionen für entfesselt DJI's industrielle Drohnenplattformen.

H20 – Dreifach-Sensor-Lösung

• 20-MP-Zoomkamera
• 12-MP-Weitwinkelkamera
• 1200 m LRF

H20T – Quad-Sensor-Lösung

• 20-MP-Zoomkamera
• 12-MP-Weitwinkelkamera
• 1200 m LRF
• 640×512 px radiometrische Wärmebildkamera

Distanz schließen. Leistungsstarke Zoom-Kamera

23-facher optischer Hybrid-Zoom, 200-facher maximaler Zoom

20-MP-1/1,7-Zoll-CMOS-Sensor

Video Auflösung: 4K/30fps

Alles im Blick. Breite Kamera

Äquivalente Brennweite: 24 mm, DFOV: 82,9°

12-MP-1/2,3-Zoll-CMOS-Sensor

Präzise Distanzdaten. Laser-Entfernungsmesser

Reichweite: 3 m – 1200 m

Genauigkeit: ± (0,2 m + D × 0,15 %)

Siehe das Unsichtbare. Radiometrische Wärmebildkamera

DFOV: 40,6°

Auflösung: 640 × 512, Bildrate: 30 fps

Thermische Empfindlichkeit: ≤ 50 [email protected] (NEDT)

Nutzlasten mit mehreren Sensoren

Sehen Sie das vollständige Bild, ohne Details zu verpassen, wo immer und wann immer Ihre Mission stattfindet.

Nahtlose Benutzeroberfläche

Mit einer neuen integrierten Benutzeroberfläche können Sie schnell zwischen Weitwinkel-, Zoom- und Wärmebildkameraansichten wechseln und das Zoom-FOV in der Weitwinkel- oder Wärmebildkameraansicht in der Vorschau anzeigen.

KI-Spot-Check

Automatisieren Sie Routineinspektionen und erfassen Sie jedes Mal konsistente Ergebnisse. Die KI an Bord erkennt das vorab markierte Interessensgebiet in nachfolgenden automatisierten Missionen, um eine konsistente Rahmung sicherzustellen.

KI-Spot-Check

Automatisieren Sie Routineinspektionen und erfassen Sie jedes Mal konsistente Ergebnisse. Die KI an Bord erkennt das vorab markierte Interessensgebiet in nachfolgenden automatisierten Missionen, um eine konsistente Rahmung sicherzustellen.

Hochauflösendes Rasterfoto

Erfassen Sie einen interessanten Bereich in der breiten Kameraansicht, und die Zoomkamera nimmt automatisch eine Reihe von 20-MP-Bildern des Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert, das detaillierter betrachtet werden kann.

KI-Spot-Check

Automatisieren Sie Routineinspektionen und erfassen Sie jedes Mal konsistente Ergebnisse. Die integrierte KI erkennt das vorab markierte Interessengebiet in nachfolgenden automatisierten Missionen, um eine konsistente Rahmung sicherzustellen.

Hochauflösendes Rasterfoto

Erfassen Sie einen interessanten Bereich in der breiten Kameraansicht, und die Zoomkamera nimmt automatisch eine Reihe von 20-MP-Bildern des Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert, das detaillierter betrachtet werden kann.

Punktgenau

Ein schnelles Antippen markiert ein Objekt im Sichtfeld, fortschrittliche Sensorfusionsalgorithmen liefern sofort seine Koordinaten.

KI-Spot-Check

Automatisieren Sie Routineinspektionen und erfassen Sie jedes Mal konsistente Ergebnisse. Die KI an Bord erkennt das vorab markierte Interessensgebiet in nachfolgenden automatisierten Missionen, um eine konsistente Rahmung sicherzustellen.

Hochauflösendes Rasterfoto

Erfassen Sie einen interessanten Bereich in der breiten Kameraansicht, und die Zoomkamera nimmt automatisch eine Reihe von 20-MP-Bildern des Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert, das detaillierter betrachtet werden kann.

Punktgenau

Ein schnelles Antippen markiert ein Objekt im Sichtfeld, fortschrittliche Sensorfusionsalgorithmen liefern sofort seine Koordinaten.

Intelligente Spur

Identifizieren und verfolgen Sie sich bewegende Motive wie Personen, Fahrzeuge und Boote mit der Auto-Zoom-Funktion, während Sie kontinuierlich die dynamische Position des Motivs erfassen.

Genaue Temperaturmessung

Überwachen Sie die Temperatur eines Standorts oder einer Anlage, um Risiken auszuschließen, indem Sie eine genaue Temperaturmessung aus der Luft erhalten.

Intelligente Funktionen

Temperaturalarm

Erhalten Sie sofortige Benachrichtigungen in DJI Pilot, wenn Objekttemperaturen Ihre voreingestellten Alarmwerte überschreiten.

Isothermen

Visualisieren Sie einen bestimmten Temperaturbereich, um herauszufinden, was wichtig ist.

Farbpaletten

Passen Sie die auf die thermischen Daten angewendeten Farben basierend auf den Anforderungen bestimmter Szenarien an.

Modi gewinnen

Passen Sie die Verstärkungsmodi an, um den erfassten Temperaturbereich zu ändern: Der High-Gain-Modus deckt einen kleineren Temperaturbereich ab, reagiert jedoch empfindlicher auf Temperaturunterschiede; Der Low-Gain-Modus deckt einen größeren Temperaturbereich ab.

R-JPEG-Bilder

Von der Zenmuse H20T aufgenommene Bilder liegen im R-JPEG-Format mit eingebetteten Temperaturinformationen vor. Durch Importieren dieser Bilder in DJI Mit dem Thermal Analysis Tool können Sie die Temperatur messen und Parameter wie Emissionsgrad und reflektierte Temperatur anpassen.

Die optimale Ergänzung für die Matrice 300 RTK

Spezifikationen

Allgemein

Gewicht Zenmuse H20: 678±5 g, Zenmuse H20T: 828±5 g

Abmessungen Zenmuse H20: 150 × 114 × 151 mm, Zenmuse H20T: 167 × 135 × 161 mm

Schutzart IP44

Betriebstemperatur -20° bis 50° C (Temperaturmessung ist nur zwischen -10° bis 50° C verfügbar)

Lagertemperatur -20° bis 60° C

Laserschutzklasse 1M (IEC 60825-1:2014)

Unterstützte Flugzeuge Matrice 300 RTK

Gimbal

Winkelvibrationsbereich ±0,01°

Halterung abnehmbar

Steuerbarer Bereich Neigung: -120° bis +30°, Gieren: ±320°

Mechanischer Bereich Nicken: -132,5° bis +42,5°, Gieren: ±330°, Rollen: -90° bis +60°

Zoom-Kamera

Sensor 1/1,7" CMOS, 20MP

Objektiv-DFOV: 66,6°–4°, Brennweite: 6,83–119,94 mm (äquivalent: 31,7–556,2 mm), Blende: f/2,8–f/11 (normal), f/1,6–f/11 (Nachtszene), Fokus: 1 m bis ∞ (Weit), 8 m bis ∞ (Tele)

Fokusmodus MF/AF-C/AF-S

Belichtungsmodus Auto, Manuell

Belichtungskorrektur ±3,0 (1/3-Schritte)

Messmodus Spotmessung, Mittenbetonte Messung

AE LOCK unterstützt

Elektronische Verschlusszeit 1 ~ 1/8000 s

ISO-Bereich Video: 100 - 25600, Foto: 100 - 25600

Videoauflösung 3840 x 2160 bei 30 fps, 1920 x 1080 bei 30 fps

Videoformat MP4

Videountertitel werden unterstützt

Fotogröße 5184 × 3888

Fotoformat JPEG

Breite Kamera

Sensor 1/2,3" CMOS, 12 MP

Objektiv-DFOV: 82,9°, Brennweite: 4,5 mm (äquivalent: 24 mm), Blende: f/2,8, Fokus: 1 m bis ∞

Belichtungsmodus Auto

Belichtungskorrektur ±3,0 (1/3-Schritte)

Messmodus Spotmessung, Mittenbetonte Messung

AE LOCK unterstützt

Verschlusszeit 1 ~ 1/8000

ISO-Bereich Video: 100 - 25600, Foto: 100 - 25600

Videoauflösung 1920×1080@30fps

Videoformat MP4

Videountertitel werden unterstützt

Fotogröße 4056 x 3040

Fotoformat JPEG

Wärmebildkamera (Zenmuse H20T)

Sensor Ungekühlter VOx-Mikrobolometer

Objektiv-DFOV: 40,6°, Brennweite: 13,5 mm (äquivalent: 58 mm), Blende: f/1,0, Fokus: 5 m bis ∞

Digitalzoom 1x, 2x, 4x, 8x

Videoauflösung 640×512 bei 30 Hz

Videoformat MP4

Bildauflösung 640×512

Bildformat R-JPEG (16 Bit)

Pixelabstand 12 μm

Spektralband 8-14 μm

Empfindlichkeit (NETD) ≤50 mK @ f/1.0

Temperaturmessmethode Spotmeter, Flächenmessung

Szenenbereich -40 °C bis 150 °C (High Gain), -40 °C bis 550 °C (Low Gain)

Temperaturalarm Unterstützt

FFC Automatisch/manuell

Palette White hot/Fulgurite/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Laser-Entfernungsmesser

Wellenlänge 905 nm

Messbereich 3-1200 m (zu einer senkrechten Fläche mit ≥12m Durchmesser und 20% Reflexionsrate)

Messgenauigkeit ± (0,2 m + D×0,15%), D ist der Abstand zu einer senkrechten Fläche

Merkmale

Hybrider optischer Zoom 23× (DFOV: 4°, EQV: 556,2 mm)

Max. Zoom 200× (DFOV: 0,5°, EQV: 4800 mm)

Aufnahme mit einem Klick Ein Klick, um das Video oder Bild von 3 Kameras (Zoom-, Weitwinkel- und Wärmebildkamera) gleichzeitig zu speichern

Point to Aim Doppelklicken Sie auf die Weitwinkel-/Wärmebildkameraansicht, dann bewegt das System den Gimbal automatisch, um auf den Point of Interest zu fokussieren

Hochauflösender Rasterfotorahmen Sie einen interessierenden Bereich in breiter Kameraansicht, und die Zoomkamera nimmt automatisch einen Satz von 20-MP-Bildern des Bereichs auf. Diese Bilder werden zusammen mit einem Übersichtsbild gespeichert, das detaillierter betrachtet werden kann.

Nachtszene unterstützt (Zoomkamera)

Zeitstempel Einschließlich GPS, Datum und Uhrzeit

Lagerung

Unterstützte SD-Karte MicroSD-Karte (Max. Kapazität: 128 GB, UHS-1 Speed Grade 3 erforderlich)

Unterstützte Dateisysteme FAT32 (≤ 32 GB), exFAT (> 32 GB)

Empfohlene Micro-SD-Karten:

TOSHIBA EXCERIA PRO 32 GB Micro-SD-HC II

SanDisk_Extreme PRO_32GB_3_A1_microSD V30 HC I

TOSHIBA EXCERIA PRO 64 GB Micro-SD XC II

SanDisk_Extreme PRO_64GB_3_A2_microSD V30 XC I

SAMSUNG_EVO_128GB_micro SD 3 XC I

TOSHIBA EXCERIA M303E 32GB Micro SD HC I

TOSHIBA EXCERIA M303E 64 GB Micro-SD XC I

TOSHIBA EXCERIA M303E 64 GB Micro-SD XC I

TOSHIBA EXCERIA M303 128 GB Micro-SD XC I

SAMSUNG_EVO_64GB_micro SD 3 XC I
