Freefly RTK GPS-Bodenstation

Freefly RTK GPS-Bodenstation-Modul für verbesserte Genauigkeit

Verbessern Sie Ihr Bodenstations-Setup mit dem Freefly RTK GPS-Bodenstation-Modul, das für die Bereitstellung von Real-Time Kinematic (RTK)-Technologie für präzise Ortungsgenauigkeit auf Zentimeterebene, sowohl horizontal als auch vertikal, ausgelegt ist.

Kompatibilität

Dieses Modul ist für die Alta X mit installiertem F9P GPS konzipiert und ist nicht mit Here2 GPS-Systemen kompatibel.

Überblick über die RTK-Technologie

Die RTK-Technologie nutzt ein Dual-Modul-System, um die Positionsgenauigkeit erheblich zu steigern:

• Rover-Modul: Auf dem Fluggerät installiert und ermöglicht präzise Navigation.
• Bodenstation-Modul: Auf einem Stativ montiert, mit Ihrem Bodenstationscomputer verbunden und sendet GPS-Korrekturen an das Rover-Modul, um die Genauigkeit in Echtzeit von Metern auf Zentimeter zu verbessern.

Anwendungen & Anforderungen

Basierend auf Ihrem Setup benötigen Sie Folgendes:

1. Alta X mit F9P GPS für volle RTK-Fähigkeit:

• Eine RTK GPS-Bodenstation für Ihren Bodenstationscomputer.
• Ein Kommunikationsradio (z. B. FRX Pro) zwischen der Bodenstation und Alta X.
• Ein Stativ oder stabile Halterung mit dem mitgelieferten Magnetadapter.

2. Alta X mit Here2 GPS für volle RTK-Fähigkeit:

• Zwei RTK GPS-Bodenstationen (eine für den Rover, eine für den Bodenstationscomputer).
• Ein Kommunikationsradio (z. B. FRX Pro).
• Ein Stativ oder stabile Halterung mit dem mitgelieferten Magnetadapter.

3. Alta X mit Here2 GPS für verbesserte GPS-Leistung:

• Eine RTK GPS-Bodenstation für verbesserte Alta X-Leistung.

4. Astro Basiskit für volle RTK-Fähigkeit:

• Eine RTK GPS-Bodenstation für Ihren Bodenstationscomputer.
• Ein Stativ oder stabile Halterung mit dem mitgelieferten Magnetadapter.

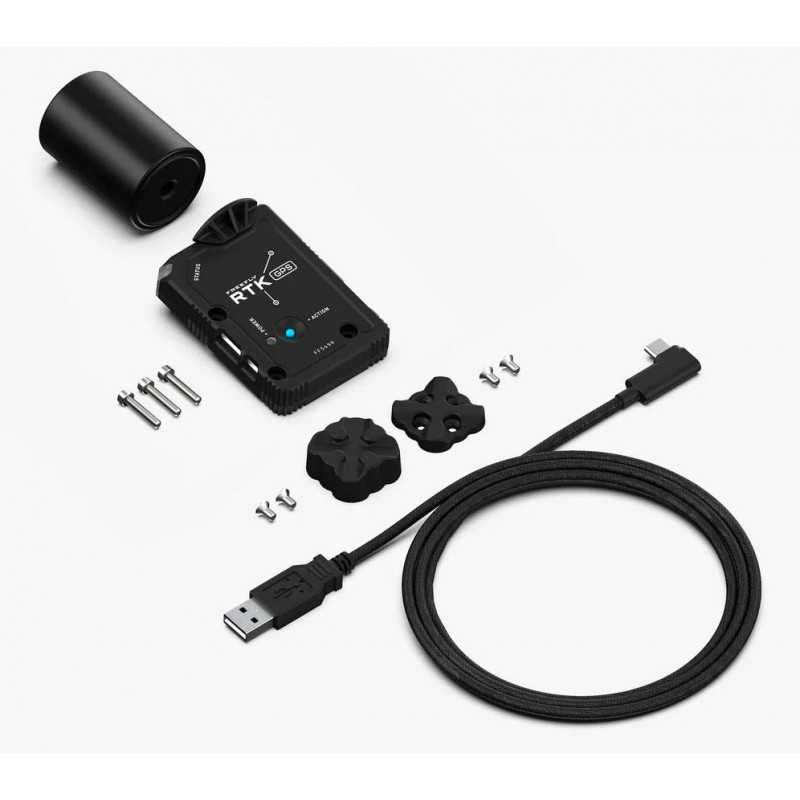

Lieferumfang

• Menge 1 - RTK GPS-Modul
• Menge 1 - Multiband RTK GPS-Antenne
• Menge 1 - Magnetisches Montageset für Stativ (¼ 20 Schnittstelle)
• Menge 4 - Befestigungsschrauben für Magnetisches Montageset (M3 x 6 FHCS)
• Menge 1 - USB-Kabel, Typ C rechtwinklig zu Typ A (3 m / 9,84 ft lang)
• Menge 3 - Befestigungsschrauben für Alta X Rover-Installation (M3 x 16 SHCS)

Technische Spezifikationen

• Höchste GPS-Positionsgenauigkeit für Alta X und Astro
• U-blox ZED-F9P GPS-Modul
• Multiband L1/L2 Empfänger
• Enthält IST8310 Magnetometer, BMP388 Barometer, Sicherheitsschalter, LED und RGB LED
• Entworfen und montiert in den USA
• Kompatibel mit AltaSW 1.3+, PX4 1.9+, Astro
• Nicht kompatibel mit Alta 8 Pro, Alta 8 oder Alta 6
