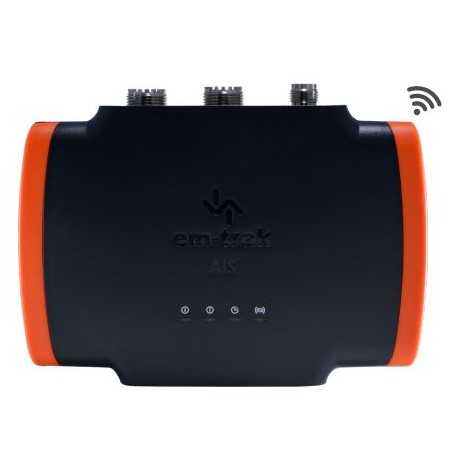

em-trak B954 (Wi-Fi, BT und VHF-Splitter) Klasse B 5W AIS-Transceiver

Der B954 ist ein AIS-Transceiver der Klasse B mit hoher Sendeleistung (5 W SOTDMA), der klein und leicht ist und dennoch die allerbeste AIS-Empfangs- und -Sendeleistung bietet, sodass Sie mehr AIS-Informationen und Ziele bei maximaler Reichweite sehen – und das alles mit dem geringsten Aufwand Energieverbrauch.

Der B954 kombiniert WiFi und Bluetooth für nahtlose drahtlose Konnektivität und AIS-Datenstreaming zu jedem Mobilgerät oder PC sowie einen leistungsstarken integrierten VHF-Antennensplitter, der es dem Transceiver ermöglicht, Ihre vorhandene VHF-Antenne ohne Leistungsverlust zu teilen. Mit integrierter intelligenter Konnektivität, integriertem GPS-Empfänger und Antenne der nächsten Generation und einem einzigartigen FLEXI-FIT-Halterungssystem ist eine sichere Installation einfach.

Merkmale :

• Zertifiziert nach AIS Klasse B – 5 W CSTDMA
• Plug & Play-Konnektivität – WLAN und Bluetooth
• Integrierter Hochleistungs-UKW-Antennensplitter
• Globale Zertifizierung – USCG / FCC / Kanada / Europa
• SRT-AIS™-Transceiver-Engine für überragende bewährte Leistung
• FLEXI-FIT™ Halterungssystem für eine einfache, bequeme und sichere Installation
• Integrierter Hochleistungs-GPS-Empfänger und Antenne (externe Antenne optional)
• Wasser-, drucksprüh- und feuchtigkeitsfest (IPx6- und IPx7-zertifiziert)
• Robust – geschützt vor Vibrationen, Stößen und extremen Temperaturen
• Klein und leicht
• Ultraniedriger Stromverbrauch – Klassenbester
• NMEA0183 und NMEA2000
• Automatisierte Zustands- und Leistungsüberwachung
• Silent-Mode-Funktion (Senden aus).
• Verbesserte HF-Abschirmung zum Schutz vor elektromagnetischen Störungen
• Eingebauter Überspannungsschutz

PHYSIKALISCHE UND UMWELTSPEZIFIKATION

Größe (H x B x T) 150 x 115 x 45 mm

Gewicht 425g

Betriebstemperatur -25°C bis +55°C

Lagertemperatur -25°C bis +70°C

Schutzart IPx6 und IPx7

ELEKTRISCHE SPEZIFIKATION

Versorgungsspannung 12V oder 24V DC

Versorgungsspannungsbereich 9,6 V - 31,2 V DC

Durchschnittlicher Strom (bei 12 V) 280 mA

Durchschnittlicher Strom (bei 12 V) (drahtlos aus) 245 mA

Spitzenstrom 2,5A

Durchschnittliche Leistungsaufnahme (bei 12 V) 3,4 W

Durchschnittlicher Stromverbrauch (bei 12 V) (WLAN aus) 2,9 W

Galvanische Trennung Nur NMEA 0183-Eingänge, NMEA 2000, VHF-Antennenanschluss

ANSCHLÜSSE

UKW-Antenne SO-239

UKW-Radio SO-239

GNSS-TNC

Stromversorgung/NMEA 0183/Silent-Modus 12-Wege-Ring-Multipol

NMEA 2000 5-poliger Micro-C-Anschluss

USB USB Micro-B

DATENSCHNITTSTELLEN

NMEA 0183 2 x bidirektionale Anschlüsse

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

Virtueller USB-PC-COM-Anschluss für NMEA 0183-Daten

WLAN IEEE 802.11 (a/b/g), Client- und Access Point-Modus unterstützt (2 Verbindungen im Access Point-Modus)

Bluetooth BT Classic 4.0, 7 gleichzeitige Verbindungen

EINHALTUNG VON STANDARDS

AIS-Standards IEC 62287-2 Ed. 2 ITU-R M.1371.5

Produktsicherheitsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Umweltnormen IEC 60945 Ed. 4

Standards für serielle Datenschnittstellen IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ausgabe 3.101

GNSS-Leistungsstandards IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Unterstützte Systeme GPS, GLONASS, BeiDou, Galileo (zwei beliebige Kombinationen, drei einschließlich GPS, Galileo)

Kanäle 72

Interne/externe Antenne Interne oder optionale externe Antenne

Zeit bis zum ersten Fix vom Kaltstart 26s

VHF-TRANSCEIVER

VDL-Zugriffsschema SOTDMA

Betriebsfrequenz 156,025 MHz - 162,025 MHz

Kanalbandbreite 25kHz

Empfänger/Sender 2 x Empfänger, 1 x Sender

Empfindlichkeit des AIS-Empfängers (20 % PER) -111 dBm

AIS-Senderleistung 5 W (+37 dBm)

BENUTZEROBERFLÄCHE

Anzeigen Power, Sendezeitüberschreitung, Fehler, Silent-Modus
