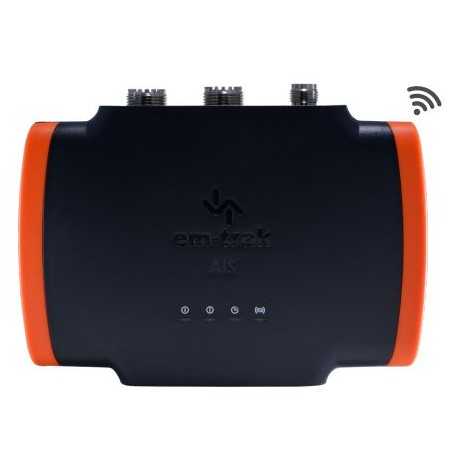

em-trak B954 (Wi-Fi, BT en VHF-splitter) Klasse B 5W AIS-transceiver

De B954 is een AIS klasse B transceiver met hoog zendvermogen (5W SOTDMA) die klein en lichtgewicht is, maar toch de allerbeste AIS-ontvangst- en zendprestaties levert, zodat u meer AIS-informatie en doelen op maximaal bereik ziet - allemaal bereikt met de minste energieverbruik.

De B954 combineert WiFi en Bluetooth voor naadloze draadloze connectiviteit en AIS-gegevensstreaming naar elk mobiel apparaat of pc, evenals een hoogwaardige geïntegreerde VHF-antennesplitter waarmee de transceiver uw bestaande VHF-antenne kan delen zonder prestatieverlies. Met ingebouwde intelligente connectiviteit, geïntegreerde GPS-ontvanger en antenne van de volgende generatie en een uniek FLEXI-FIT-beugelsysteem, is veilige installatie eenvoudig.

Functies :

• Gecertificeerde AIS klasse B – 5W CSTDMA
• Plug & play-connectiviteit - WiFi en Bluetooth
• Geïntegreerde hoogwaardige VHF-antennesplitter
• Wereldwijde certificering - USCG / FCC / Canada / Europa
• SRT-AIS™-zendontvangermotor voor overtreffende trap bewezen prestaties
• FLEXI-FIT™-beugelsysteem voor eenvoudige, gemakkelijke en veilige installatie
• Geïntegreerde krachtige GPS-ontvanger en antenne (externe antenne optioneel)
• Water-, druksproei- en vochtbestendig (IPx6 & IPx7 gecertificeerd)
• Robuust – beschermd tegen trillingen, schokken en extreme temperaturen
• Klein en lichtgewicht
• Ultra-laag stroomverbruik – beste in zijn klasse
• NMEA0183 & NMEA2000
• Geautomatiseerde gezondheids- en prestatiebewaking
• Stille modus (zend-uit) functie
• Verbeterde RF-screening ter bescherming tegen elektromagnetische interferentie
• Ingebouwde overspanningsbeveiliging

FYSIEKE EN MILIEUSPECIFICATIE

Afmeting (H x B x D) 150 x 115 x 45 mm

Gewicht 425g

Bedrijfstemperatuur -25°C tot +55°C

Opslagtemperatuur -25°C tot +70°C

Bescherming tegen binnendringen IPx6 en IPx7

ELEKTRISCHE SPECIFICATIE:

Voedingsspanning 12V of 24V DC

Voedingsspanningsbereik 9,6V - 31,2V DC

Gemiddelde stroom (bij 12V) 280mA

Gemiddelde stroom (bij 12V) (draadloos uit) 245mA

Piekstroom 2.5A

Gemiddeld stroomverbruik (bij 12V) 3,4W

Gemiddeld stroomverbruik (bij 12V) (draadloos uit) 2,9W

Galvanische scheiding Alleen NMEA 0183-ingangen, NMEA 2000, VHF-antennepoort

CONNECTOREN

VHF antenne SO-239

Marifoon SO-239

GNSS TNC

Power/NMEA 0183/stille modus 12-weg circulaire multipole

NMEA 2000 5-weg Micro-C-connector

USB USB Micro-B

GEGEVENSINTERFACES

NMEA 0183 2 x bidirectionele poorten

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtuele com-poort voor NMEA 0183 data

WiFi IEEE 802.11 (a/b/g), client- en toegangspuntmodus ondersteund (2 verbindingen in toegangspuntmodus)

Bluetooth BT Classic 4.0, 7 gelijktijdige verbindingen

NALEVING VAN NORMEN

AIS-normen IEC 62287-2 Ed. 2 ITU-R M.1371.5

Productveiligheidsnormen EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Milieunormen IEC 60945 Ed. 4

Standaarden voor seriële data-interfaces IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

GNSS-prestatienormen IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Ondersteunde systemen GPS, GLONASS, BeiDou, Galileo (twee van elke combinatie, drie inclusief GPS, Galileo)

Kanalen 72

Interne/externe antenne Interne of optionele externe antenne

Tijd tot eerste fix van koude start 26s

VHF-ZENDONTVANGER

VDL toegangsschema SOTDMA

Bedrijfsfrequentie 156.025MHz - 162.025MHz

Kanaalbandbreedte 25 kHz

Ontvangers/zenders 2 x ontvangers, 1 x zender

Gevoeligheid AIS-ontvanger (20% PER) -111dBm

AIS zender vermogen 5W (+37dBm)

GEBRUIKERSOMGEVING

Indicatoren Voeding, zendtime-out, fout, stille modus
