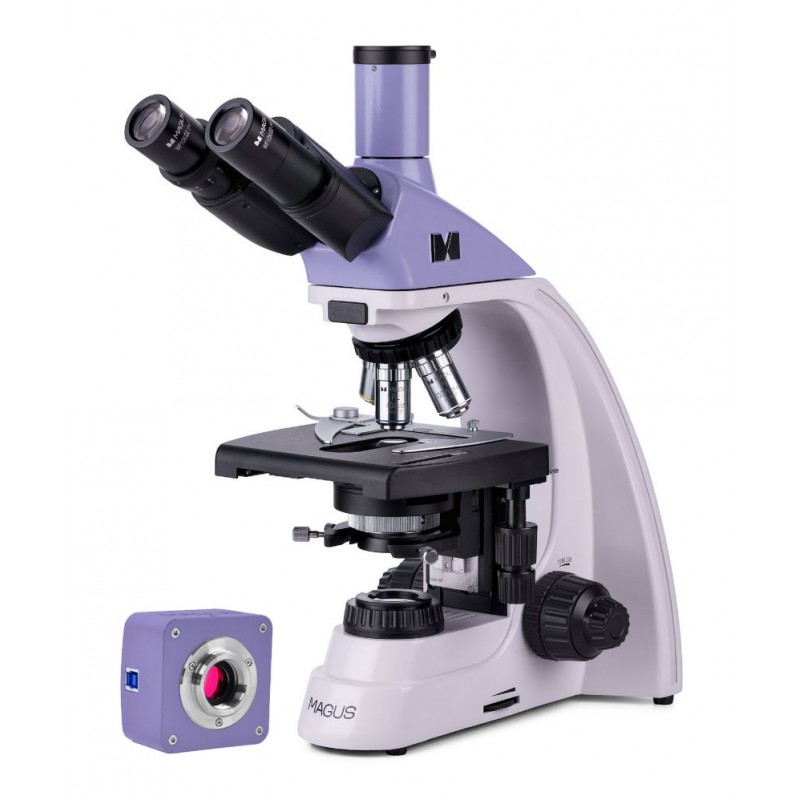

MAGUS Bio D250T Biologisches Digitalmikroskop

Das biologische Mikroskop MAGUS Bio 250T ist ein professionelles Instrument zur Beobachtung biologischer Proben im Durchlicht. Die primäre Beobachtungstechnik ist eine Hellfeldtechnik (gebrauchsfertig). Dunkelfeld-, Polarisations- und Phasenkontrasttechniken sind ebenfalls verfügbar, erfordern jedoch zusätzliches Mikroskopzubehör. Das Mikroskop eignet sich hervorragend für Labor- und Forschungsbeobachtungen in der Medizin, Pharmazie, Forensik, Landwirtschaft und anderen Bereichen.

Digitalkamera

Die Digitalkamera MAGUS CDF50 ist für die Hellfeld-Mikroskopietechnik konzipiert. Es bietet einen niedrigen Geräuschpegel und eine hohe Lichtempfindlichkeit. Die Kamera ist mit einem 2,1-MP-Sensor ausgestattet und liefert realistische Full-HD-Bilder (1920 x 1080 Pixel) bei Beobachtung mit 40x-, 60x- und 100x-Objektiven.

Das Video wird mit 96 Bildern pro Sekunde bei maximaler Auflösung aufgenommen: Es ist flüssig, mit weichen und subtilen Übergängen zwischen den Bildern. Die Bewegung der Probe wird in Echtzeit ohne Verzögerungen angezeigt. Die Kamera erleichtert das Arbeiten mit bewegten Objekten und eignet sich für Demonstrationen im Klassenzimmer. Die Kamera ist mit einer USB3.0-Schnittstelle ausgestattet. Die Datenübertragungsgeschwindigkeit ist zehnmal schneller als bei USB2.0-Kameras. Die Hochgeschwindigkeitskamera empfiehlt sich für professionelle Labore, Forschung oder universitäre Ausbildung.

Optik

Planachromatische Objektive liefern ein klares, kontrastreiches und detailliertes Bild mit minimaler Verzerrung. Die Vergrößerung mit mitgelieferten Objektiven und Okularen reicht von 40 bis 1000x, wobei die Obergrenze durch zusätzliche Okulare erhöht werden kann. Die Optik ist unendlich korrigiert, was bedeutet, dass zusätzliches Zubehör im Strahlengang installiert werden kann.

Der Trinokularkopf verfügt über ein separates vertikales Rohr zur Montage einer Digitalkamera (nicht im Lieferumfang enthalten). Es ist vertikal positioniert. Der Trinokularkopf ist mit um 360° drehbaren Rohren ausgestattet und es besteht die Möglichkeit, die Dioptrie am linken Rohr einzustellen. Das Design des Trinokularkopfes ermöglicht eine einfache Anpassung des Augenabstands an die Körpergröße des Betrachters.

Der Objektivrevolver ist nach innen ausgerichtet und es können 5 Objektive gleichzeitig in den Revolver eingesetzt werden – 4 Objektive sind im Lieferumfang enthalten, ein Steckplatz ist frei. Ein zusätzliches Objektiv sorgt für eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs.

Erleuchtung

Eine 30-W-Halogenlampe sorgt für eine helle Beleuchtung und ermöglicht eine gute Sichtbarkeit der Probenstrukturen bei jeder Beobachtungstechnik und jedem verwendeten Objektiv. Die Beleuchtung ist warm, was bei langen Arbeitsstunden angenehmer für die Augen ist. Es gibt eine Möglichkeit zur Helligkeitsanpassung. Die Beleuchtung wird über ein Wechselstromnetzteil betrieben.

Durch einen zentrierten und höhenverstellbaren Abbe-Kondensor, Aperturblende und Feldblende ist der Aufbau der Köhler-Beleuchtung möglich. Im Kondensor befindet sich ein Schlitz, in den ein Dunkelfeld- oder Phasenkontrastschieber eingebaut werden kann. Mit dem Schieberegler können Sie schnell zwischen Forschungstechniken und leistungssteigernden Techniken wechseln.

Tisch- und Fokussierungsmechanismus

Der Tisch verfügt über kein Positionierungsgestell, was die Ergonomie verbessert. Die mechanische Befestigung bewegt das Objekt sanft und kann zum manuellen Scannen entfernt werden.

Die Fokussierknöpfe befinden sich auf beiden Seiten des Mikroskopkörpers und näher an der Basis des Mikroskops, sodass Sie Ihre Hände bei längerer Arbeit auf den Tisch legen können, statt sie in die Luft zu halten. Die Noppen sind koaxial, das heißt, sie liegen auf der gleichen Achse. Der Grobfokussierungsmechanismus verfügt über einen Feststellknopf und eine Spannungseinstellung. Der Fokussiermechanismus ist leichtgängig, so dass Sie bei der Einstellung keine Kraft aufwenden müssen.

Zubehör

Das Angebot an optionalem Zubehör umfasst Okulare, Objektive, Polarisationsgeräte, Dunkelfeldkondensoren, Phasenkontrastgeräte, Kalibrierobjektträger und Digitalkameras. Die speziell für das MAGUS Bio 250T-Mikroskop entwickelten Geräte passen optimal zum Mikroskop und maximieren dessen Leistungsfähigkeit.

Hauptmerkmale des Mikroskops:

• Trinokularer Kopf mit vertikalem Tubus zur Montage einer Digitalkamera
• Die um 360° drehbaren Okulartuben ermöglichen eine Anpassung an die Körpergröße des Benutzers
• Dioptrieneinstellung am linken Tubus, Grobfokussierung mit Feststellknopf und Grobspannungseinstellknopf, Feinfokussierung
• Beobachtungen im Durchlicht, Lichtquelle – 30 W Halogenlampe mit einstellbarer Helligkeit
• Der Abbe-Kondensor mit Aperturblende und Feldblende ermöglicht den Aufbau der Köhler-Beleuchtung
• Möglichkeit zur Installation von Phasenkontrast- und Dunkelfeldschiebern (für deren Installation gibt es einen speziellen Schlitz im Kondensor)
• Umfangreiches optionales Zubehör

Hauptmerkmale der Kamera:

• Für Hellfeld- und Dunkelfeldmikroskopie mit 40x-, 60x- und 100x-Objektiven; Große Pixelkamera mit 8935 mV Lichtempfindlichkeit mit 1/30 s für Dunkelfeldmikroskopie-Beobachtungen bei hoher Vergrößerung
• Die Kameraauflösung beträgt 1920 x 1080 Pixel: eine ideale Wahl für die Anzeige von Bildern auf einem Full-HD-Monitor
• 96 Bilder pro Sekunde zum Beobachten von sich bewegenden Objekten, zum Aufzeichnen von Videos und zum Bewegen der Probe ohne Ruckeln oder Verzögerungen
• Der hintergrundbeleuchtete Farb-CMOS-Sensor SONY Exmor sorgt für einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbsättigtere Bilder
• USB3.0-Schnittstelle für schnelle und reibungslose Datenübertragung
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externen Anzeigefunktionen, Längen- und Winkelmessungen

Das Kit enthält:

• MAGUS CDF50 Digitalkamera (Digitalkamera, USB-Kabel, Installations-CD mit Treibern und Software, Benutzerhandbuch und Garantiekarte)
• Basis mit Stromeingang, Durchlichtquelle, Fokussiermechanismus, Tisch, Kondensor und drehbarem Objektivrevolver
• Trinokularer Kopf
• Achromatisches Infinity-Plan-Objektiv: 4x/0,1
• Achromatisches Infinity-Plan-Objektiv: 10x/0,25
• Achromatisches Infinity-Plan-Objektiv: 40x/0,65 (federunterstützt)
• Achromatisches Infinity-Plan-Objektiv: 100x/1,25 (federunterstützt)
• Okulare 10x/22mm mit großem Augenabstand (2 Stk.)
• Augenmuscheln (2 Stk.)
• Filter (4 Stk.)
• C-Mount-Kameraadapter
• Flasche Immersionsöl
• Sechskantschlüssel
• Netzkabel
• Staubschutzhaube
• Benutzerhandbuch und Garantiekarte

Spezifikationen

Produkt-ID 83008

Marke MAGUS

Garantie 5

EAN 5905555018027

Verpackungsgröße (LxBxH) 43,1x27,1x63

Versandgewicht 11.1

Spezifikationen des Mikroskops

Typ biologisch, licht/optisch, digital

Kopf trinokular

Düsengemelkopf (Siedentopf, 360° Drehung)

Kopfneigungswinkel 30°

Vergrößerung, x 40–1000 Grundkonfiguration (*optional: 40–1200/1250/1500/1600/2000/2500)

Okulartubusdurchmesser, mm 30

Okulare 10x/22mm, Augenabstand: 10mm (*optional: 10x/22mm mit Skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektive Infinity Plan achromatisch: 4x/0,1; 10x/0,25; 40xs/0,65; 100xs/1,25 (Öl); Parfokaler Abstand: 45 mm (*optional: 20x/0,4; 60xs/0,80)

Objektivrevolver für 5 Objektive

Arbeitsabstand, mm 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs)

Augenabstand, mm 48 — 75

Bühne, mm 180x150

Bewegungsbereich des Tisches, mm 75/50

Der Tisch verfügt über einen zweiachsigen mechanischen Tisch ohne Positionierungsgestell

Okular-Dioptrieneinstellung, Dioptrien ±5 (am linken Tubus)

Kondensor Abbe-Kondensor, NA 1,25, mittenverstellbar, höhenverstellbar, verstellbare Aperturblende, Einschub für Dunkelfeldschieber und Phasenkontrastschieber, Schwalbenschwanzmontage

Membran einstellbare Aperturblende, einstellbare Irisfeldblende

Fokus koaxial, Grobfokussierung (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feinfokussierung (0,002 mm)

Beleuchtung Halogen

Helligkeitsanpassung ja

Stromversorgung 220 ± 22 V, 50 Hz, Wechselstromnetz

Lichtquellentyp 12V/30W Halogenlampe, G4

Lichtfilter ja

Betriebstemperaturbereich,°C 5...+35

Möglichkeit zum Anschluss zusätzlicher Geräte: Phasenkontrastgerät (Kondensor und Objektive), Dunkelfeldkondensor (trocken oder Öl), Polarisationsgeräte (Polarisator und Analysator)

Benutzerebene erfahrene Benutzer, Profis

Schwierigkeitsgrad der Montage und Installation kompliziert

Anwendung Labor/Medizin

Beleuchtungsort niedriger

Forschungsmethode Hellfeld

Beutel/Koffer/Beutel im Set mit Staubschutzhülle

Gewicht, kg 8

Abmessungen, mm 200x436x400

Kameraspezifikationen

Sensor SONY Exmor CMOS

Sensorgröße 1/1,2'' (11,14 x 6,26 mm)

Farbe/Monochrom

Megapixel 2,1

Maximale Auflösung 1920x1080

Pixelgröße, μm 5,8 x 5,8

Lichtempfindlichkeit 8935 mV mit 1/30 s

Signal-/Rauschverhältnis 0,6 mV mit 1/30 s

Belichtungszeit 0,014 ms–15 s

Videoaufzeichnung ja

Bildrate, fps bei Auflösung 96@1920x1080

Einbauort Trinokulartubus, Okulartubus anstelle eines Okulars

Bildformat *.jpg, *.bmp, *.png, *.tif

Ausgabe im Videoformat: *.wmv, *.avi, *.h264 (Windows 8 und höher), *h265 (Windows 10 und höher)

Verschlusstyp ERS (elektronischer Rollladen)

Spektralbereich, nm 380–650 (eingebauter IR-Filter)

Weißabgleich manuell, automatisch

Belichtungssteuerung manuell, automatisch

Die Software bietet Bildgröße, Helligkeit und Belichtungszeit

Ausgang USB 3.0, 5 Gbit/s

Systemanforderungen Windows 8/10/11 (32 Bit und 64 Bit), Mac OS

Gehäuse aus CNC-Aluminiumlegierung

Software MAGUS View

Kamera-Stromversorgung DC, 5 V, vom USB-Anschluss des Computers; ein 12V, 3A Adapter für Peltier-Element

Betriebstemperaturbereich der Kamera, °C -10...+50

Betriebsfeuchtigkeitsbereich, % 30 – 80
