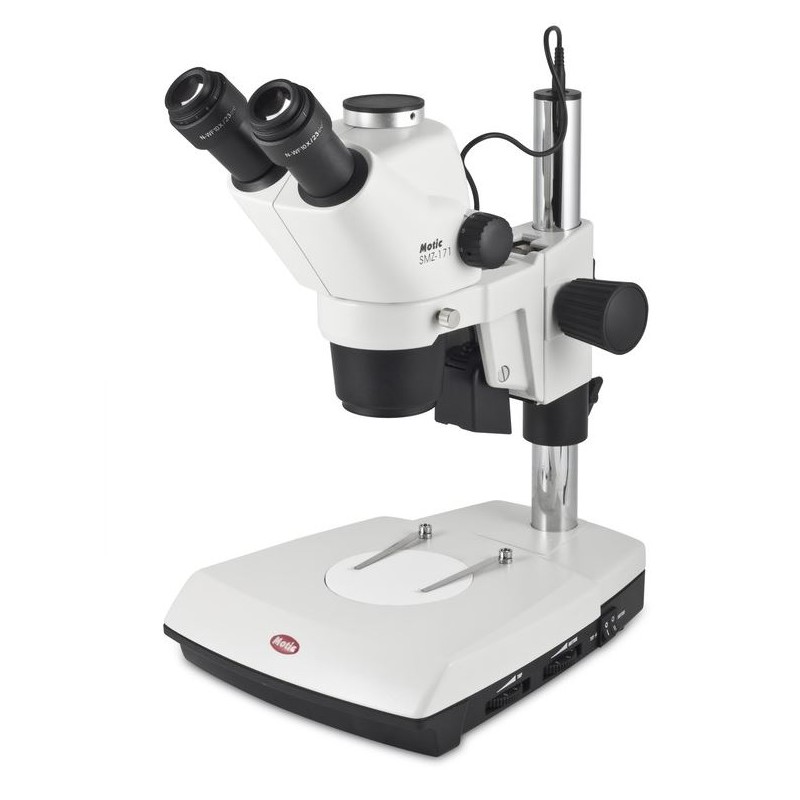

Motic Stereo-Zoom-Mikroskop SMZ171-TLED Trinokular (46454)

Die SMZ-171 Serie ist ein fortschrittliches Stereo-Zoom-Mikroskop von Motic, das für eine Vielzahl von Anwendungen in der Biologie, Medizin und Materialwissenschaften hochwertige Bildgebung bietet. Dieses Mikroskop zeichnet sich durch verbesserte optische Leistung, ESD-kompatible Materialien und optimierte LED-Beleuchtungsoptionen aus, was es sowohl für routinemäßige Laborarbeiten als auch für anspruchsvolle Forschungsaufgaben geeignet macht. Das Greenough-Optiksystem sorgt für klare, verzerrungsfreie Bilder mit hervorragender Tiefenschärfe, während der große Zoom-Bereich und das modulare Design eine vielseitige Nutzung und einfache Anpassung an unterschiedliche Anforderungen ermöglichen. Mit einem robusten Zubehörsortiment und der Kompatibilität mit digitalen Bildgebungslösungen ist das SMZ-171 ideal für Anwendungen von der Probenvorbereitung bis zur industriellen Inspektion.

Allgemeine Spezifikationen

• Greenough-Optiksystem

• Apochromatische Optik mit Anti-Pilz-Behandlung

• Weitfeld-Binokular- oder Trinokular-Beobachtungsrohr, 45° geneigt (Lichtverteilung 0:100 rechtes Okular/Trinotubus in Foto-Position)

• Weitfeld-Hochaugenpunkt-Okulare WF 10X/23 mit Dioptrienverstellung, +/- 5 dpt

• Interpupillardistanz: 48-75 mm

• Zoom-Verhältnis: 6,7:1 mit 5 Klickstopps

• Standardvergrößerung: 7,5X-50X

• Arbeitsabstand: 110 mm

Zoom-Bereich

Das SMZ-171 bietet ein Zoom-Verhältnis von 6,7:1 und einen Standardvergrößerungsbereich von 7,5x bis 50x. Das parfokale optische System hält den Fokus über den gesamten Zoom-Bereich aufrecht, wodurch häufige Anpassungen überflüssig werden. Zusätzliche Objektive und Okulare können den gesamten Vergrößerungsbereich von 2,25X bis zu 200X erweitern.

Zusatzobjektive

Ein Standardarbeitsabstand von 110 mm bietet ausreichend Platz für die Manipulation von Proben bei verschiedenen Vergrößerungen. Der maximale Felddurchmesser bei der niedrigsten Zoom-Einstellung mit 10X-Okularen beträgt 30,7 mm.

Okulare

Weitfeld-10x/23 mm-Okulare sind für Komfort ausgelegt, auch für Brillenträger, und verfügen über individuelle Dioptrienverstellungen von +/- 5 dpt. Zusätzliche Vergrößerungsoptionen und Messskalen sind für spezialisierte Aufgaben verfügbar.

3-D-Bildgebung

Das Greenough-Optiksystem liefert vollständig getrennte optische Pfade, die zu hochwertigen, verzerrungsfreien 3D-Bildern führen. Das System erreicht eine Auflösungsleistung von bis zu 460 lp/mm mit einem 2x-Zusatzobjektiv.

Arbeitsabstand

Der Standardarbeitsabstand beträgt 110 mm, kann jedoch mit Zusatzobjektiven auf bis zu 301 mm erweitert werden. Für höhere Gesamtvergrößerungen kombinieren Sie Objektive unter 1X mit hochvergrößernden Okularen (bis zu 20x).

Optische Köpfe

Erhältlich in binokularen oder trinokularen Versionen mit einem Betrachtungswinkel von 45°, 10X-Okularen und einem eingebauten 1X-Objektiv. Der Interpupillarabstand ist von 48 mm bis 75 mm einstellbar. Ein 60°-Binokularkopf ist für spezielle Aufbauten verfügbar. Alle Optiken sind pilzhemmend behandelt, was das Mikroskop für feuchte Umgebungen geeignet macht.

Modulare Konfiguration

Das SMZ-171 unterstützt ein modulares System, das es den Benutzern ermöglicht, zwischen klassischen Stativständern, Armständern oder industriellen Auslegerständern für größere Proben zu wählen. ESD-Versionen sind für elektrostatisch empfindliche Umgebungen verfügbar.

Beleuchtung

Eine Vielzahl von Beleuchtungsoptionen ist verfügbar, darunter Ringlichter für schattenfreie Bildgebung und Kaltlichtquellen mit Lichtleitern für die detaillierte Oberflächenvisualisierung.

Digitale Dokumentation

Das SMZ-171 kann mit Moticam-Digitalkameras kombiniert werden, um eine vollständige Dokumentations- und Analyse-Workstation zu erstellen. Die trinokulare Version unterstützt verschiedene Kameraadapter für verschiedene Chipgrößen.

Zubehör

• 360° drehbare Gleitbühne für sanfte, multidirektionale Probenbewegung

• Ansteckbare x/y-Bühne mit 76 x 54 mm Verfahrweg für präzise Positionierung

• Polarisator und Analysator für Doppelbrechungsanalyse

• Dunkelfeld-Einsatz mit Irisblende für einstellbare Beleuchtungsöffnung

SMZ171-TLED Modell Spezifikation

• Optisches System: Greenough

• Beobachtungsrohr: Trinokularkopf

• Pupillendistanz: 48-75 mm

• Trinokularer Lichtsplit: 100:0 / 0:100 am rechten Okular

• Neigung: 45° geneigt

• Okulare: N-WF10X/23mm mit Dioptrienverstellung, +/- 5 Dioptrien

• Objektivsystem: Zoomsystem, Verhältnis 1:6,7

• Objektivvergrößerung: 0,75X bis 5X

• Arbeitsabstand: 110 mm

• Stativ: Stativ mit Stangenhalterung, Durchlicht und Kaltlichteingang

• Basis: 303 x 239 mm

• Säule/Arm: Ø 32 mm, 232 mm Höhe

• Kopfhalter: Für Ø 32 mm Säule und Ø 76 mm Kopf mit Auflichtbeleuchtung

• Fokussiermechanismus: Grobfokussiersystem mit Spannungsanpassung

• Fokusweg: 49 mm

• Auflichtbeleuchtung: 3W LED mit Intensitätsregelung

• Durchlichtbeleuchtung: 3W LED mit Reflektor und Intensitätsregelung

• Transformator: Intern

• Stromversorgung: 100-240V (CE)

• Inklusive Zubehör: Schwarze, weiße und matte Bühnenplatten und Staubschutz

• Abmessungen: 303 x 239 x 405 mm

• Gewicht: 6,2 kg
