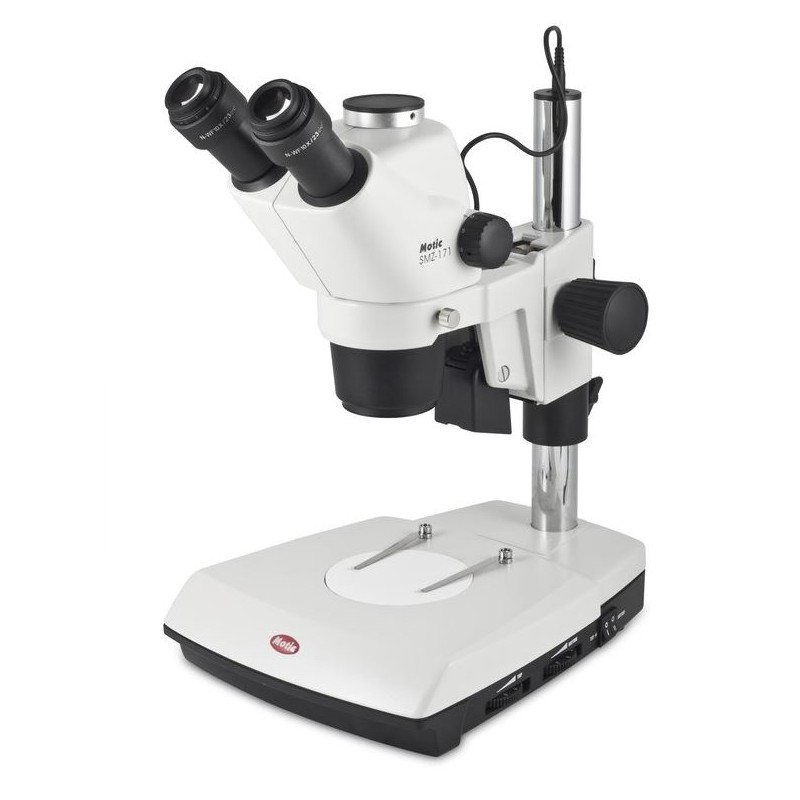

Motic Stereo-zoom-mikroskooppi SMZ171-TLED trinokulaari (46454)

SMZ-171-sarja on edistynyt stereozoom-mikroskooppi Moticilta, joka on suunniteltu tarjoamaan korkealaatuista kuvantamista laajalle biologisten, lääketieteellisten ja materiaalitieteellisten sovellusten alueelle. Tämä mikroskooppi tarjoaa parannetun optisen suorituskyvyn, ESD-yhteensopivat materiaalit ja optimoidut LED-valaistusvaihtoehdot, mikä tekee siitä sopivan sekä rutiinilaboratoriotyöhön että vaativiin tutkimustehtäviin. Greenoughin optinen järjestelmä takaa selkeät, vääristymättömät kuvat erinomaisella syväterävyydellä, kun taas suuri zoomausalue ja modulaarinen muotoilu mahdollistavat monipuolisen käytön ja helpon mukautumisen erilaisiin vaatimuksiin. Vankka lisävarustevalikoima ja yhteensopivuus digitaalisten kuvantamisratkaisujen kanssa tekevät SMZ-171:stä ihanteellisen sovelluksiin näytteiden valmistelusta teolliseen tarkastukseen.

Yleiset tekniset tiedot

• Greenoughin optinen järjestelmä

• Akromaattinen optiikka sienestävällä käsittelyllä

• Laajakulmainen binokulaarinen tai trinokulaarinen tarkkailuputki, 45° kallistettu (valon jakautuminen 0:100 oikea silmäputki/trinoputki valokuvausasennossa)

• Laajakulmaiset korkean silmäpisteen okulaari WF 10X/23 diopterisäädöllä, +/- 5 dpt

• Silmien välinen etäisyys: 48-75 mm

• Zoom-suhde: 6.7:1 viidellä napsautuspysäytyksellä

• Vakiosuurennus: 7.5X-50X

• Työskentelyetäisyys: 110 mm

Zoomausalue

SMZ-171 tarjoaa 6.7:1 zoom-suhteen, joka tarjoaa vakiosuurennusalueen 7.5x:stä 50x:ään. Parfokaalinen optinen järjestelmä säilyttää tarkennuksen koko zoomausalueella, mikä poistaa tarpeen toistuville säädöille. Lisäobjektiivit ja okulaarit voivat laajentaa kokonaisuusuurennusaluetta 2.25X:stä jopa 200X:ään.

Lisäobjektiivit

Vakio työskentelyetäisyys 110 mm tarjoaa runsaasti tilaa näytteiden käsittelyyn eri suurennuksilla. Suurin kentän halkaisija alimmalla zoomausasetuksella 10X okulaareilla on 30.7 mm.

Okulaarit

Laajakulmaiset 10x/23 mm okulaarit on suunniteltu mukaviksi, jopa silmälaseja käyttäville, ja niissä on yksilölliset diopterisäädöt +/- 5 dpt. Lisäsuurennusvaihtoehdot ja mittausristikot ovat saatavilla erikoistehtäviin.

3D-kuvantaminen

Greenoughin optinen järjestelmä tarjoaa täysin erilliset optiset polut, mikä johtaa korkealaatuisiin, vääristymättömiin 3D-kuviin. Järjestelmä saavuttaa jopa 460 lp/mm erotuskyvyn 2x lisäobjektiivilla.

Työskentelyetäisyys

Vakio työskentelyetäisyys on 110 mm, joka voidaan pidentää jopa 301 mm:iin lisäobjektiiveilla. Korkeampaa kokonaisuusuurennusta varten yhdistä alle 1X objektiivit korkean suurennuksen okulaareihin (jopa 20x).

Optiset päät

Saatavilla binokulaarisina tai trinokulaarisina versioina 45° katselukulmassa, 10X okulaareilla ja sisäänrakennetulla 1X objektiivilla. Silmien välinen etäisyys on säädettävissä 48 mm:stä 75 mm:iin. 60° binokulaaripää on saatavilla erityisasetuksiin. Kaikki optiikat on käsitelty sienestävällä käsittelyllä, mikä tekee mikroskoopista sopivan kosteisiin ympäristöihin.

Modulaarinen kokoonpano

SMZ-171 tukee modulaarista järjestelmää, joka mahdollistaa käyttäjien valita klassisista pylvästelineistä, käsivarsitelineistä tai teollisista puomiständeistä suuremmille näytteille. ESD-versiot ovat saatavilla sähköstaattisesti herkkiin ympäristöihin.

Valaistus

Saatavilla on erilaisia valaistusvaihtoehtoja, mukaan lukien rengasvalot varjottomaan kuvantamiseen ja kylmävalolähteet valonohjaimilla yksityiskohtaiseen pintavisualisointiin.

Digitaalinen dokumentointi

SMZ-171 voidaan yhdistää Moticam-digitaalikameroihin luodakseen täydellisen dokumentointi- ja analysointityöaseman. Trinokulaariversio tukee erilaisia kamera-adaptereita eri sirukokoja varten.

Lisävarusteet

• 360° kääntyvä liukualusta sujuvaan, monisuuntaiseen näytteen liikkeeseen

• Kiinnitettävä x/y-alusta, jossa on 76 x 54 mm liikealue tarkkaan asemointiin

• Polarisaattori ja analysaattori kaksitaitteisuuden analysointiin

• Pimeäkenttäinsertti iiridiaphragmilla säädettävään valaistusaukkoon

SMZ171-TLED-mallin tekniset tiedot

• Optinen järjestelmä: Greenough

• Tarkkailuputki: Trinokulaaripää

• Interpupillaarinen etäisyys: 48-75 mm

• Trinokulaarinen valonjakaja: 100:0 / 0:100 oikeassa okulaari

• Kallistus: 45° kallistettu

• Okulaarit: N-WF10X/23mm diopterisäädöllä, +/- 5 diopteria

• Objektiivijärjestelmä: Zoom-järjestelmä, suhde 1:6.7

• Objektiivien suurennus: 0.75X - 5X

• Työskentelyetäisyys: 110 mm

• Jalusta: Tolppatyyppinen jalusta läpivalaistuksella ja kylmävalotulolla

• Alusta: 303 x 239 mm

• Pylväs/varsi: Ø 32 mm, 232 mm korkeus

• Pääpidike: Ø 32 mm pylvääseen ja Ø 76 mm päähän kohdevalaistuksella

• Tarkennusmekanismi: Karkea tarkennusjärjestelmä jännityksen säädöllä

• Tarkennusliike: 49 mm

• Kohdevalaistus: 3W LED intensiteetinsäädöllä

• Läpivalaistus: 3W LED heijastimella ja intensiteetinsäädöllä

• Muuntaja: Sisäinen

• Virtalähde: 100-240V (CE)

• Mukana tulevat lisävarusteet: Musta, valkoinen ja huurrettu alusta sekä pölysuojus

• Mitat: 303 x 239 x 405 mm

• Paino: 6.2 kg
