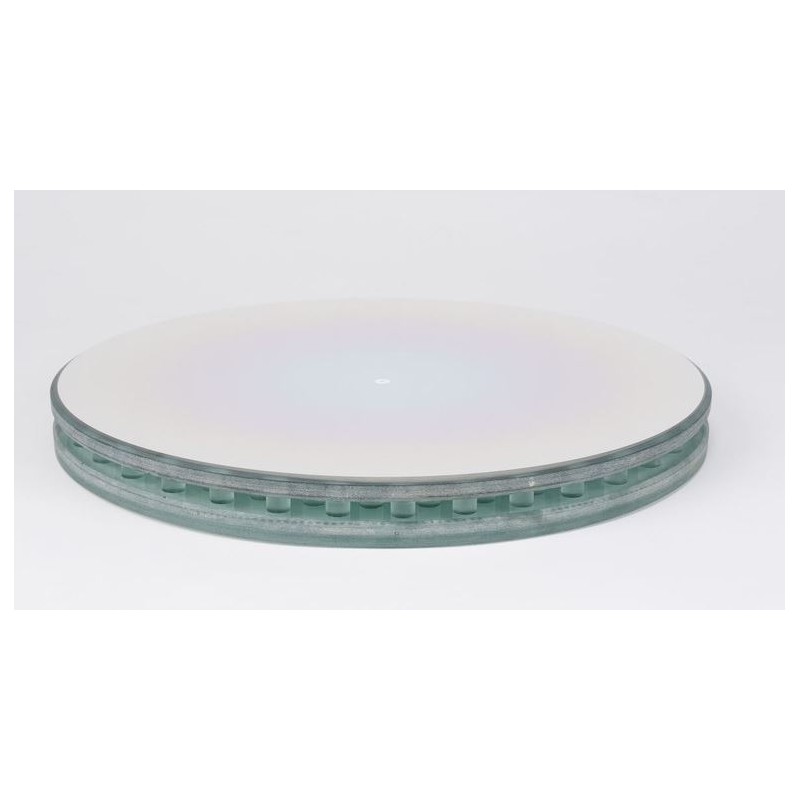

Hubble Optics Hauptspiegel 508/1880 Pyrex mit verbesserter Beschichtung (56558)

Hubble Optics Leichtbau-Sandwich-Spiegel

Der Hubble Optics Leichtbau-Sandwich-Spiegel ist eine kostengünstige und leistungsstarke Alternative zu herkömmlichen Vollglasspiegeln und anderen Leichtbau-Designs auf dem Markt. Seine Konstruktion folgt ähnlichen Prinzipien wie beim Hubble-Weltraumteleskop und vereint fortschrittliches thermisches Verhalten mit ausgezeichneter struktureller Stabilität, um eine überlegene optische Leistung unter realen Beobachtungsbedingungen zu bieten.

Wesentliche Konstruktionsvorteile

• Thermisch und strukturell optimiertes Open-Core-Design mit dynamisch stabilem, geschlossenem Rücken

• Extrem schnelle thermische Reaktion, kühlt etwa zehnmal schneller ab als ein Vollglasspiegel gleicher Dicke

• Einfache Flotationslagerung für zuverlässige mechanische Unterstützung

• Etwa 20 % leichter als Vollglasspiegel gleicher Dicke

• Hervorragendes Preis-Leistungs-Verhältnis mit einem Strehl-Verhältnis von mindestens 0,975

Warum einen Sandwich-Spiegel wählen?

Teleskopspiegel werden unter streng kontrollierten Temperatur- und Feuchtigkeitsbedingungen hergestellt und erst nach Erreichen des thermischen Gleichgewichts präzise vermessen. Während des Abkühlens können Temperaturgradienten im Glas die Spiegeloberfläche verformen und optische Aberrationen verursachen, die proportional zum Wärmeausdehnungskoeffizienten des Substrats sind. Diese Aberrationen verschwinden allmählich, sobald der Spiegel abkühlt und sich stabilisiert.

In der Praxis ist die Hauptbegrenzung jedoch nicht die Oberflächenverformung, sondern die warme Luftschicht direkt über dem Spiegel. Diese Schicht verursacht Bildverzerrungen, bekannt als „Spiegelseeing“, die durch Dichteunterschiede der Luft über der warmen Spiegeloberfläche entstehen. Kein Spiegel, unabhängig vom Glastyp, erreicht seine optimale Leistung, bevor seine Temperatur nicht nahezu der Umgebungsluft entspricht. Akzeptable Leistung wird in der Regel erreicht, wenn der Temperaturunterschied unter 1 °C liegt, während optimale Leistung bei weniger als 0,2 °C Differenz erzielt wird.

Das Ziel ist es daher, die Spiegelfläche so schnell wie möglich auf weniger als 0,2 °C Differenz zur Umgebungsluft zu bringen. Dies reduziert das Spiegelseeing erheblich und verbessert die Bildqualität. Aus diesem Grund verwenden große professionelle Teleskope komplexe Kühlsysteme für ihre Hauptspiegel. Untersuchungen haben gezeigt, dass dünnere Spiegelträger die thermische Verzögerung drastisch reduzieren, da die Glasdicke der entscheidende Faktor dafür ist, wie schnell ein Spiegel das thermische Gleichgewicht erreicht.

Ein Vollglasspiegel in voller Dicke erreicht während einer typischen Beobachtungssitzung möglicherweise nie vollständig das Gleichgewicht und kann so sein volles optisches Potenzial nicht ausschöpfen. Dies ist ein wesentlicher Grund, warum der Hubble Optics Leichtbau-Sandwich-Spiegel unter realen Beobachtungsbedingungen eine überlegene Leistung bietet – auch ohne aktive Kühlung. Während Ventilatoren und andere aktive Kühlsysteme helfen können, können sie auch Mikrovibrationen verursachen, die die Bildqualität beeinträchtigen, wenn sie nicht sorgfältig implementiert werden. Das Sandwich-Design erreicht das Gleichgewicht von selbst extrem schnell und liefert so viel früher scharfe und stabile Bilder.

Technische Daten

Optische Eigenschaften

• Öffnungsverhältnis: f/3,7

• Brennweite: 1880 mm

• Oberflächenreflexion: 96 %

• Optische Beschichtung: Aluminium mit Siliziumdioxid-Überzug

Physikalische Eigenschaften

• Durchmesser: 508 mm (20 Zoll)

• Dicke: 53 mm

• Material: Pyrex-Glas

• Gesamtgewicht: 15 kg

Produktinformationen

• Serie: Sandwich-Spiegel

• Kategorie: Ersatzteile und Zubehör
