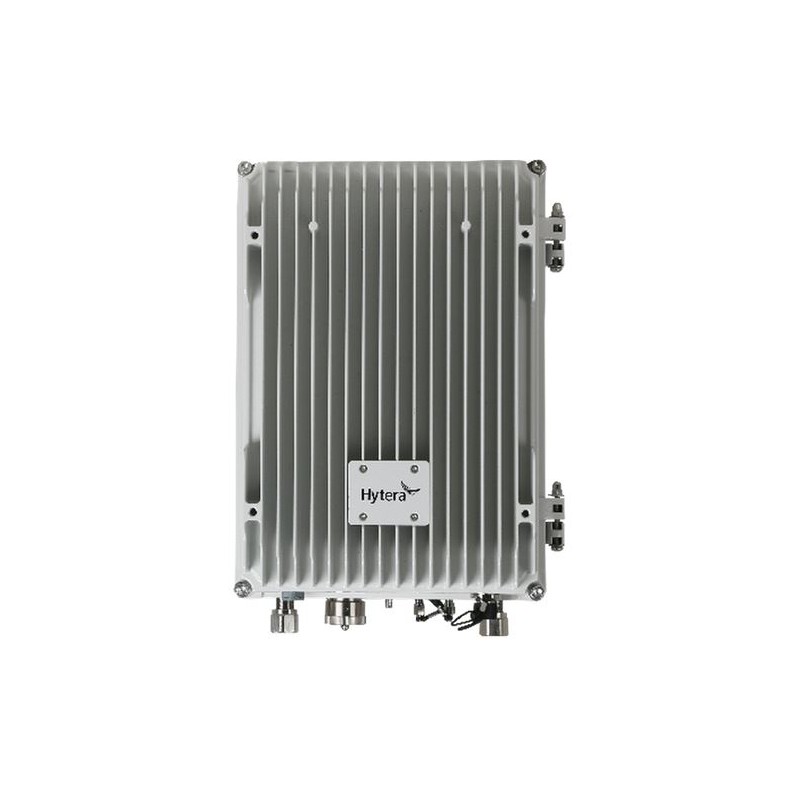

Hytera E-pole200 UHF – Zweikanal-DMR-Ad-hoc-Repeater

Der Hytera E-pole200 ist ein DMR-Ad-hoc-Dualkanal-Repeater, der entwickelt wurde, um mithilfe von drahtloser Verbindungstechnologie schnell Multi-Hop-Schmalbandnetzwerke aufzubauen. Er arbeitet ohne jegliche IP-Verbindungen wie Glasfaser oder Mikrowellenverbindungen. Der Repeater kann Sprachdienste auf zwei Kanälen gleichzeitig weiterleiten und ist sowohl mit Hytera als auch mit DMR Tier II-Funkgeräten von Drittanbietern kompatibel. Sein flexibles Design ermöglicht die Installation an Masten, wie z. B. Laternenpfählen, oder an Wänden, wie z. B. an Gebäudefassaden.

Automatische Vernetzung
Bis zu 31 Repeater können sich automatisch miteinander verbinden, ohne auf eine IP-Infrastruktur angewiesen zu sein. Das Netzwerk bleibt auch dann funktionsfähig, wenn einer oder mehrere Repeater ausfallen, was eine hohe Ausfallsicherheit gewährleistet.

Flexible Installation
Das wetterfeste Design ermöglicht die Montage des Repeaters an Masten oder Wänden, ohne dass eine bestehende Infrastruktur wie Technikräume erforderlich ist.

Hohe Kompatibilität
Der Repeater unterstützt Hytera und DMR Tier II-Funkgeräte von Drittanbietern sowie Hytera Ad-hoc-Netzwerkprodukte der ersten Generation.

Mehrere Stromversorgungsoptionen
Der Repeater kann mit Batterien, Solarenergie oder einer Trunking-Basisstation mit einer −48 V Versorgung betrieben werden und eignet sich somit für eine Vielzahl von Einsatzszenarien.

LTE-Konnektivität für Fern-Dispatch
Über ein öffentliches LTE-Netz kann der Repeater ohne Entfernungsbegrenzung mit Leitstellen- und Dispatch-Systemen verbunden werden.

Erweiterte Kommunikationsreichweite
Bei Installation in großer Höhe kann der Repeater mit seiner 10-Watt-Ausgangsleistung Übertragungsdistanzen von über 50 km erreichen. Mit einer SIM-Karte kann er Netzwerke über noch größere Entfernungen aufbauen und direkt mit Mobiltelefonen kommunizieren.

Allgemeine Spezifikationen

Frequenzbereich
UHF: 400–470 MHz

Privatnetzmodus
DMR konventionell (Tier II)

Knotenkapazität
Bis zu 31 Knoten

Kanalabstand
12,5 kHz

Stromversorgung
48 V DC

Stromaufnahme (Standby)
Weniger als 1 A

Stromaufnahme (Senden)
1,5 A bei 1 W
2,0 A bei 5 W
2,5 A bei 10 W

Frequenzstabilität
±0,5 ppm

Antennenimpedanz
50 Ohm

Abmessungen (H × B × T)
238,0 × 138,2 × 330,9 mm

Gewicht
5,2 kg

Empfängerleistung

Statische Empfangsempfindlichkeit
−122 dBm bei 5% BER

Nachbarkanal-Selektivität
ETSI: 60 dB bei 12,5 kHz
ETSI: 70 dB bei 25 kHz

Intermodulation
Mindestens 70 dB

Unterdrückung von Störsignalen
Mindestens 70 dB

Blockierung
84 dB

Leitungsgebundene Störaussendungen
−57 dBm von 9 kHz bis 1 GHz
−47 dBm von 1 GHz bis 12,75 GHz

Senderleistung

HF-Ausgangsleistung
1 W, 5 W oder 10 W pro Kanal
Bis zu 20 W insgesamt

Nachbarkanal-Leistung
60 dB bei 12,5 kHz
70 dB bei 25 kHz

Vocoder-Typ
AMBE+2™ / NVOC

Umwelteigenschaften

Betriebstemperatur
−30 °C bis +60 °C

Lagerungstemperatur
−40 °C bis +85 °C

Schutz gegen elektrostatische Entladung
IEC 61000-4-2, Stufe 4
±8 kV Kontaktentladung
±15 kV Luftentladung

Staub- und Wasserschutz
IP65

Feuchtigkeitsbeständigkeit
Entspricht MIL-STD-810 C, D, E, F und G

Beständigkeit gegen Vibration, Fall und Stoß
Entspricht MIL-STD-810 C, D, E, F und G

Ortungs- und Positionierungsdienste

GNSS-Unterstützung
GPS

Zeit bis zur ersten Positionsbestimmung (Kaltstart)
Weniger als 1 Minute

Zeit bis zur ersten Positionsbestimmung (Warmstart)
Weniger als 1 Sekunde

Horizontale Positionsgenauigkeit
Besser als 10 Meter

Hinweis zur Nutzung
Geeignet für Langzeit-Tracking mit mindestens fünf sichtbaren Satelliten bei einer nominalen Signalstärke von −130 dBm
