Kit de Visualización de Soldadura Helios de Kron Technologies (SKU HE10-1.0-KIT)

Kit de Visualización de Soldadura Kron Technologies Helios (SKU HE10-1.0-KIT)

Las cámaras estándar y el ojo humano suelen tener dificultades para capturar procesos de soldadura y corte láser debido al brillo extremo y el deslumbramiento. El Sistema de Visualización de Soldadura Helios resuelve este problema utilizando Imagen de Reflectancia de Banda Estrecha, produciendo imágenes claras y detalladas de soldaduras de alta intensidad, corte láser y otros procesos industriales brillantes.

Diseñado como una solución completa y lista para usar, el sistema incluye una cámara de alta velocidad, óptica especializada e iluminación basada en LED, permitiendo una instalación y operación rápida en cuestión de minutos.

Aplicaciones
Visualización de Soldadura y Baño de Soldadura: GMAW/MIG, GTAW/TIG, SMAW/Stick, soldadura láser y soldadura de baterías para vehículos eléctricos

Fabricación Aditiva: Sinterización Selectiva por Láser (SLS), Fusión Selectiva por Láser (SLM), Fusión por Haz de Electrones (EBM) y aplicaciones de formación

Corte Láser: Análisis de calidad y optimización de procesos

Fenómenos Eléctricos: Arcos, interruptores, relés y comportamiento de contactores

Reacciones Químicas Brillantes: Procesos de combustión y explosiones

Contenido del Paquete

• Luces Helios (3 unidades)
• Abrazaderas Mafer (2 unidades)
• Brazos mágicos pequeños (3 unidades)
• Brazo mágico mediano (1 unidad)
• Brazo mágico grande Manfrotto (1 unidad)
• Unidad de refrigeración líquida (1 unidad)
• Embudo para agua (1 unidad)
• Tubería de 6 mm (6 m)
• Barra tipo cheese
• Fuentes de alimentación de 24V 120W para luces (3 unidades)
• Fuente de alimentación de 12V para unidad de refrigeración
• Cables de alimentación específicos por país (4 unidades)
• Lentes de enfoque LED de 44 mm (9 unidades)
• Gafas de seguridad
• Cable BNC a 3,5 mm
• Cables de 3,5 mm a 3,5 mm (2 unidades)
• Conector de tubería hembra a hembra de 6 mm
• Tapón terminal
• Cable de disparo auxiliar breakout

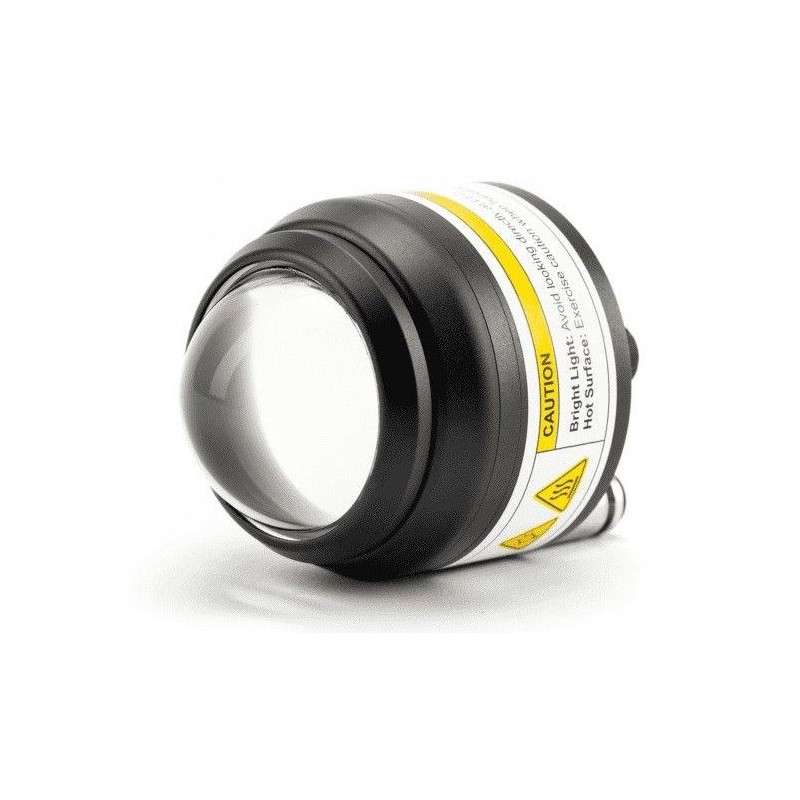

Especificaciones de Iluminación Helios
Salida Máxima: 1000W pulsado, 100W continuo
Longitud de Onda: 445 nm pulsado, 450 nm continuo (+15 nm)
Brillo: 12.000 lux a 1 metro
Ángulo de Haz: 50°
Entrada de Energía: 24V CC
Entrada de Estroboscopio: 3,3/5V TTL, activo alto
Respuesta de Luz: Tiempo de subida de 200 ns, tiempo de bajada de 120 ns
Opciones de Refrigeración: Aire o refrigeración líquida
Protección de Temperatura: Protección contra sobrecalentamiento incorporada
Lente: Lente de vidrio desechable y reemplazable
Montaje: Roscas M4 y 1/4-20
Pantalla: Límites de potencia y temperatura
Controles: Brillo ajustable (3–100% continuo, 0–100% estroboscópico) con interruptor de modo
Temperatura de Funcionamiento: -25°C a 45°C (-13°F a 113°F)
Dimensiones: 56 mm de profundidad, 57 mm de diámetro, 71 mm con conectores de refrigeración por agua
Peso: 0,217 kg

Alimentación y Conectividad (Helios)
Fuente de Alimentación: Suministro de 24V
Entradas: Entrada de energía de 24V, entrada de sincronización
Salidas: Salida de energía de 24V, salida de sincronización
Voltaje de Entrada: 100–240V CA, 50/60 Hz
Adaptador: 24V CC, 5A
Consumo Máximo: 120W

Unidad de Refrigeración Líquida
Tipo: Sistema de refrigeración líquida
Conector: Conector de tubería hembra de 6 mm
Conexiones: Una entrada y una salida
Pantalla y Controles: No incluidos
Temperatura de Funcionamiento: 0°C a 45°C (32°F a 113°F)
Dimensiones: 208 × 101 × 139 mm
Peso: 1,6 kg

Alimentación (Unidad de Refrigeración)
Fuente de Alimentación: Suministro de 12V
Voltaje de Entrada: 100–240V CA, 50/60 Hz
Adaptador: 12V CC, 6A
Consumo Máximo: 10W

Cámara Chronos 1.4 Incluida
Imagen: 1280 × 1024 a 1069 FPS
Memoria: 32GB
Tiempo de Grabación: Aproximadamente 11 segundos
Montura de Lente: Montura CS/C
Pantalla: Pantalla táctil de 5 pulgadas 800×480 de alto brillo
Dimensiones: 155 × 96 × 67,3 mm (sin lente)
Peso: 1,06 kg

Formatos de Video
H.264: Archivos MP4 hasta 60 Mbps
CinemaDNG RAW: Formato Adobe RAW estándar
TIFF: Archivos TIFF con marcas de tiempo
Opciones de Almacenamiento: Tarjeta SD, USB, SSD o almacenamiento en red (SMB/NFS)

Batería
Tipo: EN-EL4a
Duración: Aproximadamente 1,5 horas
Tiempo de Carga: Aproximadamente 2 horas para alcanzar el 80%

Entradas y Salidas (Cámara)
Entrada de Energía: 17–20V, 40W
Red: Ethernet Gigabit
Disparo: Dos entradas y salidas de estroboscopio de cuadro con umbral ajustable y entrada aislada
Salida de Video: HDMI a 720p, 60 FPS
USB: Tipo A (host) y micro-B (dispositivo)
SATA: eSATA 3Gbps para 2.5-inch SSD

Puertos de Disparo
BNC: Conector hembra
AUX: Bloque de terminales de 8 pines con entrada de disparo aislada

Control de Red
Control disponible a través de una interfaz web o API REST vía USB o Ethernet Gigabit

Condiciones Ambientales
Temperatura de Funcionamiento: -20°C a +40°C (-4°F a +104°F)**
