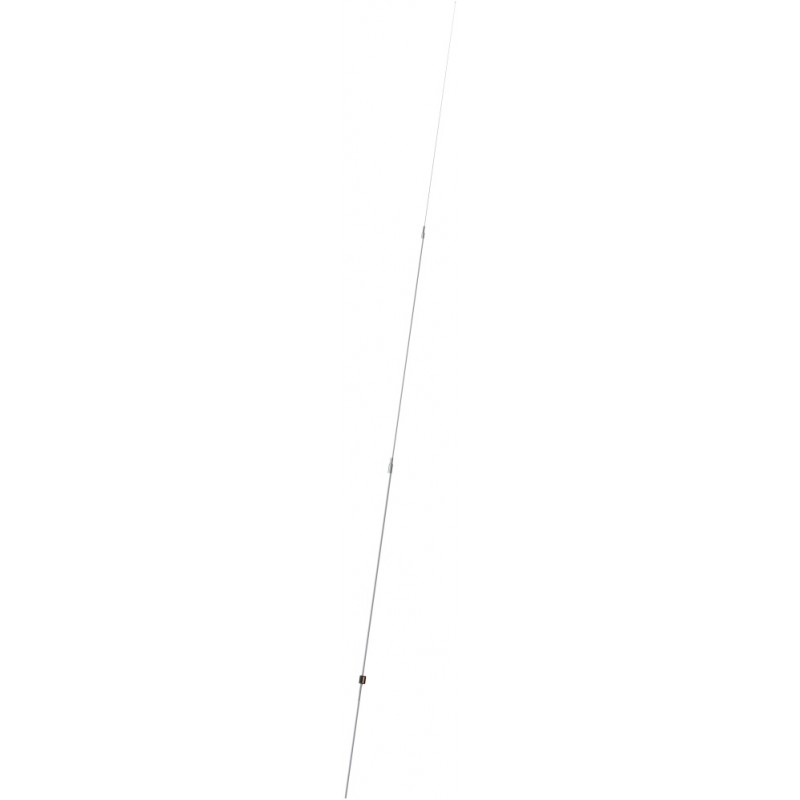

Scan Antenna HF9200 RX 9 m kolmeosaline LF/HF klaaskiudantenn koaksiaalühenduskarbiga, klambritega (13920-012)

Toote ülevaade

• Suure jõudlusega HF-antenn : 9-meetrine HF-antenn koos sisseehitatud sobitustrafoga täiustatud madalsagedusliku vastuvõtu jaoks.
• Professionaalne disain : sobib ideaalselt nõudlikeks rakendusteks, millel on vastupidav konstruktsioon ja kroomitud messingist ühenduskohad.
• Rööbastele paigaldamise ühilduvus : mõeldud paigaldamiseks siinile või postidele, kasutades siini kinnituskomplekti (suur).
• Tõhus signaali vastuvõtt : Varustatud ühenduskarbi sees oleva kruviklemmiga, mis toetab standardseid koaksiaalkaableid (Ø 5–10 mm).
• Omni-Directional Receive Pattern : tagab 360-kraadise vastuvõtu ühtlase signaalikvaliteedi tagamiseks.

Pakendi üksikasjad

• Pakendi tüüp : vastupidav papptoru ohutuks saatmiseks.
• Mõõdud : Ø 106 mm x 3850 mm.
• Kaal : umbes 12,7 kg.

Elektrilised spetsifikatsioonid

• Sagedusvahemik : hõlmab 0,15 kuni 30 MHz, sealhulgas LF, MF ja HF sagedusalasid.
• Takistus : 50 oomi tõhusa signaaliülekande jaoks.
• Polarisatsioon : optimaalse vastuvõtu tagamiseks vertikaalne.
• Maksimaalne sisendvõimsus : Pole kohaldatav (ainult vastuvõtuantenn).
• Staatiline mahtuvus : 100 pF, tagades stabiilsuse.
• Isolatsioonitakistus : 10 GOhm, et minimeerida müra ja signaali kadu.
• Elektriline pikkus : 7870 mm parema vastuvõtu tagamiseks.

Mehaanilised detailid

• Värv : valge puhta ja professionaalse välimuse tagamiseks.
• Kõrgus : 9 meetrit.
• Kaal : 7,2 kg.
• Läbimõõt : kitsenevad Ø 40 mm kuni Ø 5 mm.
• Paigaldusmeetod : sobib siini- või postide paigaldamiseks (Ø 30–90 mm) koos vajaliku kronsteini komplektiga.
• Paigaldusjuhised : Tootega kaasas on lihtne seadistamine.
• Materjalid : Valmistatud PU-värviga tugevatest klaaskiudtorudest ja vastupidavuse tagamiseks kroomitud massiivmessingist.
• Tuulekindlus : talub ellujäämistuule kiirust kuni 55 m/s (125 mph).
• Temperatuurivahemik : Töötab usaldusväärselt vahemikus -55°C kuni +70°C, vastab standarditele IEC 60068-2-1 ja IEC 60068-2-2.
• Ühendus : Kindlate ühenduste jaoks keerake ühenduskarbi sisse kruviklemm.
• Kaabel : ei kuulu komplekti; vajab tavalist koaksiaalkaablit (Ø 5 - 10 mm).
• Seerianumber : identifitseerimiseks selgelt märgitud toote etiketile.

Tellimisinfo

• Osanumber : 13920-012 (klambrid on kaasas).
