Thrane LT-500 Attitude Heading System Reference (51-100294)

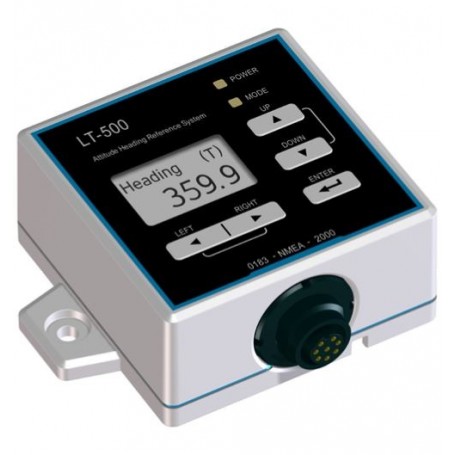

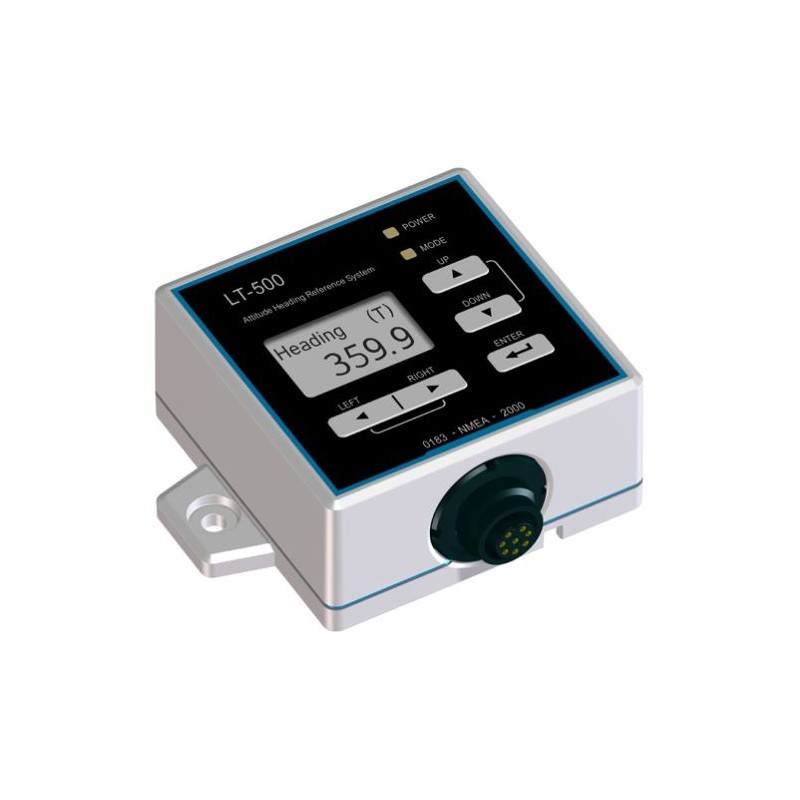

معرفی LT-500 Attitude Heading Reference System (AHRS)، یک قطب نمای ناوبری دریایی پیشرفته و حسگر سمت که توسط Lars Thrane A/S ساخته شده است.

واحد LT-500 AHRS که برای تامین هر دو بخش تفریحی و حرفه ای دریایی طراحی شده است، از استانداردها و گواهینامه های جهانی برای تجهیزات ناوبری دریایی فراتر می رود.

کارایی:

جمع و جور و در عین حال قدرتمند، LT-500 AHRS دارای 11 حسگر دقیق است که از ترکیب حسگر و فناوری فیلتر کالمن برای ارائه داده‌های بی‌درنگ در مورد حرکت، چرخش، زمین، فشار هوا و دما واقعی با دقت و وضوح قابل‌توجهی بهره می‌برد. ویژگی های پیشگام عبارتند از:

• فیلتر کالمن
• محاسبه تغییرات مغناطیسی از طریق مدل مغناطیسی جهانی (WMM)
• جبران انحرافات آهن نرم و سخت
• الگوریتم کالیبراسیون مغناطیس سنج داخلی

LT-500 AHRS که برای مقاومت در برابر سختی های زندگی دریایی ساخته شده است، در دماهای بین -25⁰C تا +55⁰C (-13⁰F تا +131⁰F) بی عیب و نقص عمل می کند.

نصب و راهبری:

نصب LT-500 AHRS آسان است، از NMEA 0183، NMEA 2000 و برق از طریق یک کابل پشتیبانی می کند. تطبیق پذیری آن امکان نصب در هر جهتی را بدون کاهش عملکرد فراهم می کند. مجهز به یک رابط کاربر پسند شامل نمایشگر و دکمه های کنترلی، نصب و سرویس بدون دردسر است. داده های ناوبری به راحتی از طریق رابط در دسترس هستند، در حالی که تراز کردن خودکار (پیچ و رول) نصب را ساده می کند. کالیبراسیون مغناطیس سنج داخلی خروجی داده های ناوبری دقیق را تضمین می کند. علاوه بر این، یک نرم افزار نصب و سرویس کامپیوتر خارجی برای پیکربندی و نگهداری اختیاری در دسترس است.

ویژگی های کلیدی:

• سیستم مرجع سرفصل نگرش با 11 سنسور دقیق
• خروجی داده های جامع شامل عنوان واقعی، عنوان مغناطیسی، انحراف، تغییر، رول، گام، فشار هوا و دما
• نمایشگر و دکمه های کنترلی کاربرپسند برای نصب و سرویس آسان
• پشتیبانی همزمان از داده های NMEA 0183 و NMEA 2000
• جملات و نرخ داده قابل تنظیم NMEA 0183
• قابل نصب در هر جهت بدون به خطر انداختن عملکرد
• کارخانه کالیبره شده و از نظر عملکردی قبل از حمل و نقل بر روی دما آزمایش شده است
• دارای گواهینامه جهانی برای استفاده دریایی

موجود در سیستم:

• واحد LT-500 AHRS
• کابل 10 متری چند 8 پین ساده برش (M)
• اتصال پیچی NMEA 2000 Micro-C
• پیچ چوبی فولاد ضد زنگ A4 (2)
• راهنمای نصب سریع
• برگه دستورالعمل ایمنی
• برگه آزمون واحد

مشخصات فنی:

وزن: 104 گرم (0.23 پوند)

ابعاد: 91.6 x 75.3 x 32.7 میلی متر (3.61 x 2.96 x 1.29 اینچ)

دمای عملیاتی: -25 درجه سانتیگراد تا +55 درجه سانتیگراد (-13 درجه فارنهایت تا +131 درجه فارنهایت)

دمای نگهداری: 30- تا 80+ درجه سانتی گراد (22- تا 176+ درجه فارنهایت)

درجه ضد آب: IP42

گارانتی: 2 سال، بدون تعمیر و نگهداری

گواهینامه ها و استانداردها:

CE، IEC 60945، IEC 60950، FCC، IC، RCM، RoHS

NMEA 0183، NMEA 2000

کلاس تجهیزات: محافظت شده، مطابق با IEC 60945
