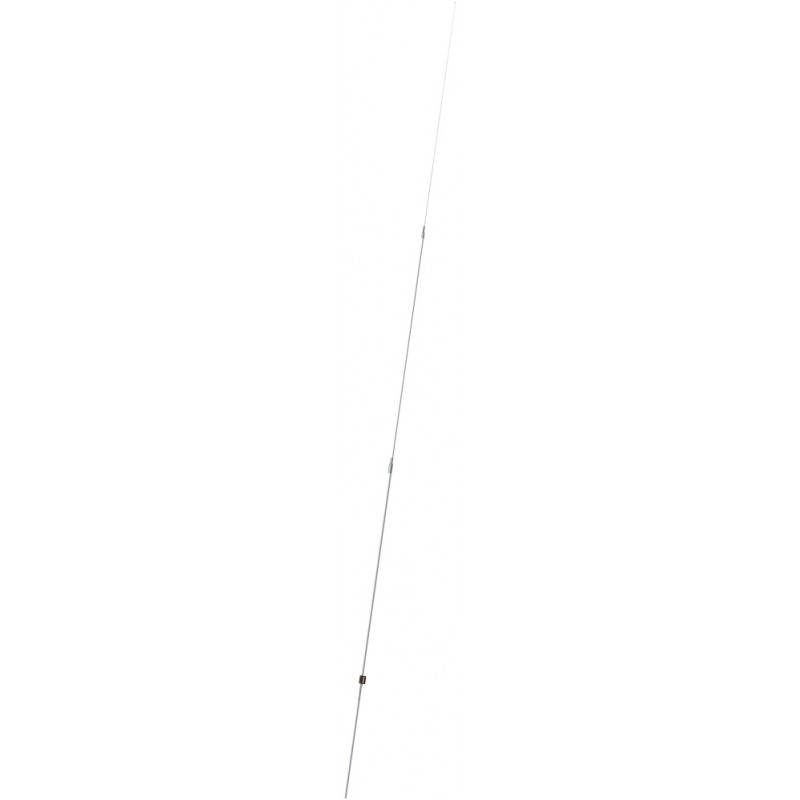

آنتن اسکن HF9200 RX 9 متر آنتن فایبر گلاس LF/HF سه قسمتی با جعبه اتصال کواکسیال، با براکت (13920-012)

بررسی اجمالی محصول

• آنتن HF با کارایی بالا : یک آنتن 9 متری HF با یک ترانسفورماتور منطبق داخلی برای افزایش دریافت فرکانس پایین.
• طراحی حرفه ای : ایده آل برای کاربردهای سخت، دارای ساختاری ناهموار با اتصالات برنجی جامد با روکش کروم.
• سازگاری با نصب ریل : برای نصب روی راه‌اندازی ریل یا پایه با استفاده از کیت براکت ریلی (بزرگ) طراحی شده است.
• دریافت سیگنال کارآمد : مجهز به یک ترمینال پیچی در داخل جعبه اتصال، که از کابل های کواکسیال استاندارد (Ø 5 - 10 میلی متر) پشتیبانی می کند.
• الگوی دریافت همه جهته : دریافت 360 درجه را برای کیفیت سیگنال ثابت فراهم می کند.

جزئیات بسته بندی

• نوع بسته بندی : لوله کارتن محکم برای حمل و نقل ایمن.
• ابعاد : Ø 106 mm x 3850 mm.
• وزن : حدودا 12.7 کیلوگرم

مشخصات برق

• محدوده فرکانس : 0.15 تا 30 مگاهرتز شامل باندهای LF، MF و HF را پوشش می دهد.
• امپدانس : 50 اهم برای انتقال موثر سیگنال.
• قطبش : عمودی برای عملکرد دریافت بهینه.
• حداکثر توان ورودی : قابل استفاده نیست (آنتن فقط دریافت).
• ظرفیت استاتیک : 100 pF، تضمین ثبات.
• مقاومت عایق : 10 GOhm برای به حداقل رساندن نویز و از دست دادن سیگنال.
• طول الکتریکی : 7870 میلی متر برای دریافت بهتر.

جزئیات مکانیکی

• رنگ : سفید برای ظاهری تمیز و حرفه ای.
• ارتفاع : 9 متر.
• وزن : 7.2 کیلوگرم.
• قطر : مخروطی از Ø 40 میلی متر تا Ø 5 میلی متر.
• روش نصب : مناسب برای نصب ریل یا تیر (Ø 30 - 90 میلی متر) با کیت براکت مورد نیاز.
• دستورالعمل نصب : همراه با محصول برای نصب آسان ارائه می شود.
• مواد : تولید شده با استفاده از لوله های الیاف شیشه ای سنگین با رنگ PU و برنج جامد کرومی برای دوام.
• مقاومت در برابر باد : سرعت باد زنده تا 55 متر بر ثانیه (125 مایل در ساعت) را تحمل می کند.
• محدوده دما : به طور قابل اعتماد بین -55 درجه سانتیگراد و +70 درجه سانتیگراد کار می کند، مطابق با استانداردهای IEC 60068-2-1 و IEC 60068-2-2.
• اتصال دهنده : برای اتصال ایمن، ترمینال را در داخل جعبه اتصال پیچ کنید.
• کابل : شامل نمی شود. به یک کابل کواکسیال استاندارد (Ø 5 - 10 میلی متر) نیاز دارد.
• شماره سریال : به وضوح روی برچسب محصول برای شناسایی مشخص شده است.

اطلاعات سفارش

• شماره قطعه : 13920-012 (شامل براکت).
