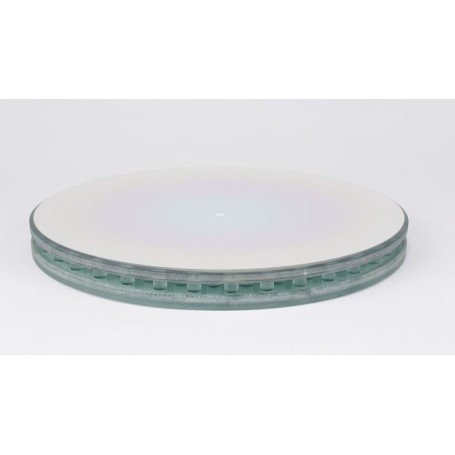

Hubblen ensisijainen peili 305/1372 Pyrex Enhanced Coating

Hubble Optics esittelee uraauurtavan kevyen sandwich-peilin, joka tarjoaa kustannustehokkaan ja ylivoimaisen vaihtoehdon muille markkinoiden kevyille ja vankkaille peileille. Hubble-avaruusteleskoopin suunnittelusta inspiroimina, jotka tunnetaan edistyneestä teknologiastaan, nämä sandwich-peilit sisältävät:

• Lämpö- ja rakenteellinen optimointi avoimella ytimellä nopeaan lämpövasteeseen, joka jäähtyy noin 10 kertaa nopeammin kuin saman paksuiset kiinteät peilit.
• Dynaamisesti vakaa suljettu takarakenne.
• Yksinkertainen kelluntakiinnitys.
• 20 % kevyempi kuin vastaavan paksuiset kiinteät peilit.
• Kilpailukykyinen hinnoittelu ennennäkemättömällä hinta/suorituskykysuhteella, joka varmistaa Strehl-suhteen ≥ 0,975.

Miksi valita Sandwich Mirror?

Teleskooppipeilit valmistetaan huolella kontrolloidussa lämpötilassa ja kosteudessa, mikä varmistaa tarkan mittauksen tasapainon jälkeen. Jäähtymisen aikana lämpötilagradientit voivat kuitenkin aiheuttaa pinnan muodonmuutoksia, mikä johtaa poikkeamiin, jotka ovat verrannollisia substraatin lämpölaajenemiskertoimeen (CTE).

Ensisijainen huolenaihe ei ole muodonmuutosten aiheuttamat poikkeamat, vaan lämpimän ilman kerros peilin edessä, mikä aiheuttaa kuvan vääristymiä, joita kutsutaan "peilin näkemiseksi". Tämä vääristymä johtuu epäyhtenäisestä diffraktioindeksistä lämpimän peilin pinnan päällä olevassa viileässä ilmassa. Tämän lieventämiseksi peilien on lähestyttävä ympäristön ilman lämpötilaa, mieluiten 0,2 °C:n sisällä vääristymien minimoimiseksi.

Siksi tavoitteena on nopea lämpötilan tasapainottaminen, mikä vähentää peilin näkemistä. Suuret ammattipeilit käyttävät tähän tarkoitukseen monimutkaisia jäähdytysjärjestelmiä. Ohuemmat substraatit kuitenkin vähentävät merkittävästi lämpöaikaviivettä, mikä parantaa optista suorituskykyä. Hubble Opticsin kevyet sandwich-peilit loistavat todellisissa skenaarioissa ja saavuttavat tasapainon nopeasti ilman aktiivisia jäähdytysjärjestelmiä, mikä voi aiheuttaa tärinäongelmia.

TEKNISET TIEDOT

Kapasiteetti

Aukkosuhde (f/): 4,5

Pintaheijastus: 96 %

Polttoväli (mm): 1372

Optisen järjestelmän pinnoite: Alumiini ja piidioksidi

Kenraali

Halkaisija (mm): 305

Halkaisija (″): 12

Korkeus (mm): 49

Materiaali: Pyrex lasi

Sarja: Sandwich Mirror

Tyyppi: Osat ja varaosat
