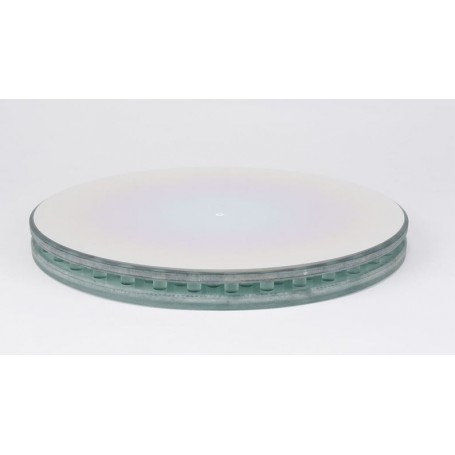

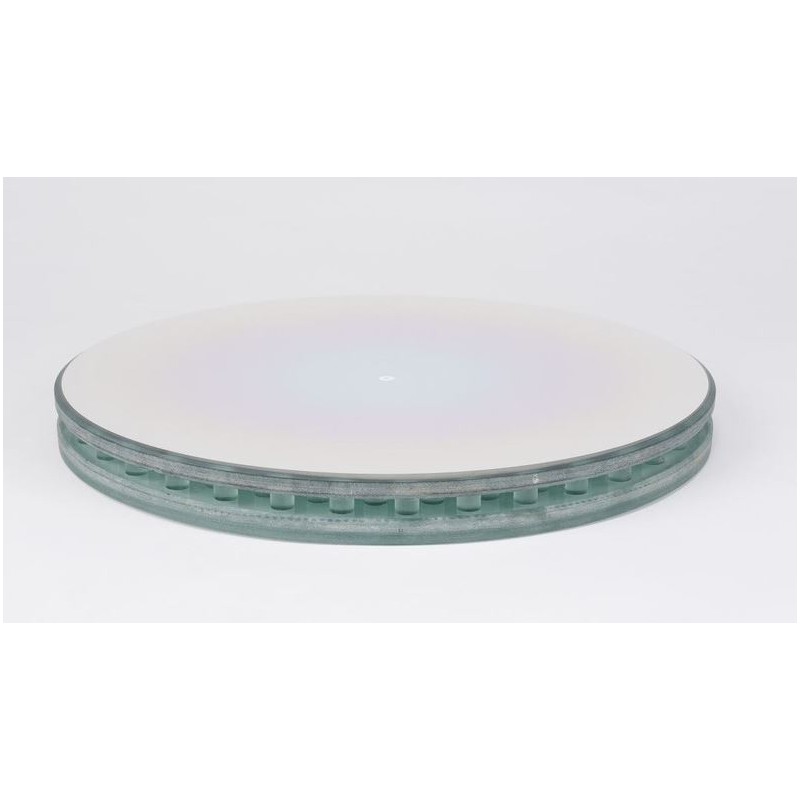

Hubble'i esmane peegel 305/1372 Pyrex Enhanced Coating

Hubble Optics tutvustab murrangulist kerget sandwich-peeglit, mis pakub kulutõhusat ja paremat alternatiivi teistele turul leiduvatele kergetele ja tugevatele peeglitele. Inspireeritud Hubble'i kosmoseteleskoobi disainist, mis on tuntud oma arenenud tehnoloogia poolest, on neil sandwich-peeglitel:

• Termiline ja struktuurne optimeerimine avatud südamikuga kiire termilise reaktsiooni tagamiseks, jahutades umbes 10 korda kiiremini kui võrdse paksusega täispeeglid.
• Dünaamiliselt stabiilne kinnine disain.
• Lihtne flotatsioonikinnitus.
• 20% kergem kui sama paksusega täispeeglid.
• Konkurentsivõimeline hinnakujundus enneolematu hinna ja jõudluse suhtega, mis tagab Strehli suhte ≥ 0,975.

Miks valida Sandwich Mirror?

Teleskoobipeeglid valmistatakse hoolikalt kontrollitud temperatuuri ja niiskusega keskkondades, tagades pärast tasakaalu saavutamist täpse mõõtmise. Kuid jahutamise ajal võivad temperatuurigradiendid põhjustada pinna deformatsiooni, mis põhjustab aberratsioone, mis on proportsionaalsed substraadi soojuspaisumisteguriga (CTE).

Peamine probleem ei ole deformatsioonist tingitud aberratsioonid, vaid pigem sooja õhu kiht peegli ees, mis põhjustab pildimoonutusi, mida nimetatakse "peegli nägemiseks". See moonutus tuleneb ebaühtlasest difraktsiooniindeksist jahedamas õhus sooja peegli pinna kohal. Selle leevendamiseks peavad peeglid lähenema ümbritseva õhu temperatuurile, ideaaljuhul 0,2 °C piiresse, et moonutusi minimeerida.

Seega on eesmärgiks kiire temperatuuri tasakaalustamine, mis vähendab peegli nägemist. Suured professionaalsed peeglid kasutavad selleks keerukaid jahutussüsteeme. Kuid õhemad substraadid vähendavad oluliselt termilist viivitust, suurendades optilist jõudlust. Hubble Opticsi kerged sandwich-peeglid on reaalsetes stsenaariumides suurepärased, saavutades kiiresti tasakaalu ilma aktiivsete jahutussüsteemideta, mis võib põhjustada vibratsiooniprobleeme.

SPETSIFIKATSIOONID

Mahutavus

Ava suhe (f/): 4,5

Pinna peegeldus: 96%

Fookuskaugus (mm): 1372

Optilise süsteemi kate: alumiinium ja ränidioksiid

Kindral

Läbimõõt (mm): 305

Läbimõõt (″): 12

Kõrgus (mm): 49

Materjal: Pyrex klaas

Seeria: Sandwich Mirror

Tüüp: varuosad ja varuosad
