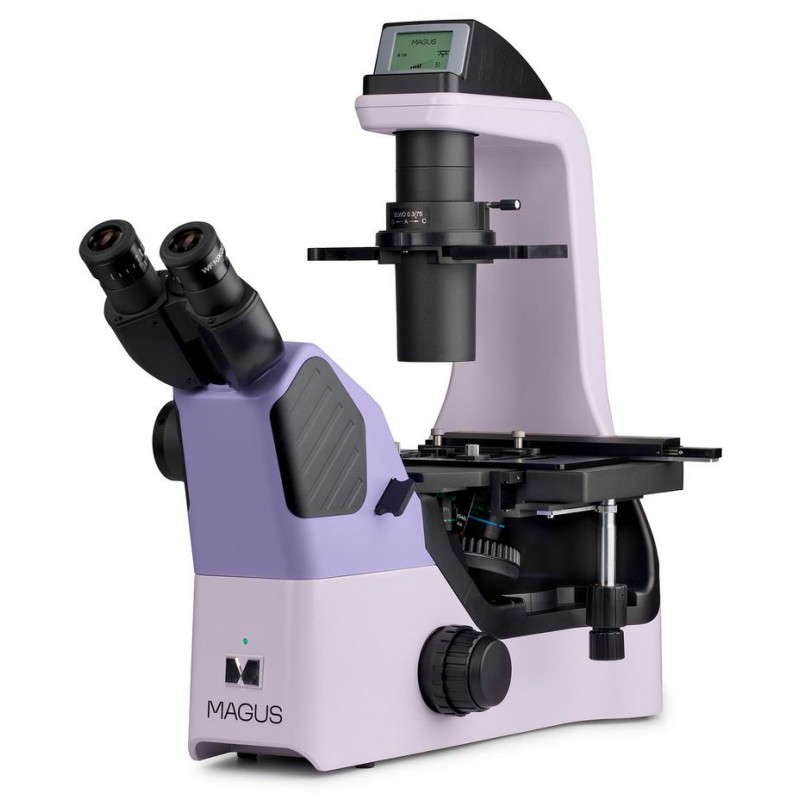

Magus Bio V360 biologinen käänteismikroskooppi (83483)

Tämä tutkimustason käänteismikroskooppi on suunniteltu nestesaostumien, soluviljelmien, elävien solujen, kudosviljelmien sekä muiden värjättyjen tai värjäämättömien näytteiden tutkimiseen laboratoriolaseissa. Sen käänteinen optinen rakenne mahdollistaa Petrimaljojen, monikaivolevyjen, pullojen, rullapullojen ja jopa 75 mm korkeiden maljojen käytön, joiden pohjan paksuus on 1,2 mm, käyttäen erityisesti tälle lasityypille suunniteltuja objektiiveja.

Kondensaattorin poistamisen jälkeen mikroskoopilla voidaan tarkastella soluviljelmiä Petrimaljoissa tai sylinterimäisissä pulloissa jopa 187 mm korkeuteen asti. Havainnointi tapahtuu läpäisevässä valossa käyttäen kirkas kenttä-, vaihekontrasti- ja emboss-kontrastitekniikoita. Lisävarusteilla voidaan käyttää myös Hoffmanin modulointikontrastia. Mikroskooppia käytetään laajasti lääketieteellisessä, farmakologisessa, biologisessa ja virologisessa tutkimuksessa, ja sen edistynyt kokoonpano soveltuu IVF-sovelluksiin.

Mikroskoopin pää

Mikroskoopissa on binokulaarinen pää, jossa on äärettömyyskorjatut optiikat. Digitaalinen kamera kiinnitetään sivuliitännän kautta mikroskoopin päähän. Valonsäteen jako on valittavissa 100/0 ja 0/100 välillä, jolloin kaikki valo ohjataan joko okulääreihin tai kameraan. Erillinen paikka ja tulppa on varattu emboss-kontrastiliu'ulle.

Kääntyvä objektiivirevolveri

Koodattu kääntyvä revolveri mahdollistaa viiden objektiivin asentamisen. Yksi paikka jää vapaaksi, jolloin voidaan asentaa lisäobjektiivi suurennusalueen laajentamiseksi.

Objektiivit

Mikroskoopissa käytetään äärettömyyskorjattuja planaariakromaattisia objektiiveja, joissa on pitkä työskentelyetäisyys ja jotka on optimoitu 1,2 mm pohjapaksuuden astioille. Parfokaalietäisyys on 60 mm.
4× objektiivi on tarkoitettu kirkkaan kentän havainnointiin. 10×, 20× ja 40× objektiivit ovat vaiheobjektiiveja, joissa on vaiherengas ulostulopupillitasossa. Nämä objektiivit on suunniteltu ensisijaisesti vaihekontrastimikroskopiaan, mutta ne soveltuvat myös kirkkaan kentän ja emboss-kontrastin tekniikoihin.

Mukavan kirkkauden ylläpito suurennosta vaihdettaessa

Eri suurennuksilla varustetut objektiivit päästävät läpi eri määrän valoa, joten kirkkaus täytyy säätää aina suurennusta vaihdettaessa. Vaihdettaessa suuresta pienempään suurennukseen kirkkaus voi kasvaa äkillisesti, mikä aiheuttaa silmien väsymistä.

Tässä mikroskoopissa on älykäs kirkkaudensäätöjärjestelmä. Järjestelmä muistaa kullekin objektiiville valitun kirkkaustason ja palauttaa automaattisesti oikean kirkkauden revolveria käännettäessä. Tämä ominaisuus vähentää säätöaikaa, parantaa käyttömukavuutta ja on erityisen hyödyllinen työssä, jossa suurennusta vaihdetaan usein.

Tarkennusmekanismi

Koaksiaaliset karkeat ja hienot tarkennusnupit sijaitsevat matalalla mikroskoopin rungossa, jolloin käyttäjä voi pitää kätensä mukavasti pöydällä työskennellessään. Jännityksen säätörengas oikealla puolella mahdollistaa karkeatarkennuksen vastuksen säätämisen käyttäjän mieltymyksen mukaan.

Esipöytä

Mikroskoopissa on kiinteä mekaaninen esipöytä. Erillinen mekanismi liikuttaa laboratoriolaseja sujuvasti kahteen kohtisuoraan suuntaan, mikä takaa tarkan tarkastelun ilman, että näytteen alueita jää huomaamatta. Pitkä esipöydän ohjauskahva mahdollistaa mukavan käytön käden levätessä pöydällä. Yleispidike astioille sisältyy vakiovarusteisiin.

Kondensaattori

Kondensaattorin numeerinen apertuuri on 0,3 ja työskentelyetäisyys 75 mm. Kondensaattorissa on paikka joko vaihekontrastiliu'ulle tai emboss-kontrastiliu'ulle, jossa on sektoridiafragma.

Vaihekontrastiliu'ussa on kolme aukkoa: yksi vaihesisäkkeellä 10×, 20× ja 40× objektiiveille ja kaksi aukkoa kirkkaan kentän havainnointiin. Vaiherenkaan ja objektiivin kohdistus tehdään kohdistusteleskoopilla.

Emboss-kontrastiliu'ussa on myös kolme aukkoa. Emboss-kontrasti saavutetaan asettamalla sektoridiafragma optiseen polkuun ja sijoittamalla liuku aktiivisen objektiivin kohdalle. Kun vihreä suodin (ND6) asetetaan sektoridiafragman paikkaan, näytteen reunoilla olevat värikehät vähenevät. Loput aukot on tarkoitettu kirkkaan kentän käyttöön: yksi 4× objektiiville ja yksi, jota käyttävät 10×, 20× ja 40× objektiivit.

Valaistus

Valaistuksen tuottaa 3 W LED -valonlähde, joka tarjoaa riittävän kirkkauden kaikille tuetuille tekniikoille ja objektiiveille. Värilämpötila pysyy vakiona kirkkauden säädöstä riippumatta, ja LEDin käyttöikä on jopa 50 000 tuntia.

LCD-tilanäyttö

LCD-näyttö mikroskoopin jalustassa näyttää nykyisen objektiivin suurennuksen, valonlähteen kirkkauden ja toimintatilat, kuten eco ja sleep. Näytön ja säätönuppien avulla käyttäjä voi säätää kirkkautta, lukita kirkkausasetukset sekä määrittää automaattisen virrankatkaisun ajastimen ja lepotilan.

Ergonominen muotoilu

Ergonominen muotoilu minimoi väsymystä ja tukee tuottavuutta pitkillä tutkimusjaksoilla. Mikroskoopin pää on sijoitettu mukavaan katselukulmaan niska- ja selkärasituksen vähentämiseksi. Matala, kompakti esipöytä mahdollistaa laboratoriolasien helpon käsittelyn, ja pitkä esipöydän ohjauskahva mahdollistaa käytön nostamatta kättä pöydältä. Matalalle sijoitetut tarkennusnupit ja sujuva tarkennusmekanismi mahdollistavat vaivattoman ja tarkan säädön.

Lisävarusteet

Tähän mikroskooppiin on saatavilla laaja valikoima lisävarusteita. Lisäokulaarit laajentavat suurennusaluetta ja auttavat hyödyntämään usein käytettyjä objektiiveja mahdollisimman tehokkaasti. Hoffmanin modulointikontrastilaite laajentaa kontrastitekniikoita mahdollistaen rakenteiden havainnoinnin, joita ei näy kirkkaassa kentässä, sekä dynaamisten prosessien reaaliaikaisen tutkimisen.

Digitaalinen kamera voi välittää kuvia näytölle, tallentaa tiedostoja ja mahdollistaa reaaliaikaisen mittauksen ohjelmiston avulla. Kalibrointilasi tukee tarkkaa mittausta ja sitä voidaan käyttää asteikollisten okulaarien tai kameran ohjelmiston kanssa. Astiapidikkeet ja esipöydän insertit mahdollistavat erimuotoisten ja -kokoisten viljelyastioiden turvallisen kiinnityksen.

Tärkeimmät ominaisuudet

• Värjättyjen ja värjäämättömien näytteiden tutkimus laboratoriolaseissa, mukaan lukien Petrimaljat, levyt ja pullot jopa 187 mm korkeuteen asti

• Mikroskopiatekniikat: kirkas kenttä, vaihekontrasti ja emboss-kontrasti, lisävarusteena Hoffmanin modulointikontrasti

• Koodattu kääntyvä revolveri automaattisella kirkkaudensäädöllä jokaiselle objektiiville

• Binokulaarinen pää sivukameraliitännällä ja 100/0 tai 0/100 valonsäteen jaolla

• Energiatehokas 3 W LED -läpäisevä valonlähde, käyttöikä jopa 50 000 tuntia

• Kondensaattori liukuaukolla; vaihekontrastiliuku mukana keskitettyine vaiherenkaineen

• Älykäs valaistusjärjestelmä automaattisella kirkkaudensäädöllä, himmennyslukolla, automaattisella virrankatkaisulla ja LCD-tilanäytöllä

• Mekaaninen esipöytä X–Y-lasiliikkeellä, yleispidike astioille ja pitkä ohjauskahva mukavuuden takaamiseksi

Pakkauksen sisältö

• Jalusta sisäänrakennetulla virtalähteellä, läpäisevällä valonlähteellä, tarkennusjärjestelmällä, esipöydällä, kondensaattorin kiinnityksellä ja kääntyvällä revolverilla

• Kondensaattori liukuaukolla

• Binokulaarinen mikroskoopin pää sivuputkella

• Äärettömyyskorjatut planaariakromaattiset objektiivit:

  • 4×/0,10, WD 30 mm

  • 10×/0,25 vaihe, WD 10,2 mm

  • 20×/0,40 vaihe, WD 12 mm

  • 40×/0,60 vaihe, WD 2,2 mm

• Kaksi 10×/22 mm okulaaria pitkällä silmäetäisyydellä ja diopterisäädöllä

• Okulaarikupit

• Kohdistusteleskooppi

• Vaihekontrastiliuku keskitettyine vaiherenkaineen

• Emboss-kontrastilaite

• Vihreä suodin

• Yleispidike astioille

• C-mount-kamerasovitin

• Verkkovirtajohto

• Pölysuoja

• Käyttöohje ja takuutodistus

Tilauksesta saatavilla

• 15×/16 mm okulaarit (pari)

• 20×/12 mm okulaarit (pari)

• Hoffmanin modulointikontrastilaite

• Digitaalinen kamera

• Kalibrointilasi

• Monitori

Tekniset tiedot

• Tuotetunnus: 83483

• Merkki: MAGUS

• Takuu: 5 vuotta

• Pakkauksen koko: 56 × 65 × 67 cm

• Toimituspaino: 24,4 kg

• Tyyppi: biologinen, valo-/optiikka

• Mikroskoopin pää: binokulaarinen, Siedentopf, sivuputkella

• Pään kallistuskulma: 45°

• Vakiovarusteinen suurennusalue: 40×–400×

• Lisävarusteinen suurennusalue: jopa 800×

• Okulaariputken halkaisija: 30 mm

• Objektiivit: äärettömyys planaariakromaattiset, parfokaalietäisyys 60 mm

• Kääntyvä revolveri: 5-paikkainen, koodattu

• Esipöydän koko: 250 × 170 mm

• Esipöydän liike: 80 / 128 mm

• Kondensaattori: NA 0,3, työskentelyetäisyys 75 mm, liukuaukolla ja säädettävällä aukolla

• Tarkennusjärjestelmä: koaksiaalinen karkea- ja hienotarkennus, hienotarkennuksen resoluutio 0,002 mm

• Valaistus: LED, kirkkaus säädettävissä

• Virtalähde: 100–240 V, 50/60 Hz

• Käyttölämpötila-alue: +10 °C – +35 °C

• Lisäominaisuudet: automaattinen kirkkaudensäätö, eco- ja lepotilat, LCD-tilanäyttö

• Kohderyhmä: kokeneet käyttäjät ja ammattilaiset

• Käyttötarkoitus: laboratorio- ja lääketieteellinen tutkimus

• Havainnointimenetelmät: kirkas kenttä, vaihekontrasti, emboss-kontrasti

• Toimitettava suojaava lisävaruste: pölysuoja
