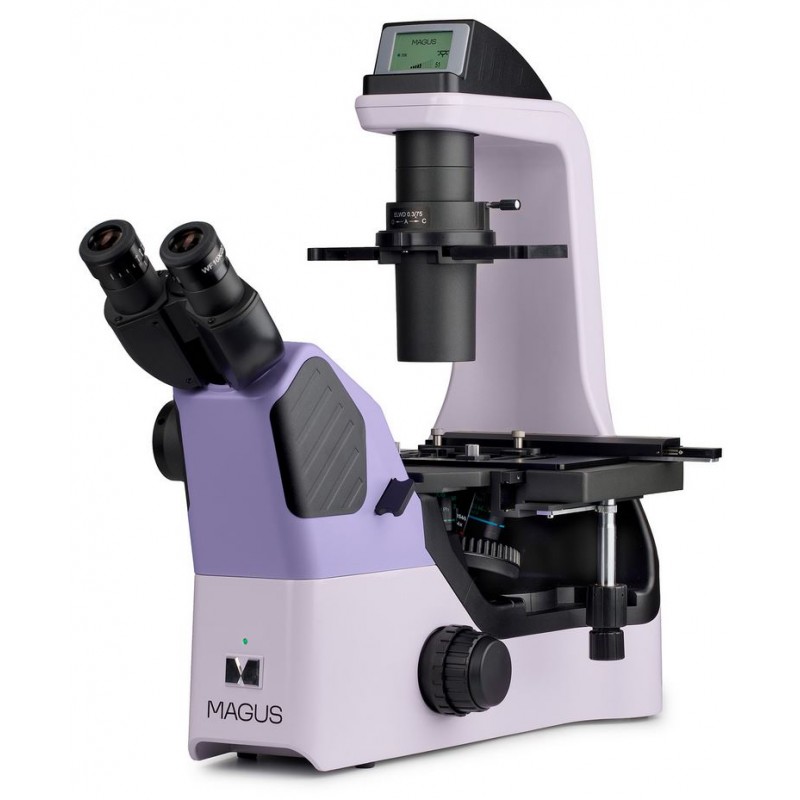

Magus Bio V360 Biologische Omgekeerde Microscoop (83483)

Deze onderzoeksmicroscoop van laboratoriumkwaliteit is ontworpen voor het bestuderen van vloeibare neerslagen, celkolonies, levende cellen, weefselkweken en andere gekleurde of ongekleurde preparaten die in laboratoriumglaswerk zijn geplaatst. Dankzij de omgekeerde optische opstelling kunnen Petrischalen, multiwellplaten, flesjes, rolflessen en kolven tot 75 mm hoog met een bodemdikte van 1,2 mm worden gebruikt, met objectieven die speciaal voor dit type glaswerk zijn ontworpen.

Wanneer de condensor wordt verwijderd, maakt de microscoop het mogelijk om celkweken in Petrischalen of cilindrische kolven tot 187 mm hoog te observeren. Observatie vindt plaats in doorgelicht licht met behulp van helderveld-, fasecontrast- en emboss-contrasttechnieken. Met optionele componenten kan ook Hoffman-modulatiecontrast worden toegepast. De microscoop wordt veel gebruikt in medisch, farmacologisch, biologisch en virologisch onderzoek en de geavanceerde configuratie is geschikt voor IVF-toepassingen.

Microscoopkop

De microscoop is uitgerust met een binoculaire kop met oneindig gecorrigeerde optiek. Een digitale camera wordt gemonteerd via een zijpoort op de microscoopkop. Lichtstraalverdeling is instelbaar tussen 100/0 en 0/100, zodat al het licht naar de oculairs of naar de camera wordt geleid. Er is een speciale sleuf met een plug voorzien voor het plaatsen van de emboss-contrastschuif.

Draaibare revolverkop

Een gecodeerde draaibare revolverkop biedt plaats aan vijf objectieven. Eén positie blijft vrij, zodat een extra objectief kan worden geplaatst om het vergrotingsbereik uit te breiden.

Objectieven

De microscoop maakt gebruik van oneindig gecorrigeerde plan-achromatische objectieven met een lange werkafstand, geoptimaliseerd voor schalen met een bodemdikte van 1,2 mm. De parfocale afstand is 60 mm.
Het 4× objectief is bedoeld voor helderveldobservatie. De 10×, 20× en 40× objectieven zijn faseobjectieven met een faseringsring in het uitgangspupilvlak. Deze objectieven zijn primair ontworpen voor fasecontrastmicroscopie, maar zijn ook geschikt voor helderveld- en emboss-contrasttechnieken.

Comfortabele helderheid behouden bij vergrotingswissel

Objectieven met verschillende vergrotingen laten verschillende hoeveelheden licht door, waardoor de helderheid telkens moet worden aangepast bij het wisselen van vergroting. Overschakelen van hoge naar lage vergroting kan plotselinge toename van helderheid veroorzaken, wat leidt tot vermoeide ogen.

Deze microscoop is uitgerust met een intelligent helderheidsregelsysteem. Het systeem onthoudt het helderheidsniveau dat voor elk objectief is ingesteld en herstelt automatisch de juiste helderheid wanneer de revolverkop wordt gedraaid. Deze functie verkort de insteltijd, verhoogt het gebruikscomfort en is vooral nuttig bij werkzaamheden waarbij vaak van vergroting wordt gewisseld.

Scherpstelmechanisme

De coaxiale grove en fijne scherpstelknoppen zijn laag op het microscooplichaam geplaatst, zodat de onderzoeker de handen comfortabel op de tafel kan laten rusten tijdens het werken. Een spanningsinstelring aan de rechterzijde maakt het mogelijk om de gewenste weerstand van de grove scherpstelling in te stellen.

Objecttafel

De microscoop beschikt over een vaste mechanische objecttafel. Een speciaal mechanisme beweegt het laboratoriumglaswerk soepel in twee loodrechte richtingen, zodat het preparaat nauwkeurig kan worden onderzocht zonder delen over te slaan. Een lange bedieningshendel zorgt voor comfortabel gebruik met de hand op de tafel. Een universele schaalklem wordt standaard meegeleverd.

Condensor

De condensor heeft een numerieke apertuur van 0,3 en een werkafstand van 75 mm. Een sleuf in de condensor biedt plaats aan een fasecontrastschuif of een emboss-contrastschuif met sector-diafragma.

De fasecontrastschuif bevat drie openingen: één met een faseringsinzet voor 10×, 20× en 40× objectieven, en twee openingen voor helderveldobservatie. Uitlijning tussen de faseringsring en het objectief gebeurt met een centreertelescoop.

De emboss-contrastschuif bevat ook drie openingen. Emboss-contrast wordt bereikt door het sector-diafragma in het optische pad te plaatsen en de schuif te positioneren overeenkomstig het actieve objectief. Wanneer een groen filter (ND6) in de sector-diafragmasleuf wordt geplaatst, worden kleurhalos aan de randen van het preparaat verminderd. De overige openingen zijn bedoeld voor helderveldgebruik: één voor het 4× objectief en één gedeeld door de 10×, 20× en 40× objectieven.

Verlichting

De verlichting wordt verzorgd door een 3 W LED-lichtbron, die voldoende helderheid biedt voor alle ondersteunde technieken en objectieven. De kleurtemperatuur blijft constant bij het aanpassen van de helderheid en de LED heeft een levensduur tot 50.000 uur.

LCD-statusdisplay

Een LCD-scherm op de microscoopvoet toont de huidige objectiefvergroting, lichtbronhelderheid en bedrijfsmodi zoals eco en slaapstand. Met het display en de bedieningsknoppen kan de gebruiker de helderheid aanpassen, helderheidsinstellingen vergrendelen en de automatische uitschakeltimer en slaapstand instellen.

Ergonomisch ontwerp

Het ergonomische ontwerp minimaliseert vermoeidheid en ondersteunt productiviteit tijdens langdurige onderzoeksessies. De microscoopkop is geplaatst onder een comfortabele kijkhoek om belasting van nek en rug te verminderen. De lage, compacte objecttafel maakt het hanteren van laboratoriumglaswerk eenvoudig, terwijl de lange bedieningshendel bediening mogelijk maakt zonder de hand van de tafel te tillen. De laag geplaatste scherpstelknoppen en het soepele scherpstelmechanisme zorgen voor moeiteloze en nauwkeurige afstelling.

Accessoires

Er is een breed scala aan accessoires beschikbaar voor deze microscoop. Extra oculairs vergroten het vergrotingsbereik en helpen het potentieel van veelgebruikte objectieven te maximaliseren. Het Hoffman-modulatiecontrastapparaat breidt de contrasttechnieken uit, waardoor structuren zichtbaar worden die in helderveld onzichtbaar zijn en real-time studie van dynamische processen mogelijk wordt.

Een digitale camera kan beelden naar een monitor sturen, bestanden opslaan en real-time metingen mogelijk maken via software. Een kalibratiepreparaat ondersteunt nauwkeurige metingen en kan worden gebruikt met geschaalde oculairs of camerasoftware. Schaalklemmen en tafel-inzetstukken maken veilige bevestiging van kweekvaten in diverse vormen en maten mogelijk.

Belangrijkste kenmerken

• Onderzoek van gekleurde en ongekleurde preparaten in laboratoriumglaswerk, waaronder Petrischalen, platen en kolven tot 187 mm hoog

• Microscopietechnieken: helderveld, fasecontrast en emboss-contrast, met optioneel Hoffman-modulatiecontrast

• Gecodeerde draaibare revolverkop met automatische helderheidsaanpassing per objectief

• Binoculaire kop met zijcamera-aansluiting en 100/0 of 0/100 lichtstraalverdeling

• Energiezuinige 3 W LED-doorgelichte verlichting met tot 50.000 uur levensduur

• Condensor met schuifsleuf; fasecontrastschuif inbegrepen met gecentreerde faseringsringen

• Intelligent verlichtingssysteem met automatische helderheidsregeling, dimvergrendeling, automatische uitschakeltimer en LCD-statusdisplay

• Mechanische objecttafel met X–Y-beweging van glaswerk, universele schaalklem en lange bedieningshendel voor comfort

De set bevat

• Standaard met ingebouwde voeding, doorgelichte lichtbron, scherpstelsysteem, objecttafel, condensorhouder en draaibare revolverkop

• Condensor met schuifsleuf

• Binoculaire microscoopkop met zijbuis

• Oneindig gecorrigeerde plan-achromatische objectieven:

  • 4×/0,10, WD 30 mm

  • 10×/0,25 fase, WD 10,2 mm

  • 20×/0,40 fase, WD 12 mm

  • 40×/0,60 fase, WD 2,2 mm

• Twee 10×/22 mm oculairs met lange oogafstand en dioptrie-instelling

• Oogschelpen

• Centreertelescoop

• Fasecontrastschuif met gecentreerde faseringsringen

• Emboss-contrastapparaat

• Groen filter

• Universele schaalklem

• C-mount camera-adapter

• AC-stroomkabel

• Stofhoes

• Gebruikershandleiding en garantiebewijs

Op aanvraag leverbaar

• 15×/16 mm oculairs (paar)

• 20×/12 mm oculairs (paar)

• Hoffman-modulatiecontrastapparaat

• Digitale camera

• Kalibratiepreparaat

• Monitor

Technische specificaties

• Product-ID: 83483

• Merk: MAGUS

• Garantie: 5 jaar

• Verpakkingsgrootte: 56 × 65 × 67 cm

• Verzendgewicht: 24,4 kg

• Type: biologisch, licht/optisch

• Microscoopkop: binoculair, Siedentopf, met zijbuis

• Kophellingshoek: 45°

• Standaard vergrotingsbereik: 40×–400×

• Optioneel vergrotingsbereik: tot 800×

• Oculairbuisdiameter: 30 mm

• Objectieven: oneindig plan-achromatisch, parfocale afstand 60 mm

• Draaibare revolverkop: 5-posities, gecodeerd

• Objecttafelgrootte: 250 × 170 mm

• Objecttafelbereik: 80 / 128 mm

• Condensor: NA 0,3, werkafstand 75 mm, met schuifsleuf en instelbare opening

• Scherpstelsysteem: coaxiale grove en fijne scherpstelling, fijne scherpstelresolutie 0,002 mm

• Verlichting: LED, helderheid instelbaar

• Voeding: 100–240 V, 50/60 Hz

• Bedrijfstemperatuurbereik: +10 °C tot +35 °C

• Extra functies: automatische helderheidsregeling, eco- en slaapstand, LCD-statusdisplay

• Beoogde gebruikers: ervaren gebruikers en professionals

• Toepassing: laboratorium- en medisch onderzoek

• Observatiemethoden: helderveld, fasecontrast, emboss-contrast

• Geleverd beschermaccessoire: stofhoes
