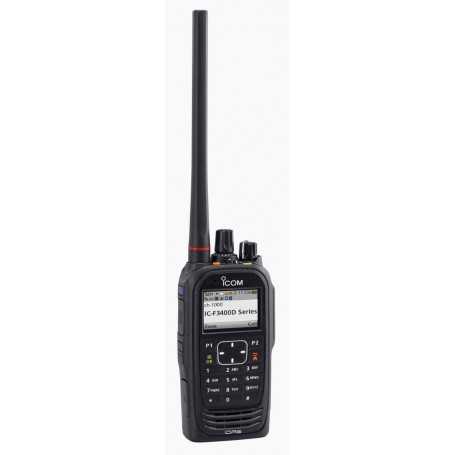

Icom IC-F3400DS VHF-kädessä pidettävä IDAS-radio

Johtokanava (NXDN Type-D tai dPMR-tila 3)

IDAS trunking voi sitoa useita kanavia ja tehokkaasti jakaa rajoitetun määrän kanavia suuren määrän käyttäjiä.

* Lisenssiavain (ISL-UGMTR NXDN Type-D:lle tai ISL-UGMD3 dPMR-moodille 3) vaaditaan.

Usean sivuston liitettävyys

Yhdistä kaksi tai useampi toistinpaikka IP-verkon kautta ja laajenna viestintäaluetta. Usean paikan liitettävyyttä voidaan soveltaa sekä tavanomaisiin että johtoverkkotiloihin.

Äänestysskannaus

Käytettäessä monipaikkaisessa tavanomaisessa järjestelmässä IDAS-radio etsii optimaalisen toistinpaikan ja valitsee automaattisesti toistimen. Hyödyllinen käyttäjille, jotka liikkuvat laajalla alueella.

Sekoitustila (NXDN perinteinen ja dPMR-tila 1/2)

IDAS-radio voi vastaanottaa kanavalla sekä analogisia että digitaalisia signaaleja ja vastata joko analogisessa tai digitaalisessa tilassa vastaanotetun tilan mukaan. Voit esitellä IDAS-radiot osittain, mutta silti käyttää olemassa olevia analogisia radioita järjestelmässä.

Lisenssiavaimen päivitys

Lisenssiavainvaihtoehdoilla voidaan lisätä tarpeelliset toiminnot, kuten kanavakapasiteetti, kanavakapasiteetti, AES-salaus ja muut toiminnot. IDAS-radiot voidaan päivittää ja räätälöidä vastaamaan erityistarpeitasi.

Järjestelmän / radioyksikön hallinnan tehokkuus

Over-the-Air-ohjelmointi (OTAP)

OTAP-toiminnon avulla voit jakaa radion konfigurointitiedoston langattomasti IDAS-radioiden päivittämistä varten. Säästä huomattavasti aikaa ilman, että radiota tarvitsee palauttaa ohjelmointia varten.

* OTAP-hallintaohjelmisto (CS-OTPM1) vaaditaan.

Järjestelmän konfigurointitiedosto (SCF) (dPMR Mode 3)

Icom dPMR Mode 3 -järjestelmäpalvelin voi viedä SCF:n, joka sisältää yleiset järjestelmäparametrit, ja IDAS-radio voi tuoda SCF:n ohjelmoinnin tehostamiseksi.

Radion perusominaisuudet

Pieni, ohut ja älykäs

Kompakti runko on mahdollista uusilla suunnittelutekniikoilla, mukaan lukien mukautetun SoC:n (System-on-a-Chip) ja litteän levyn näppäimistön käyttö. Ohut mittoja täydentää myös pienempi virrankulutus, mikä mahdollistaa ohuemman akun.

Värillinen LCD ja parannettu käyttöliittymä

Korkean resoluution värillinen LCD-näyttö ja uusi käyttöliittymä otetaan käyttöön. Väri-LCD parantaa näkyvyyttä sekä luonnon- että sisävalaistuksessa. Yötilan LCD-asetus on vaihtoehto käytettäväksi yöaikaan tai heikossa valaistuksessa. Toiminnot voidaan asettaa helposti seuraamalla helposti ymmärrettäviä kuvakkeita ja valikon kohtia.

* Mallille IC-F3400DT/F3400DS/F3400DPT/F3400DPS/F4400DT/F4400DS/F4400DPT/F4400DPS (näyttötyyppi)

Käyttömukavuus

OAA-toiminto lähettää oman aliaksen nimen puhelun yhteydessä vastaanottajille ja näyttää soittajan nimen automaattisesti vastaanottajien näytöllä. Se poistaa tarpeen ohjelmoida soittolistaa jokaiseen radioon, kun uusi radio syötetään tai olemassa oleva radio välitetään toiselle henkilölle.

Handsfree-käyttö Bluetooth®-kuulokkeella*1

Sisäänrakennettu Bluetooth®-moduuli*1 tarjoaa etäkäytön ja handsfree-viestinnän yhdistettynä kolmannen osapuolen kuulokemikrofoniin (esimerkiksi 3M™ Peltor™ WS™ 5 -sarja)*2.

*1 Saatavilla myös versio ilman Bluetoothia. Kysy lisätietoja jälleenmyyjältäsi. *2 Käytettävissä olevat toiminnot riippuvat pariksi liitetyistä Bluetooth-laitteista. Icom ei takaa kaikkia Bluetooth-kuulokkeiden toimintoja ja suorituskykyä.

Digitaalinen äänen tallennus

IDAS-radio voi nauhoittaa saapuvat ja lähtevät puhelut, ja käyttäjä voi varmuuden vuoksi tarkistaa tallennetun viestinnän. Kun käytetään 32 Gt:n microSD*-korttia, max. 500 tuntia tallennusta on mahdollista. Seuraavat tiedot voidaan upottaa WAV-tiedostoon; käyttäjätunnukset, GPS-sijainti, taajuus, AF-voimakkuus, RSSI jne.

(Asetuksesta riippuen).

* MicroSD-kortti vaaditaan erikseen.

Tärinähälytys

Kun puhelu saapuu, IDAS-radio värisee tarpeeksi voimakkaasti, jotta saapuva puhelu tuntuu raskaan vaatteiden läpi.

Useita kieliä

Toiminnot ja valikkokohdat voidaan ohjelmoida muulla kielellä kuin englanniksi. Kyrillisiä ja yksinkertaistettuja kiinalaisia fontteja tuetaan.

Ääni-ilmoitus

Uudet IDAS-radiot voivat ilmoittaa kanavanumeron, vyöhykkeen ja kanavatyypin ääni-ilmoituksella. Tämä toiminto on kätevä radion säätöjen tekemiseen ilman, että sinun tarvitsee katsoa radiota. Äänitiedotukset voidaan korvata mukautetuilla viesteillä.

• Enintään 100 merkin pituiset viestit
• Status viesti
• Alhaisen akun äänimerkki
• Normaali, prioriteetti- ja äänestysskannaus
• Sisäinen kello

Turvallisuus

AES/DES-salaus Over-the-Air-uudelleenavaimella (OTAR)

Digitaalisen viestinnän turvaamiseksi IDAS-radio tarjoaa 4-avaimen DES-perussalauksen vakiona, ja se on päivitetty 64-avaimen DES-salaukseen valinnaisella UT-134:llä. Käytettäessä valinnaisen UT-134:n ja lisenssiavaimen (ISL-AKAES) kanssa, AES-salaus OTAR-toiminnolla on käytettävissä. OTAR-toiminto mahdollistaa salausavainten päivityksen radiokanavan kautta.

* OTAR-hallintaohjelmisto (CS-OTAR1) vaaditaan.

Hätäpuhelu Man Downin toimesta ja liike/pysähdystunnistus

Työntekijöiden turvallisuuden etävalvontaa varten IDAS-kädessä pidettävässä radiossa on neljä hätätilanteeseen liittyvää toimintoa: liikkeentunnistus, paikallaan seisomisen tunnistus, miehitys ja yksinäinen työntekijä. Jos jokin näistä toiminnoista on aktivoitu, radio lähettää automaattisesti hätäsignaalin.

Radio Kill, Stun and Revive

Jos radio katoaa tai varastetaan, radiotappaustoiminto poistaa radion käytöstä radion kautta turvallisuusuhan vähentämiseksi. Kun radio Stun-komento vastaanotetaan, kaikki toiminnot lukitaan tilapäisesti, kunnes vastaanotetaan Revive-komento tai käyttäjän salasana syötetään.

• Etämonitori (NXDN) / tunnelman kuuntelu (dPMR) -toiminnot
• Käynnistyssalasana
• Valvontatoiminto
• Taktinen ryhmätoiminto käyttäjäryhmien tilapäiseen uudelleenryhmittelyyn

Äänenlaatu

Aktiivinen melunvaimennin

Aktiivinen melunvaimennin auttaa tuottamaan selkeän äänen ja vaimentaen taustamelua. Toiminto parantaa sekä lähetettyä ääntä että saapuvaa puhelua. Radion käyttäjän ei tarvitse huutaa mikrofoniin edes erittäin meluisassa ympäristössä.

Audio Equalizer Effect

Äänenkorjaimen avulla voit räätälöidä äänen äänenlaadun optimoimiseksi eri käyttöympäristöissä.

• 14-nastainen ACC-liitin BTL-vahvistimen ulostulolla
• AquaQuake™-tyhjennystoiminto puhdistaa veden kaiuttimen ritilästä
• Audio compander
• Beat peruuttaa

Tietoliikenne

Sisäänrakennettu GPS-vastaanotin

IDAS-radiota voidaan käyttää läpinäkyvänä datamodeemina, joka lähettää erilaista dataa 3600 bps:iin asti radiokanavan yli. NXDN 12,5 kHz digitaalinen tila kaksinkertaistaa tiedonsiirtonopeuden.

Sijaintitiedot voidaan lähettää ääni- tai tilakutsulla, ja niitä voidaan käyttää kolmannen osapuolen AVL-järjestelmän (Automatic Vehicle Location) -järjestelmän kanssa. GPS-lokitoiminnot kirjaavat käyttäjän sijaintitiedot säännöllisin väliajoin.

USB-portti PC-liitäntää varten

IDAS-radio voidaan liittää tietokoneeseen USB-portin kautta radioiden ohjelmointia ja asennettua microSD-korttia varten massamuistitilassa.

• Sarjaliikenneliitäntä Bluetooth®:lla * langatonta yhteyttä varten
• Radio-ohjelmointi microSD-kortilla

* Saatavilla myös versio ilman Bluetoothia. Kysy lisätietoja jälleenmyyjältäsi.

Jotkut toiminnot ja vaihtoehdot ovat saatavilla tulevaisuudessa.

Tekniset tiedot

Kenraali

Taajuusalue (NXDN) (* Versiosta riippuen) 136–174 MHz

Taajuusalue (dPMR) 136–174 MHz

Kanavien lukumäärä 1024 kanavaa / 128 vyöhykettä, 4000 kanavaa / 128 vyöhykettä (lisävaruste), 32 kanavaa / 2 vyöhykettä (ei-näyttötyyppi)

Päästötyyppi (NXDN) (* versiosta riippuen) 16K0F3E, 14K0F3E, 11K0F3E, 8K50F3E, 8K30F1E/D, 4K00F1E/D

Päästötyyppi (dPMR) (* versiosta riippuen) 16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E/D

Virtalähteen vaatimus 7,5V DC nimellisjännite

Virrankulutus (noin) Tx (korkea) 1,5 A Rx (maks./valmiustila) 580 mA (sisäinen SP) / 140 mA

Antenni impedanssi 50Ω

Käyttölämpötila-alue –30 °C - +60 °C; –22 °F - +140 °F (radion tekniset tiedot)

Mitat (L × K × S) (Ei mukana ulkonemia) 53,6 × 123,5 × 29,3 mm; 2,1 × 4,9 × 1,2 tuumaa (BP-284:n kanssa)

Paino (noin) 215 g; 7,6 unssia (pääyksikkö), 340 g; 12,0 unssia (BP-284:n, MB-133:n ja FA-S81VS:n kanssa)

Lähetin

Lähtöteho (Hi, L2, L1) (riippuen versiosta) 5 W, 2 W, 1 W

Taajuuden vakaus ±1,0 ppm

Valhepäästöt USA 80 dB tyyppi, EUR 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz)

FM Humin ja melu (W/N) 55/55 dB tyyppi.

Äänen harmoninen särö (AF 1kHz 40 % poikkeama) 0,5 % tyyp.

FSK-virhe 1 % tyyppi. (DVN/DN)

Vastaanotin

Herkkyys 12dB SINAD 0,22 μV tyyppi, 20 dB SINAD (W/N) –5,5/–2,5 dBμV emf-tyyppi, 1 % BER (DVN/DN) –5,5/–4,0 dBμV emf-tyyppi.

Viereinen kanava (W/P) 80/76 dB tyyppi. (DVN/DN) 71/70 dB tyyppi.

Valheellisen vasteen hylkäys 81 dB typ.

Keskinäismodulaation esto Analoginen (USA) 75 dB tyyppi, Analoginen (EUR) 67 dB tyyppi, DVN/DN 72 dBμV emf tyyppi/ –41 dBm tyyppi.

Äänen lähtöteho Sisäinen SP (8 Ω kuormalla) 1300 mW tyyppi. (5 % säröllä) Ulkoinen SP (8 Ω kuormalla) 1000 mW tyyppi. (5 % säröllä) / 1300 mW tyyppi. (HM-222H:lla 5 %:n tislauksessa)
