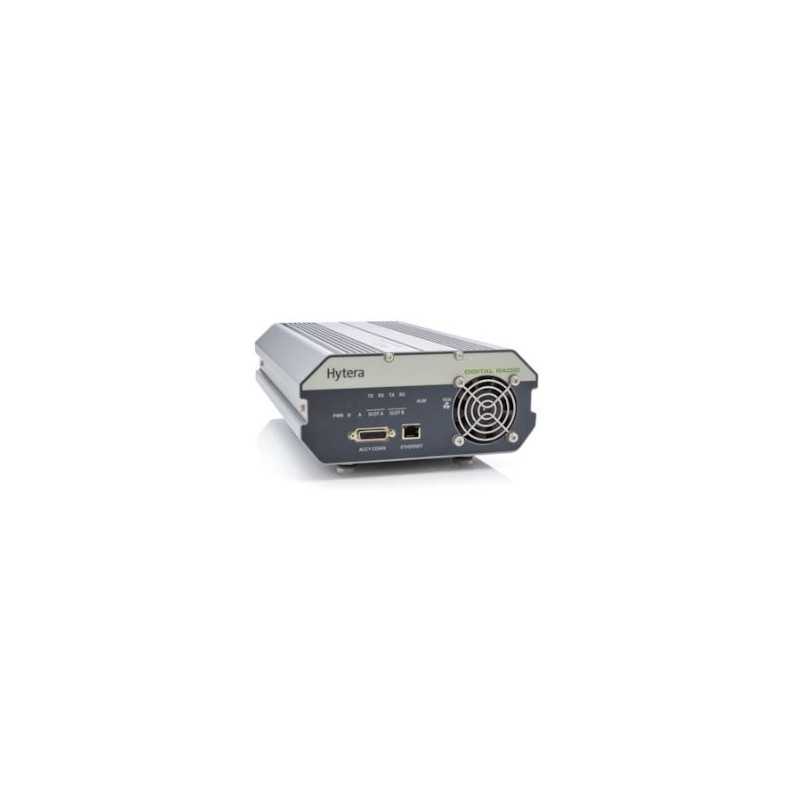

Hytera RD625 UHF DMR-toistin

RD625 on kehitetty Digital Mobile Radio (DMR) avoimen ETSI-standardin mukaisesti ja sitä voidaan käyttää joko digitaalisilla tai analogisilla signaaleilla.

Joustava IP-verkko

Hytera DMR-toistin voidaan liittää IP-pohjaiseen tietoliikenneverkkoon, jossa on useita toimipisteitä. Roaming-toimintoa käytetään tarjoamaan tämän radioverkon radioille ääni- ja datapalveluja solujen välillä.

VoIP-yksityisten automaattisten haarakeskuksien yhdistäminen

RD625-toistin mahdollistaa olemassa olevien VoIP-puhelinjärjestelmien liittämisen DMR-radioverkkoon. Tämä antaa DMR-radiotilaajille mahdollisuuden käydä halfduplex-keskusteluja puhelinverkon osallistujien kanssa. Puhelintilaajilla on mahdollisuus soittaa radioverkossa joko yksittäisiä tai ryhmäpuheluita.

Analoginen ja digitaalinen toiminta, mahdollisuus vaihtaa automaattisesti

RD625-toistinta voidaan käyttää sekä analogisessa että digitaalisessa tilassa ja se on täysin yhteensopiva tällä hetkellä käytössä olevien analogisten järjestelmien kanssa. Laite vaihtaa automaattisesti digitaalisen ja analogisen tilan välillä vastaanottimen signaalin tyypistä riippuen, mikä säästää sekä aikaa että rahaa, koska taajuuksia ja kanavia ei tarvitse konfiguroida manuaalisesti.

Mukautuva lähetysteho

RD625:n integroitu virtalähde voi automaattisesti vaihtaa varatasavirtalähteeseen suljetusta lyijyakusta, jos vaihtovirtalähde katkeaa. Tämä mahdollistaa virheettömän ratkaisun kriittiseen viestintään.

Kenraali

Taajuusalue VHF: 136 - 174 MHz / UHF: 400 - 470 MHz

Tuetut käyttötilat DMR Tier II (perinteinen DMR) ETSI TS 102 361-1/2/3 mukaisesti, analoginen

Kanavan kapasiteetti 16

Kanavaväli 12,5 / 20 / 25 kHz

Käyttöjännite 13,6 ± 15 % VDC 90 V - 264 VDC

Max. virrankulutus (valmiustilassa) ≤ 0,5 A 13,6 VDC:llä

Max. virrankulutus (lähetyksen aikana) ≤ 5,5 A 13,6 VDC:llä

Taajuusstabiilisuus ± 0,5 ppm

Antenni impedanssi 50 Ω

Mitat (K × L × S) 108 × 210 × 348 mm

Paino 5000 g (kääntöyksikön kanssa)

Vastaanotin

Herkkyys (analoginen) 0,3 μV (12 dB SINAD) 0,22 μV (tyypillinen) (12 dB SINAD) 0,4 μV (20 dB SINAD)

Herkkyys (digitaalinen) 0,3 μV / BER 5 %

Viereisen kanavan selektiivisyys

TIA-603 65 dB taajuudella 12,5 kHz / 75 dB taajuudella 20 / 25 kHz

ETSI 60 dB taajuudella 12,5 kHz / 70 dB taajuudella 20 / 25 kHz

Intermodulaatio

TIA-603 75 dB taajuudella 12,5 kHz / 20 / 25 kHz

ETSI 70 dB taajuudella 12,5 kHz / 20 / 25 kHz

Valheellisen vastauksen hylkääminen

TIA-603 75 dB taajuudella 12,5 kHz / 20 / 25 kHz

ETSI 70 dB taajuudella 12,5 kHz / 20 / 25 kHz

Signaali-kohinasuhde (S/N) 40 dB taajuudella 12,5 kHz 43 dB taajuudella 20 kHz 45 dB taajuudella 25 kHz

Äänen vääristymä ≤ 3 %

Äänen herkkyys + 1 - - 3 dB

Johdettu harhapäästö

Lähetin

Lähetysteho 1 - 25 W (säädettävä)

Modulaatio 11 K0F3E 12,5 kHz 14 K0F3E 20 kHz 16 K0F3E 25 kHz

4FSK digitaalinen modulaatio 12,5 kHz (vain data): 7K60FXD 12,5 kHz (data ja ääni): 7K60FXW

Häiriöt signaalit ja harmoniset -36dBm (1GHz)

Modulaatiorajoitus ± 2,5 kHz taajuudella 12,5 kHz ± 4,0 kHz taajuudella 20 kHz ± 5,0 kHz taajuudella 25 kHz

Hurinaa ja melua 40 dB taajuudella 12,5 kHz 43 dB taajuudella 20 kHz 45 dB taajuudella 25 kHz

Viereisen kanavan selektiivisyys 60 dB taajuudella 12,5 kHz 70 dB taajuudella 20/25 kHz

Äänen herkkyys + 1 - - 3 dB

Nimellinen äänen särö ≤3 %

Digitaalinen vokooderi tyyppi AMBE+2TM

Ympäristöolosuhteet

Käyttölämpötila-alue - 30 °C - + 60 °C

Varastointilämpötila - 40 °C - + 85 °C
