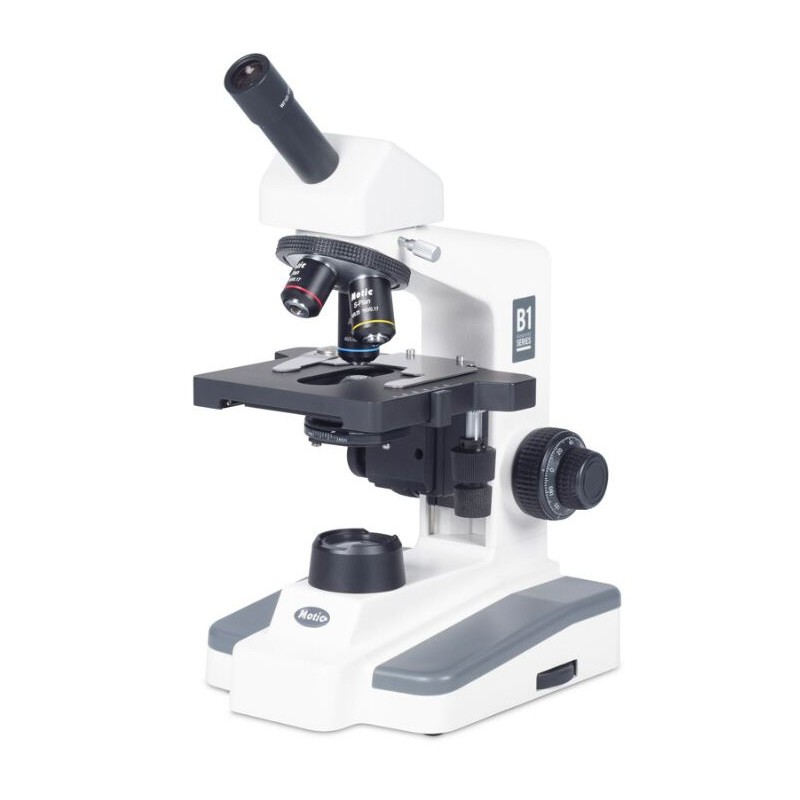

Microscope Motic B1-211E-SP, mono, 40x - 400x (76063)

Le microscope Motic B1-211E-SP est un microscope monoculaire conçu pour des fins éducatives et de loisir, offrant une plage de grossissement de 40x à 400x. Ce modèle est idéal pour les étudiants, les salles de classe et les laboratoires à domicile, fournissant une imagerie claire et fiable pour les études biologiques. Ses objectifs achromatiques semi-plans garantissent des images nettes, tandis que l'oculaire ergonomique incliné à 45° et la mise au point fluide le rendent confortable à utiliser pendant de longues périodes. L'éclairage LED intégré avec luminosité réglable permet une visualisation optimale dans diverses conditions d'éclairage.

Optique
Système optique : DIN (160 mm)
Grossissement : 40x – 400x
Oculaire : WF 10x/18, incliné à 45°, rotatif à 360°
Objectif 1 : 4x/0.10, distance de travail 17.9 mm
Objectif 2 : 10x/0.25, distance de travail 5.3 mm
Objectif 3 : 40x/0.65/S, distance de travail 0.61 mm
Type de lentille : Achromatique semi-plan
Correction à l'infini : Non
Condenseur : Abbe 1.25 N.A., mise au point réglable, avec diaphragme à iris

Éclairage
Type de lampe : LED
Éclairage : Lumière transmise
Contrôle de la luminosité : Oui
Alimentation : 100-240V, adaptateur secteur avec prise VDE (CE)
Champ clair : Oui

Mécanique
Mise au point : Mouvement grossier et fin
Position de vision : Oculaire incliné à 45°
Platine porte-objet : Incluse
Revolver : 4 positions
Type de construction : Monoculaire

Caractéristiques Spéciales
Housse de protection anti-poussière : Incluse
Fonctionnement sur batterie rechargeable : Non disponible

Informations Générales
Couleur : Blanc/gris
Convient à partir de : 9 ans
Poids : 6800 g
Hauteur : 380 mm
Longueur : 245 mm
Largeur : 190 mm
Série : B1 Elite

Champ d'Application
Loisir : Oui
Éducation : Oui

Divers
Numéro de produit du fournisseur : 1100100501146
