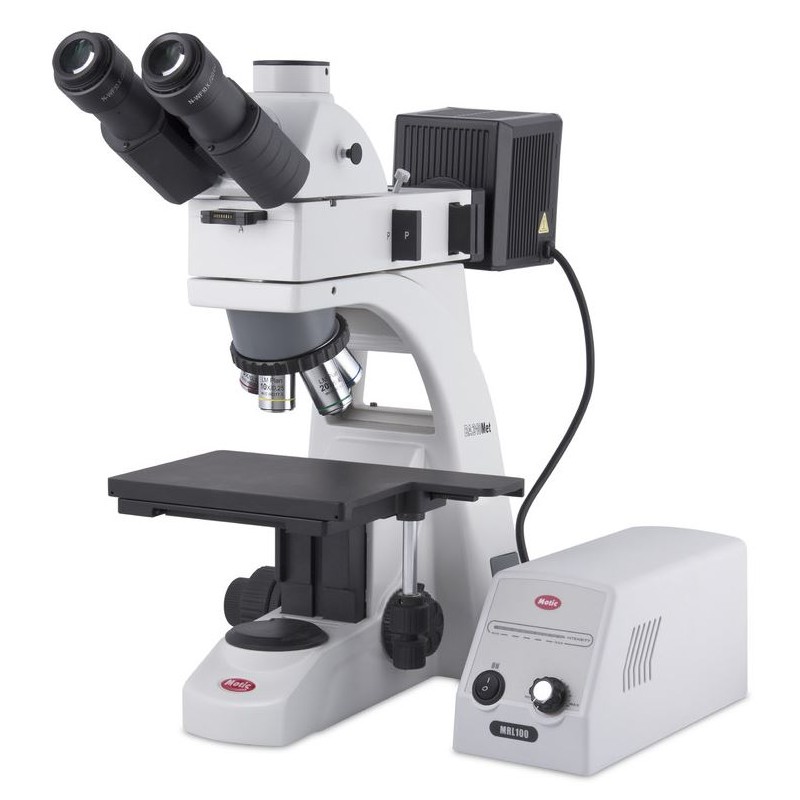

Microscope trinoculaire Motic BA310 MET (45006)

La série BA310MET de Motic est une gamme abordable et robuste de microscopes métallurgiques conçue pour le contrôle de qualité industriel et les applications éducatives en ingénierie et science des matériaux. Ces microscopes à lumière incidente sont idéaux pour examiner des matériaux opaques tels que les métaux et les minéraux, offrant à la fois facilité d'utilisation et haute efficacité. Le BA310MET est conçu pour être fiable dans les environnements industriels quotidiens, avec des caractéristiques qui privilégient le confort de l'utilisateur et la productivité au travail. Son Epi-Illuminator, équipé d'une source lumineuse halogène de 12V/50W, offre un éclairage puissant et réglable pour les échantillons réfléchissants, et peut être facilement mis à niveau vers un module LED pour différentes températures de couleur. Le microscope comprend un diaphragme de champ intégré et un diaphragme d'ouverture pour réduire la lumière parasite et améliorer le contraste de l'image.

Le BA310MET utilise le système optique CCIS® de Motic et de nouveaux objectifs LM Plan à longue distance de travail avec des revêtements multicouches pour un contraste et une qualité d'image optimaux. La lentille de tube entièrement corrigée garantit que les images sont exemptes de franges de couleur, qu'elles soient vues à travers les oculaires ou capturées numériquement via le port trinoculaire. Le design comprend également une sortie photo ISO standardisée pour la documentation. Selon le modèle, vous pouvez choisir parmi des platines de différentes tailles et plages de déplacement, y compris des options pour la lumière transmise et la manipulation de plus grands échantillons.

Objectifs
La série BA310MET présente une nouvelle génération d'objectifs métallurgiques LM Plan, fabriqués à partir de verre de haute qualité et conçus pour une qualité d'image optimale. Ces objectifs plan achromatiques sont revêtus de multicouches pour un meilleur contraste et sont entièrement corrigés pour la précision des couleurs. Le revolver inversé à cinq positions sur roulement à billes assure un alignement précis et une répétabilité à chaque changement de grossissement. Pour des applications avancées, des objectifs EC-M Plan optionnels sont disponibles.

Éclairage
L'Epi-Illuminator utilise une lampe halogène de 12V/50W avec une alimentation externe pour minimiser la chaleur près du microscope. L'ampoule halogène peut être remplacée par un module LED de 3W (4500K ou 6000K) pour une durée de vie plus longue et différentes options d'éclairage. Le modèle BA310MET-T comprend également un éclairage Koehler halogène intégré de 6V/30W pour la lumière transmise, qui peut également être mis à niveau vers LED.

Spécifications standard BA310MET / MET-T
Système optique : Système optique à l'infini corrigé pour la couleur (CCIS®)
Oculaires : N-WF 10X/20 mm, avec réglage dioptrique
Tubes d'observation : Binoculaire grand champ 30° (F.N. 20), trinoculaire grand champ 30° (F.N. 20), distribution de la lumière 100:0/20:80
Revolver : Quintuple inversé
Objectifs : CCIS® LM Plan 5X, 10X, 20X, 50X ; 100X (optionnel)
Objectifs à haute NA : CCIS® EC-M Plan 20X et 50X (optionnel)
Platine :

• BA310MET : Surface de 180 x 140 mm, mouvement de 75 x 50 mm, commandes coaxiales

• BA310MET-T : Surface de 240 x 140 mm, mouvement de 75 x 50 mm, commandes coaxiales

• BA310MET-T : Surface de 300 x 180 mm, mouvement de 150 x 100 mm, commandes coaxiales
  Mise au point : Engrenages en laiton, mouvement de l'axe Z de 30 mm, mise au point fine avec incrément minimum de 2 µm
  Lumière incidente : Éclairage halogène 12V/50W avec alimentation externe, échangeable avec LED 3W (4500K, 6000K)
  Lumière transmise (BA310MET-T) : Éclairage Koehler halogène intégré 6V/30W, échangeable avec LED 3W
  Condenseur (BA310MET-T) : N.A. 0.85, focalisable et centrable
  Épaisseur de l'échantillon : Maximum 30 mm

Spécifications
Grossissement : 500x
Oculaire : 10x
Type de lentille : Corrigé à l'infini, CCIS LM plan achromatique, DIN 45 mm ; 5X/0.13 (WD 20.3 mm), 10X/0.25 (WD 17.5 mm), 20X/0.4 (WD 8.1 mm), 50X/0.55 (WD 8.4 mm)
Condenseur : Condenseur Abbe (N.A. 1.25), avec fente pour glissière, centrage et iris
Éclairage : Lumière incidente
Type de lampe : Halogène et LED interchangeables
Système optique : Infini
Champ clair : Oui

Mécanique
Type de construction : Trinoculaire
Mise au point : Mouvement grossier et fin
Position de visualisation : Vue oblique à 30°, tête rotative à 360°
Platine porte-objet : Table croisée
Oculaire grand angle : Oui

Informations générales
Couleur : Gris/noir
Poids : 12 700 g
Largeur : 200 mm
Longueur : 508 mm
Hauteur : 450 mm
Série : BA-310 MET

Domaine d'application
Industrie : Oui
Métallurgie : Oui
Technologie des matériaux : Oui
Université : Oui
Minéralogie : Oui
