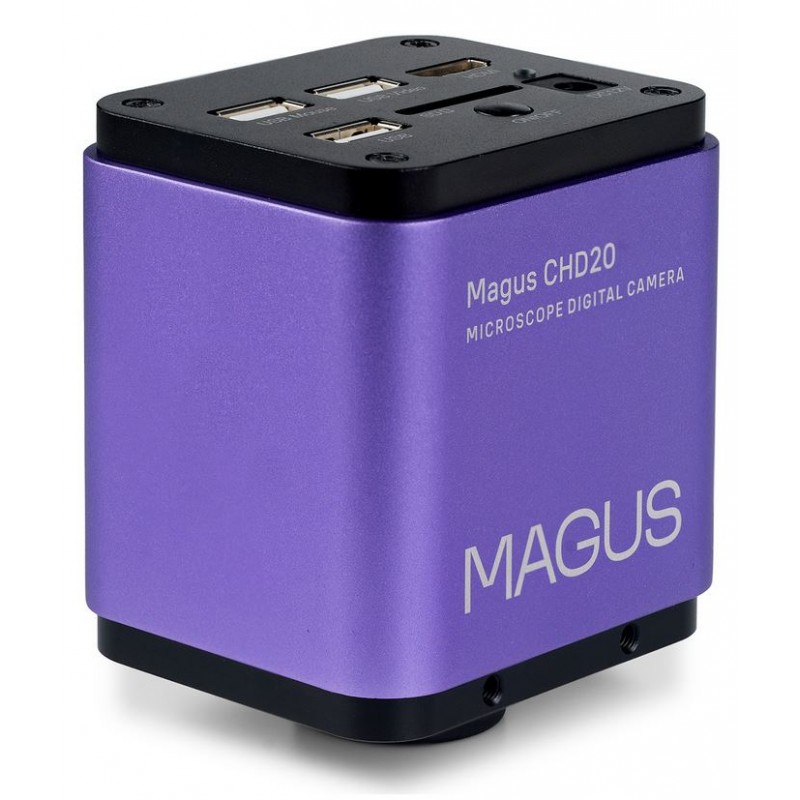

Appareil photo numérique Magus CHD20 (83192)

La MAGUS CHD20 est une caméra numérique pour microscope conçue pour capturer des photos, enregistrer des vidéos, éditer les résultats et effectuer des mesures linéaires et angulaires des objets observés et de leurs structures. Grâce à son logiciel intégré, la caméra peut fonctionner de manière autonome, se connectant non seulement à un ordinateur mais aussi directement à un écran externe. Cette flexibilité est rendue possible par deux interfaces : HDMI et USB.

La caméra offre une image Full HD de haute qualité avec une résolution de 1920 × 1080 pixels, proposant des fréquences d’images élevées et un transfert de données rapide. Elle utilise un capteur Sony très sensible à la lumière, performant même sous éclairage fluorescent. Des filtres mosaïques RVB sont appliqués pour réduire le courant d’obscurité et garantir une image claire et détaillée. L’ensemble du système d’imagerie est optimisé pour éviter les déchirures, les gels ou les distorsions, même lors de l’observation de spécimens en mouvement.

Capteur et qualité d’image

La caméra est équipée d’un capteur CMOS couleur Sony de la série Starvis. Avec un format compact de 1/2 pouce et des pixels de 3,75 × 3,75 µm, elle offre une excellente photosensibilité de 1175 mV à une vitesse d’obturation de 1/30 s. La technologie rétro-éclairée permet une imagerie fiable dans des conditions de faible luminosité. Pour obtenir le champ de vision le plus large possible sans distorsion, il est recommandé d’utiliser un adaptateur de grossissement de 0,5× à 0,7×.

Logiciel et fonctionnement autonome

Un disque d’installation avec un logiciel dédié est inclus. Le logiciel intégré permet à la MAGUS CHD20 de fonctionner de manière autonome, permettant la capture de photos, l’enregistrement vidéo, le traitement d’images sur l’appareil et la mesure d’objets sans avoir besoin d’un ordinateur. Pour des mesures précises, le logiciel doit être calibré pour chaque objectif du microscope à l’aide d’une lame de calibration.

Connectivité et périphériques externes

La MAGUS CHD20 prend en charge la connexion à des moniteurs externes, des ordinateurs et des périphériques supplémentaires. La sortie HDMI permet la connexion à un moniteur, une télévision ou un projecteur à 60 images par seconde. L’USB 2.0 permet la connexion à un ordinateur jusqu’à 50 images par seconde.

Une carte SD de 32 Go est incluse pour le stockage des photos et vidéos, qui peuvent être traitées à l’aide du logiciel intégré. L’interface USB prend également en charge la connexion d’une clé USB. Pour une utilisation pratique, une souris USB est incluse, ce qui aide à minimiser les vibrations causées par une interaction directe avec la caméra.

La caméra peut être associée à des moniteurs MAGUS dédiés qui se fixent directement sur l’appareil, formant ainsi un système d’imagerie microscopique complet.

Montage sur un microscope

La caméra peut être installée dans un tube porte-oculaire de microscope à l’aide d’un adaptateur C-mount et d’une bague d’adaptation adaptée au diamètre du tube, à acheter séparément. Un adaptateur C-mount est nécessaire pour l’installation dans un tube trinoculaire.

Caractéristiques principales

• Haute sensibilité à la lumière de 1175 mV à 1/30 s, adaptée aux conditions de faible luminosité et fluorescentes

• Qualité d’image Full HD à 1920 × 1080 pixels

• Logiciel intégré pour la capture autonome de photos et vidéos, le traitement et la mesure

• Interfaces HDMI et USB pour affichage sur moniteurs externes ou ordinateurs, avec des fréquences d’images de 60 ips et 50 ips respectivement

• Filtres mosaïques RVB qui réduisent le courant d’obscurité et améliorent la clarté de l’image

Composants inclus

• Caméra numérique

• Câble HDMI (1,5 m)

• Câble USB 2.0 (2 m)

• Souris USB

• Carte mémoire SD 32 Go

• Adaptateur secteur 12 V / 1 A (prise EU)

• CD d’installation avec pilotes et logiciel

• Manuel d’utilisation et carte de garantie

Caractéristiques techniques

• ID produit : 83192

• Marque : MAGUS

• Garantie : 5 ans

• EAN : 5905555019147

• Dimensions du colis : 25 × 17 × 9 cm

• Poids à l’expédition : 1,5 kg

• Capteur : Sony Exmor / Starvis CMOS

• Mode couleur : couleur

• Mégapixels : 2

• Résolution maximale : 1920 × 1080 (Full HD)

• Taille du capteur : 1/2 pouce (7,2 × 4,05 mm)

• Taille des pixels : 3,75 × 3,75 µm

• Connecteurs d’interface : HDMI 1.4, USB 2.0

• Prise en charge carte mémoire : SD jusqu’à 32 Go

• Prise en charge périphériques externes : souris USB, clé USB

• Sensibilité à la lumière : 1175 mV à 1/30 s

• Rapport signal/bruit : 0,15 mV à 1/30 s

• Temps d’exposition : 0,04 ms à 1000 ms

• Enregistrement vidéo : oui

• Fréquence d’images : 50 ips à 1920 × 1080 via USB, 60 ips à 1920 × 1080 via HDMI

• Lieu d’installation : tube trinoculaire ou tube porte-oculaire (remplaçant un oculaire)

• Formats d’image : JPG, TIF

• Formats vidéo : H.264, H.265, MP4

• Domaine spectral : 380–650 nm avec filtre IR intégré

• Type d’obturateur : ERS (obturateur roulant électronique)

• Configuration requise : Windows 8/10/11, macOS, Linux ; Intel Core 2 ou supérieur jusqu’à 2,8 GHz ; minimum 4 Go de RAM ; port USB 2.0 ; RJ45 ; écran de 19 pouces ou plus

• Logiciel : mode HDMI avec logiciel intégré, mode USB avec MAGUS View

• Type de monture : C-mount

• Matériau du boîtier : alliage d’aluminium usiné CNC

• Alimentation : DC 12 V, 1 A

• Plage de température de fonctionnement : –10°C à +50°C

• Plage d’humidité de fonctionnement : 30 % à 80 %
