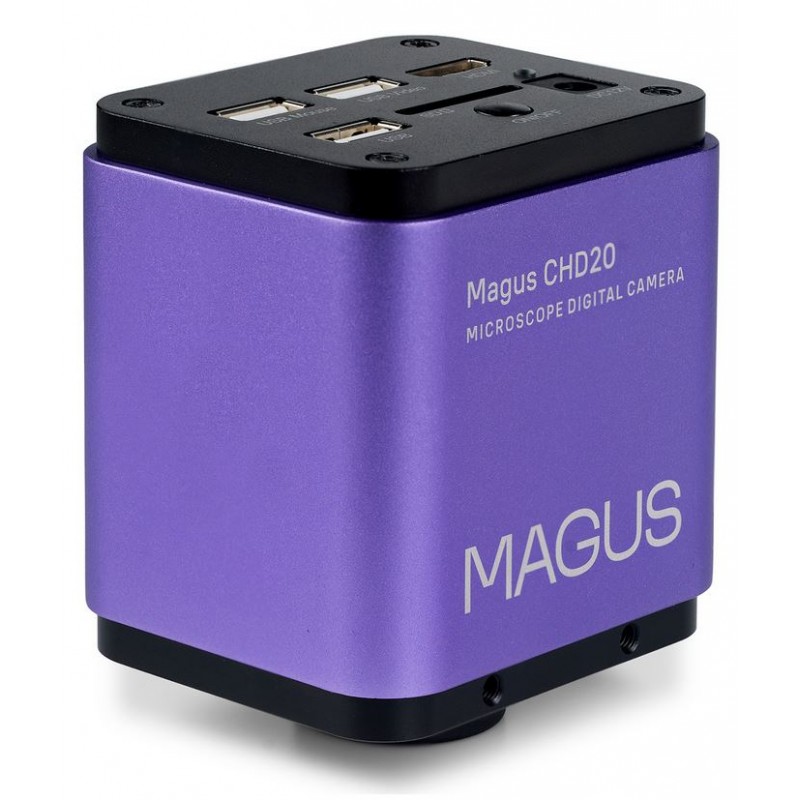

Magus CHD20 digitalni fotoaparat (83192)

MAGUS CHD20 je digitalna mikroskopska kamera, zasnovana za zajemanje fotografij, snemanje videoposnetkov, urejanje rezultatov ter izvajanje linearnih in kotnih meritev opazovanih predmetov in njihovih struktur. Zahvaljujoč vgrajeni programski opremi lahko kamera deluje samostojno, saj se lahko poveže ne le z računalnikom, temveč tudi neposredno z zunanjim zaslonom. To prilagodljivost omogočata dva vmesnika: HDMI in USB.

Kamera zagotavlja visokokakovostno sliko v polni visoki ločljivosti (Full HD) z ločljivostjo 1920 × 1080 slikovnih pik, ponuja visoke hitrosti sličic in hitro prenašanje podatkov. Uporablja zelo svetlobno občutljiv Sonyjev senzor, ki se dobro obnese tudi pri fluorescentni osvetlitvi. RGB mozaik filtri zmanjšujejo temni tok in zagotavljajo jasno, podrobno sliko. Celoten slikovni sistem je optimiziran tako, da preprečuje trganje, zamrznitev ali popačenje slike, tudi pri opazovanju premikajočih se vzorcev.

Senzor in kakovost slike

Kamera je opremljena s Sonyjevim barvnim CMOS senzorjem serije Starvis. S kompaktnimi merami 1/2 palca in velikostjo slikovne pike 3,75 × 3,75 µm zagotavlja odlično svetlobno občutljivost 1175 mV pri času zaklopa 1/30 s. Tehnologija osvetlitve od zadaj omogoča zanesljivo zajemanje slike v slabših svetlobnih pogojih. Za čim širše vidno polje brez popačenj je priporočena uporaba adapterja za povečavo 0,5× do 0,7×.

Programska oprema in samostojno delovanje

Priložen je namestitveni disk s posebno programsko opremo. Vgrajena programska oprema omogoča, da MAGUS CHD20 deluje samostojno, saj omogoča zajem fotografij, snemanje videoposnetkov, obdelavo slik in merjenje predmetov neposredno na napravi, brez potrebe po računalniku. Za natančne meritve je treba programsko opremo umeriti za vsak mikroskopski objektiv posebej z uporabo kalibracijske ploščice.

Povezljivost in zunanje naprave

MAGUS CHD20 podpira povezavo z zunanjimi monitorji, računalniki in dodatnimi napravami. HDMI izhod omogoča povezavo z monitorjem, televizorjem ali projektorjem pri 60 sličicah na sekundo. USB 2.0 omogoča povezavo z računalnikom do 50 sličic na sekundo.

Za shranjevanje fotografij in videoposnetkov je priložena SD kartica s 32 GB, ki jih je mogoče obdelovati z vgrajeno programsko opremo. USB vmesnik podpira tudi priklop USB ključka. Za udobno upravljanje je priložena USB miška, ki pomaga zmanjšati vibracije, ki nastanejo pri neposrednem upravljanju kamere.

Kamera se lahko poveže s posebnimi MAGUS monitorji, ki se namestijo neposredno na napravo in tako tvorijo popoln mikroskopski slikovni sistem.

Montaža na mikroskop

Kamera se lahko namesti v cev okularja mikroskopa z uporabo C-mount adapterja in ustreznega adapterja za premer cevi, ki ju je treba dokupiti posebej. Za namestitev v trinokularno cev je potreben C-mount adapter.

Ključne značilnosti

• Visoka svetlobna občutljivost 1175 mV pri 1/30 s, primerna za šibko osvetljene in fluorescentne pogoje

• Kakovost slike v polni visoki ločljivosti (Full HD) pri 1920 × 1080 slikovnih pikah

• Vgrajena programska oprema za samostojno zajemanje fotografij in videoposnetkov, obdelavo in merjenje

• HDMI in USB vmesnika za prikaz na zunanjih monitorjih ali računalnikih, s hitrostjo 60 fps oziroma 50 fps

• RGB mozaik filtri, ki zmanjšujejo temni tok in izboljšajo jasnost slike

Priložene komponente

• Digitalna kamera

• HDMI kabel (1,5 m)

• USB 2.0 kabel (2 m)

• USB miška

• SD pomnilniška kartica 32 GB

• AC napajalnik 12 V / 1 A (EU vtič)

• Namestitveni CD z gonilniki in programsko opremo

• Uporabniški priročnik in garancijski list

Tehnične specifikacije

• ID izdelka: 83192

• Blagovna znamka: MAGUS

• Garancija: 5 let

• EAN: 5905555019147

• Dimenzije paketa: 25 × 17 × 9 cm

• Teža za pošiljanje: 1,5 kg

• Senzor: Sony Exmor / Starvis CMOS

• Barvni način: barvni

• Megapikslov: 2

• Maksimalna ločljivost: 1920 × 1080 (Full HD)

• Velikost senzorja: 1/2 palca (7,2 × 4,05 mm)

• Velikost pike: 3,75 × 3,75 µm

• Povezovalni vmesniki: HDMI 1.4, USB 2.0

• Podpora za pomnilniške kartice: SD do 32 GB

• Podpora zunanjim napravam: USB miška, USB ključek

• Svetlobna občutljivost: 1175 mV pri 1/30 s

• Razmerje signal/šum: 0,15 mV pri 1/30 s

• Čas osvetlitve: 0,04 ms do 1000 ms

• Snemanje videa: da

• Hitrost sličic: 50 fps pri 1920 × 1080 prek USB, 60 fps pri 1920 × 1080 prek HDMI

• Mesto namestitve: trinokularna cev ali cev okularja (namesto okularja)

• Formati slik: JPG, TIF

• Formati videa: H.264, H.265, MP4

• Spektralno območje: 380–650 nm z vgrajenim IR filtrom

• Vrsta zaklopa: ERS (elektronski drsni zaklop)

• Sistemske zahteve: Windows 8/10/11, macOS, Linux; Intel Core 2 ali višje do 2,8 GHz; najmanj 4 GB RAM; USB 2.0 vhod; RJ45; 19-palčni ali večji zaslon

• Programska oprema: HDMI način z vgrajeno programsko opremo, USB način z MAGUS View

• Tip nastavka: C-mount

• Material ohišja: CNC obdelana aluminijeva zlitina

• Napajanje: DC 12 V, 1 A

• Obratovalna temperatura: –10°C do +50°C

• Obratovalna vlažnost: 30% do 80%
