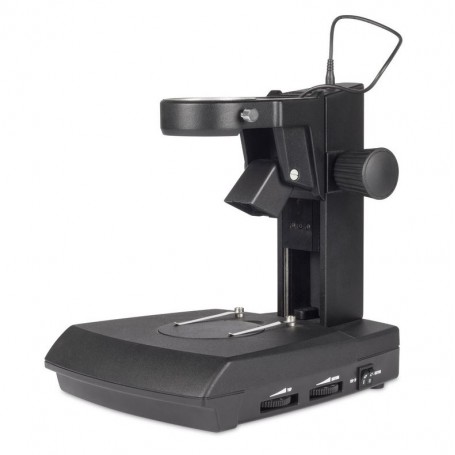

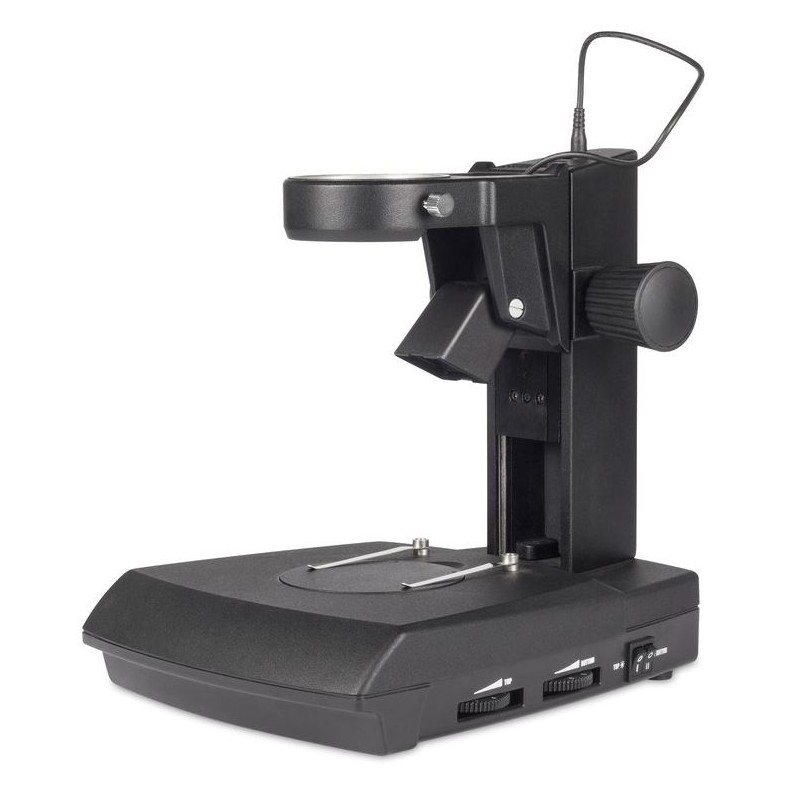

מוטיק מעמד זרוע קבועה עם בסיס רחב תאורה ישירה ומועברת LED (ESD) (46657)

המיקרוסקופ הזום הסטריאוסקופי SMZ-171 הוא תוספת מתקדמת לסדרת ה-SMZ הסטריאוסקופית של Motic. דגם זה מציג אופטיקה משופרת, חומרים חדשים להתאמה ל-ESD ותאורת LED אופטימלית, מה שהופך אותו לכלי רב-תכליתי למגוון רחב של יישומים במדעי הביולוגיה והחומרים. הביצועים האופטיים הגבוהים שלו ואפשרויות האביזרים המורחבות הופכים אותו למתאים הן למשימות שגרתיות והן למחקר. בין אם משתמשים בו להכנות ביולוגיות ורפואיות או לבקרת איכות ובדיקות תעשייתיות, ה-SMZ-171 מספק באופן עקבי תמונות ברורות וללא עיוותים.

המיקרוסקופ משתמש במערכת האופטית של גרינהוף, המציעה טווח זום גדול של 6.7:1 ושומרת על פרפוקליות בכל ההגדלות. מנגנון עצירה ב-5 עמדות בתוך מערכת הזום הרציפה מאפשר הגדרות הגדלה מדויקות וניתנות לשחזור, מה שמועיל במיוחד למדידות. מרחק העבודה הסטנדרטי הוא 110 מ"מ, המספק מרחב מספיק לצפייה ולמניפולציה של דגימות. עומק השדה המשופר מבטיח תמונות חדות ותלת-ממדיות. ניתן גם להמיר את ה-SMZ-171 בקלות לתחנת תיעוד על ידי חיבורו למצלמת Moticam.

• מערכת אופטית של גרינהוף

• אופטיקה אכרומטית עם טיפול נגד פטריות

• צינור תצפית בינוקולרי או טרינוקולרי בזווית של 45° (חלוקת אור 0:100 לעינית הימנית/טרינוקולרי במצב צילום)

• עיניות רחבות שדה עם נקודת עין גבוהה, WF 10X/23, עם כוונון דיופטר (+/- 5 dpt)

• מרחק בין אישונים: 48-75 מ"מ

• יחס זום: 6.7:1 עם 5 עצירות קליק

• הגדלה סטנדרטית: 7.5X-50X

• מרחק עבודה: 110 מ"מ

טווח זום

המעבר מתצוגה מאקרו לפרטים מיקרו הוא פשוט עם ה-SMZ-171. יחס הזום של 6.7:1 מספק טווח הגדלה סטנדרטי של 7.5x עד 50x. המערכת היא פרפוקלית, כך שאין צורך לכוון מחדש את הפוקוס בזמן הזום. אובייקטיבים ועיניות עזר יכולים להרחיב את טווח ההגדלה הכולל מ-2.25X עד 200X.

אובייקטיבים עזר

מרחק העבודה הסטנדרטי של 110 מ"מ מציע מספיק מרחב למניפולציה של דגימות בהגדלות שונות. בהגדרת הזום הנמוכה ביותר עם עיניות 10X, קוטר השדה המרבי הוא 30.7mm.

עיניות

העיניות הסטנדרטיות רחבות השדה 10x/23mm מעוצבות לנוחות, אפילו למשתמשים המרכיבים משקפיים. לכל עינית יש כוונון דיופטר אישי (+/- 5 dpt), ומגני עיניים מגומי עוזרים להפחית אור תועה ולשפר את הנוחות. הסדרה מציעה גם עיניות עם הגדלות שונות ומגוון רטיקולים למדידה.

הדמיה תלת-ממדית

ה-SMZ-171 משתמש במערכת האופטית של גרינהוף, הכוללת מסלולים אופטיים נפרדים לחלוטין. מערכת זו הייתה סטנדרט במיקרוסקופיה במשך למעלה ממאה שנה ומספקת תמונות תלת-ממדיות מרשימות וללא עיוותים עם כוח הפרדה גבוה, עד 460 lp/mm בשימוש עם אובייקטיב עזר 2x.

מרחק עבודה

התצורה הסטנדרטית מספקת מרחק עבודה של 110 מ"מ, שניתן להרחיב ל-301 מ"מ עם אובייקטיב עזר נוסף. הגדלות אובייקטיב נמוכות יותר יכולות להיות מפוצות על ידי שימוש בעיניות עם הגדלה גבוהה יותר, עד 20x.

הראשים האופטיים זמינים בגרסאות בינוקולריות או טרינוקולריות עם זווית צפייה של 45°, עיניות 10X ואובייקטיב מובנה 1X. ניתן לכוון את המרחק בין האישונים מ-48 מ"מ עד 75 מ"מ. ליישומים מיוחדים, זמין ראש בינוקולרי עם זווית צפייה של 60°. כל האופטיקה מטופלת לעמידות בפני פטריות, מה שהופך את המיקרוסקופ למתאים לסביבות לחות. ה-SMZ-171 יכול להיות מותקן על מגוון מעמדים, כולל מעמדי עמוד קלאסיים (קוטר 32 מ"מ) ומעמדי זרוע חדשים, שניהם זמינים בגרסאות ESD לסביבות רגישות לאלקטרוסטטיות.

תצורה מודולרית

ה-SMZ-171 מציע מערכת מודולרית להתאמה לצרכים שונים במקום העבודה. מעמדי בום תעשייתיים יכולים לשמש לדגימות גדולות יותר, להחליף את מעמדי הבסיס ולהגביר את הגמישות. כל המעמדים דורשים מערכות תאורה נפרדות המותאמות לדגימה.

תאורה

תאורה נכונה היא חיונית למיקרוסקופיה סטריאוסקופית. ה-SMZ-171 תומך במגוון אפשרויות תאורה, כולל טבעות תאורה להדמיה ללא צל ומאירים חד-כיווניים להדגשת מבני שטח, תוך שימוש במקור אור קר ומדריך אור.

תיעוד דיגיטלי

ה-SMZ-171 יכול להשתלב בקלות עם מצלמות דיגיטליות Moticam להדמיה חיה ותיעוד דיגיטלי. כל מצלמות Motic כוללות תוכנה שהופכת את המיקרוסקופ לעמדת עבודה לניתוח ותיעוד. הגרסה הטרינוקולרית מאפשרת שימוש במתאמי מצלמה שונים, בהתאם לגודל השבב של המצלמה.

אביזרים

• במה נעה: מסתובבת 360°, מאפשרת תנועה חלקה של הדגימה בכיוונים שונים

• במה X/Y: ניתנת לחיבור עם טווח תנועה של 76x54 מ"מ לתנועה דו-כיוונית מדויקת

• מקוטב ומנתח: לניתוח שבירה כפולה בחומרים שקופים

• הכנסת שדה אפל: דיאפרגמת איריס להתאמת מפתח התאורה להתאמה למפתח המספרי של העדשה

מפרטים

• אופטיקה: מערכת Greenough, אכרומטית, טיפול נגד פטריות

• תאורה: תאורת LED נופלת ומועברת

• מיקוד: ידני

• במת דגימה: כולל לוח במה

• תכונות מיוחדות: עינית זווית רחבה

• צבע: אפור/שחור

• תואם לסדרת SMZ-171

• מתאים לשימוש בתעשייה, טכנאות שיניים, אוניברסיטאות וטכנולוגיית מוליכים למחצה
