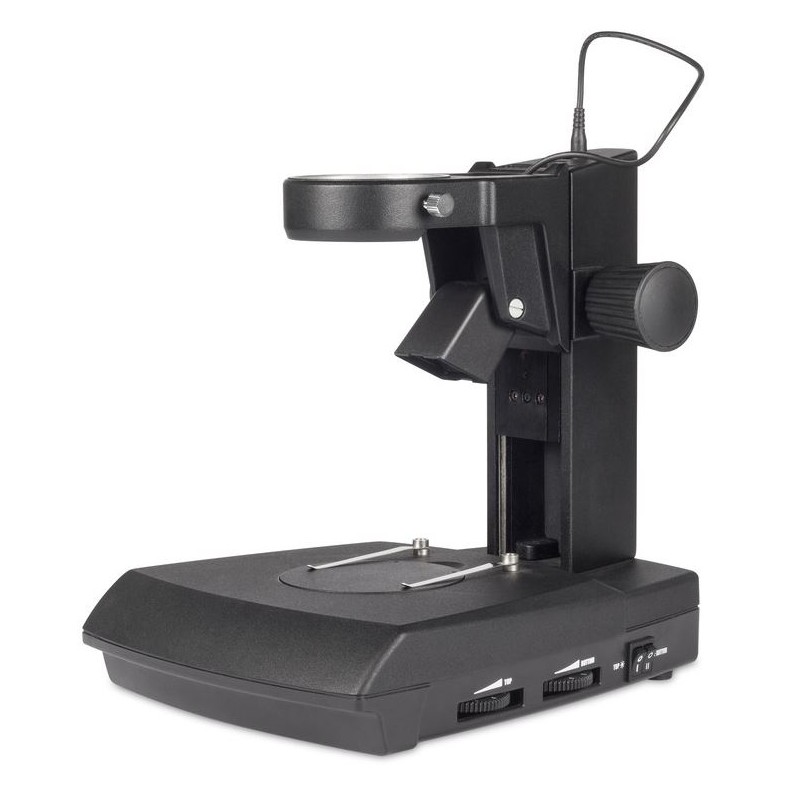

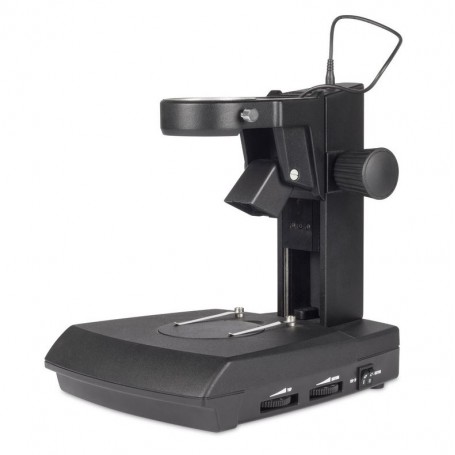

Supporto a braccio fisso Motic con ampia base, illuminazione incidente e trasmessa a LED (ESD) (46657)

Il Microscopio Stereo Zoom SMZ-171 è un'aggiunta avanzata alla consolidata serie SMZ Stereo di Motic. Questo modello introduce ottiche migliorate, nuovi materiali per la compatibilità ESD e illuminazione LED ottimizzata, rendendolo uno strumento versatile per una vasta gamma di applicazioni in biologia e scienza dei materiali. Le sue elevate prestazioni ottiche e le opzioni di accessori ampliate lo rendono adatto sia per compiti di routine che di ricerca. Che venga utilizzato per preparazioni biologiche e mediche o per il controllo di qualità e l'ispezione industriale, l'SMZ-171 fornisce costantemente immagini chiare e prive di distorsioni.

Il microscopio utilizza il sistema ottico Greenough, offrendo un ampio intervallo di zoom di 6.7:1 e mantenendo la parfocalità a tutte le ingrandimenti. Un meccanismo a 5 posizioni con arresto a scatto all'interno del sistema di zoom continuo consente impostazioni di ingrandimento precise e ripetibili, particolarmente utili per le misurazioni. La distanza di lavoro standard è di 110mm, fornendo ampio spazio per visualizzare e manipolare i campioni. La maggiore profondità di campo assicura immagini nitide e tridimensionali. L'SMZ-171 può anche essere facilmente convertito in una stazione di documentazione abbinandolo a una fotocamera Moticam.

• Sistema Ottico Greenough

• Ottiche acromatiche con trattamento anti-fungo

• Tubo di osservazione binoculare o trinoculare a campo largo con angolo di 45° (distribuzione della luce 0:100 al tubo oculare destro/trinotubo in posizione foto)

• Oculari a campo largo con punto oculare alto, WF 10X/23, con regolazione diottrica (+/- 5 dpt)

• Distanza interpupillare: 48-75mm

• Rapporto di zoom: 6.7:1 con 5 arresti a scatto

• Ingrandimento standard: 7.5X-50X

• Distanza di lavoro: 110mm

Intervallo di Zoom

Passare da una panoramica macro a dettagli micro è semplice con l'SMZ-171. Il rapporto di zoom 6.7:1 fornisce un intervallo di ingrandimento standard da 7.5x a 50x. Il sistema è parfocale, quindi non è necessario riaggiustare la messa a fuoco durante lo zoom. Obiettivi ausiliari e oculari possono estendere l'intervallo di ingrandimento totale da 2.25X fino a 200X.

Obiettivi Ausiliari

La distanza di lavoro standard di 110mm offre spazio sufficiente per la manipolazione dei campioni a vari ingrandimenti. Alla minima impostazione di zoom con oculari 10X, il diametro massimo del campo è 30.7mm.

Oculari

Gli oculari standard a campo largo 10x/23mm sono progettati per il comfort, anche per gli utenti che indossano occhiali. Ogni oculare ha una regolazione diottrica individuale (+/- 5 dpt), e le protezioni oculari in gomma aiutano a ridurre la luce parassita e migliorare il comfort. La serie offre anche oculari con diversi ingrandimenti e una gamma di reticoli per la misurazione.

Imaging Tridimensionale

L'SMZ-171 utilizza il Sistema Ottico Greenough, che presenta percorsi ottici completamente separati. Questo sistema è stato uno standard nella microscopia per oltre un secolo e fornisce immagini 3D impressionanti e prive di distorsioni con un alto potere risolutivo, fino a 460 lp/mm quando si utilizza un obiettivo ausiliario 2x.

Distanza di Lavoro

La configurazione standard fornisce una distanza di lavoro di 110mm, che può essere estesa a 301mm con un obiettivo ausiliario aggiuntivo. Gli ingrandimenti degli obiettivi inferiori possono essere compensati utilizzando oculari con ingrandimento maggiore, fino a 20x.

Le teste ottiche sono disponibili in versioni binoculari o trinoculari con un angolo di visione di 45°, oculari 10X e un obiettivo incorporato 1X. La distanza interpupillare può essere regolata da 48mm a 75mm. Per applicazioni speciali, è disponibile una testa binoculare con un angolo di visione di 60°. Tutte le ottiche sono trattate per resistere ai funghi, rendendo il microscopio adatto per ambienti umidi. L'SMZ-171 può essere montato su una varietà di supporti, inclusi supporti a palo classici (diametro 32mm) e nuovi supporti a braccio, entrambi disponibili in versioni ESD per ambienti sensibili all'elettrostaticità.

Configurazione Modulare

L'SMZ-171 offre un sistema modulare per soddisfare diverse esigenze lavorative. I supporti a braccio industriali possono essere utilizzati per campioni più grandi, sostituendo i supporti di base e aumentando la flessibilità. Tutti i supporti richiedono sistemi di illuminazione separati adattati al campione.

Illuminazione

Una corretta illuminazione è essenziale per la microscopia stereo. L'SMZ-171 supporta una gamma di opzioni di illuminazione, inclusi anelli luminosi per immagini senza ombre e illuminatori unidirezionali per evidenziare le strutture superficiali, utilizzando una sorgente di luce fredda e una guida luminosa.

Documentazione Digitale

L'SMZ-171 può essere facilmente combinato con le fotocamere digitali Moticam per l'imaging dal vivo e la documentazione digitale. Tutte le fotocamere Motic includono un software che trasforma il microscopio in una stazione di lavoro per l'analisi e la documentazione. La versione trinoculare consente l'uso di diversi adattatori per fotocamere, a seconda delle dimensioni del chip della fotocamera.

Accessori

• Piattaforma scorrevole: Ruotabile a 360°, consente un movimento fluido del campione in più direzioni

• Piattaforma X/Y: Attaccabile con un range di movimento di 76x54mm per un movimento bidirezionale preciso

• Polarizzatore e analizzatore: Per analizzare la birifrangenza nei materiali trasparenti

• Inserto per campo scuro: Diaframma a iride per regolare l'apertura dell'illuminazione in modo da corrispondere all'apertura numerica dell'obiettivo

Specifiche

• Ottica: Sistema Greenough, acromatico, trattamento anti-fungo

• Illuminazione: Luce LED incidente e trasmessa

• Messa a fuoco: Manuale

• Piattaforma per campioni: Piastra di supporto inclusa

• Caratteristiche speciali: Oculare grandangolare

• Colore: Grigio/nero

• Compatibile con la serie SMZ-171

• Adatto per l'uso in industria, odontotecnica, università e tecnologia dei semiconduttori
