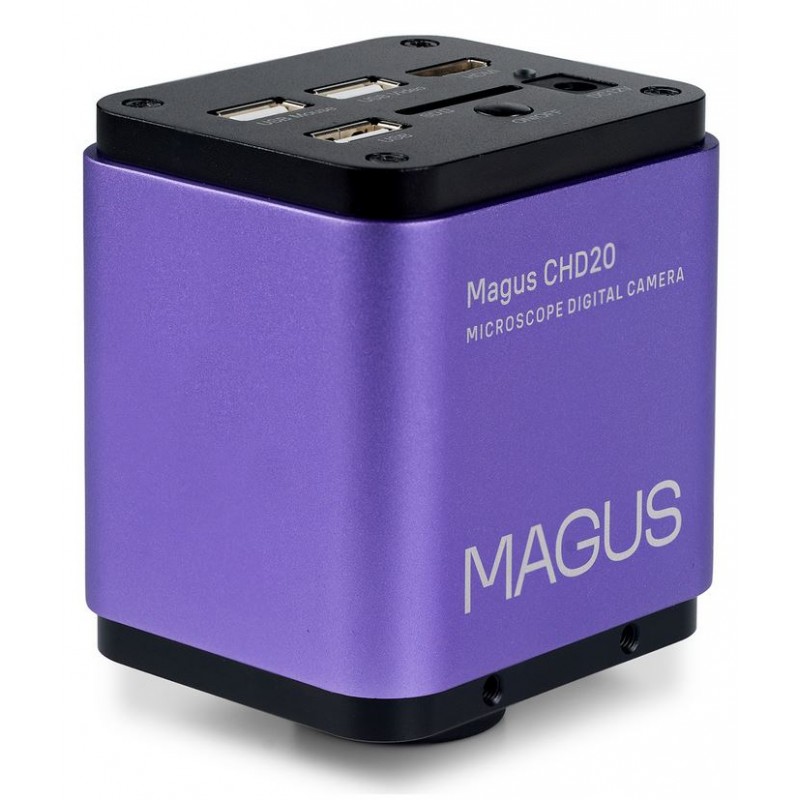

מצלמה דיגיטלית Magus CHD20 (83192)

ה-MAGUS CHD20 היא מצלמת מיקרוסקופ דיגיטלית המיועדת ללכידת תמונות, הקלטת וידאו, עריכת תוצאות וביצוע מדידות ליניאריות וזוויתיות של עצמים ותצורותיהם הנצפים. הודות לתוכנה המובנית, המצלמה יכולה לפעול באופן עצמאי, ולהתחבר לא רק למחשב אלא גם ישירות לתצוגה חיצונית. גמישות זו מתאפשרת בזכות שני ממשקים: HDMI ו-USB.

המצלמה מספקת תמונה באיכות גבוהה ברזולוציית Full HD של 1920 × 1080 פיקסלים, עם קצב פריימים גבוה והעברת נתונים מהירה. היא עושה שימוש בחיישן Sony רגיש במיוחד לאור, המאפשר ביצועים טובים גם בתאורה פלואורסצנטית. מסנני פסיפס RGB מוחלים להפחתת זרם אפל ולהבטחת תמונה ברורה ומפורטת. כל מערכת הדימות מותאמת למניעת קריעות, קפיאות או עיוותים, גם בעת צפייה בדגימות נעות.

חיישן ואיכות תמונה

המצלמה מצוידת בחיישן צבע CMOS מסדרת Sony Starvis. עם גודל קומפקטי של 1/2 אינץ' ומידות פיקסל של 3.75 × 3.75 מיקרון, היא מספקת רגישות לאור מצוינת של 1175 mV במהירות תריס של 1/30 שניות. טכנולוגיית תאורה אחורית מאפשרת דימות אמין בתנאי תאורה חלשה. להשגת שדה ראייה רחב ככל האפשר ללא עיוות, מומלץ להשתמש במתאם הגדלה של 0.5× עד 0.7×.

תוכנה ותפעול עצמאי

מצורף דיסק התקנה עם תוכנה ייעודית. התוכנה המובנית מאפשרת ל-MAGUS CHD20 לפעול באופן עצמאי, כולל לכידת תמונות, הקלטת וידאו, עיבוד תמונה ומדידת עצמים – ללא צורך במחשב. למדידות מדויקות, יש לכייל את התוכנה לכל עדשת מיקרוסקופ באמצעות זכוכית כיול.

קישוריות והתקנים חיצוניים

ה-MAGUS CHD20 תומכת בחיבור למסכים חיצוניים, מחשבים וציוד היקפי נוסף. יציאת HDMI מאפשרת חיבור למסך, טלוויזיה או מקרן בקצב של 60 פריימים לשנייה. USB 2.0 מאפשר חיבור למחשב בקצב של עד 50 פריימים לשנייה.

כרטיס SD בנפח 32 ג'יגה-בייט כלול לאחסון תמונות ווידאו, אותם ניתן לעבד באמצעות התוכנה המובנית. ממשק ה-USB תומך גם בחיבור כונן הבזק. לנוחות התפעול, כלול עכבר USB, המסייע בצמצום רעידות הנגרמות ממגע ישיר עם המצלמה.

המצלמה יכולה להשתלב עם מסכי MAGUS ייעודיים המותקנים ישירות על המכשיר, ליצירת מערכת דימות מיקרוסקופית שלמה.

התקנה על מיקרוסקופ

המצלמה ניתנת להתקנה בצינור עינית של מיקרוסקופ באמצעות מתאם C-mount וטבעת מתאמת מתאימה לקוטר הצינור, הנרכשים בנפרד. מתאם C-mount נדרש להתקנה בצינור טרינוקולרי.

תכונות עיקריות

• רגישות גבוהה לאור של 1175 mV ב-1/30 שניות, מתאימה לתנאי תאורה חלשה ופלואורסצנטית

• איכות תמונה Full HD ברזולוציה של 1920 × 1080 פיקסלים

• תוכנה מובנית ללכידת תמונות ווידאו, עיבוד ומדידה באופן עצמאי

• ממשקי HDMI ו-USB להצגה על מסכים חיצוניים או מחשבים, בקצבי פריימים של 60 ו-50 בהתאמה

• מסנני פסיפס RGB המפחיתים זרם אפל ומשפרים את בהירות התמונה

רכיבים כלולים

• מצלמה דיגיטלית

• כבל HDMI (1.5 מטר)

• כבל USB 2.0 (2 מטר)

• עכבר USB

• כרטיס זיכרון SD 32 ג'יגה-בייט

• מתאם מתח AC 12V / 1A (תקע אירופאי)

• דיסק התקנה עם דרייברים ותוכנה

• מדריך למשתמש וכרטיס אחריות

מפרט טכני

• מזהה מוצר: 83192

• מותג: MAGUS

• אחריות: 5 שנים

• EAN: 5905555019147

• מידות האריזה: 25 × 17 × 9 ס"מ

• משקל משלוח: 1.5 ק"ג

• חיישן: Sony Exmor / Starvis CMOS

• מצב צבע: צבעוני

• מגה-פיקסלים: 2

• רזולוציה מרבית: 1920 × 1080 (Full HD)

• גודל חיישן: 1/2 אינץ' (7.2 × 4.05 מ"מ)

• גודל פיקסל: 3.75 × 3.75 מיקרון

• מחברי ממשק: HDMI 1.4, USB 2.0

• תמיכה בכרטיסי זיכרון: SD עד 32 ג'יגה-בייט

• תמיכה בהתקנים חיצוניים: עכבר USB, כונן הבזק USB

• רגישות לאור: 1175 mV ב-1/30 שניות

• יחס אות לרעש: 0.15 mV ב-1/30 שניות

• זמן חשיפה: 0.04 מ"ש עד 1000 מ"ש

• הקלטת וידאו: כן

• קצב פריימים: 50 פריימים לשנייה ב-1920 × 1080 דרך USB, 60 פריימים לשנייה ב-1920 × 1080 דרך HDMI

• מיקום התקנה: צינור טרינוקולרי או צינור עינית (במקום עינית)

• פורמטי תמונה: JPG, TIF

• פורמטי וידאו: H.264, H.265, MP4

• טווח ספקטרלי: 380–650 ננומטר עם מסנן IR מובנה

• סוג תריס: ERS (תריס מתגלגל אלקטרוני)

• דרישות מערכת: Windows 8/10/11, macOS, Linux; Intel Core 2 או גבוה יותר עד 2.8 GHz; מינימום 4GB RAM; יציאת USB 2.0; RJ45; מסך 19 אינץ' ומעלה

• תוכנה: מצב HDMI עם תוכנה מובנית, מצב USB עם MAGUS View

• סוג מתאם: C-mount

• חומר גוף: סגסוגת אלומיניום בעיבוד CNC

• ספק כוח: DC 12V, 1A

• טווח טמפרטורת עבודה: ‎–10°C עד +50°C

• טווח לחות עבודה: 30% עד 80%
