ערכת חיבור Magus DIC290 (85108)

התקן הניגודיות הדיפרנציאלית (DIC) מיועד לחקר דגימות שקופות ודלות-ניגודיות שקשה או בלתי אפשרי לצפות בהן באמצעות מיקרוסקופיה שדה-בהיר רגילה. טכניקה זו משפרת את הרזולוציה והבהירות של התמונה באמצעות שיטות אופטיות ולא צביעה כימית, ומספקת גם מידע מבני נוסף על הדגימה.

שיטת DIC יוצרת אפקט תבליט מדומה, המעניק לתמונה מראה תלת-ממדי לכאורה. השינויים בצבע ובעוצמה בתמונה תלויים בשינויים במקדם השבירה ובהבדלי העובי בין אזורים סמוכים בדגימה. למרות שהתמונה נראית תלת-ממדית, היא אינה מייצגת את הגיאומטריה הפיזית האמיתית של הדגימה. הניגודיות מבוססת על עובי אופטי, כלומר הטכניקה אינה מתאימה למדידת גובה או עומק בפועל.

מיקרוסקופיית DIC ומיקרוסקופיית ניגוד מופע משלימות זו את זו. למרות ששתי השיטות יוצרות תמונות ניגוד דומות, DIC אינו יוצר את ההילות הדיפרקציוניות הנפוצות בתמונות ניגוד מופע. הילות אלו, הנגרמות מהבדלים במקדם השבירה בין הדגימה לסביבתה, לעיתים קרובות מסתירות פרטים מבניים עדינים בגבולות האובייקט. מיקרוסקופיית DIC נמנעת מבעיה זו, ומאפשרת צפייה ברורה יותר בשוליים ובמאפיינים פנימיים.

מערכת הניגודיות הדיפרנציאלית מורכבת ממעבה DIC, מסנן קיטוב וסליידרים DIC.

מעבה DIC
מעבה ה-DIC מותקן במקום המעבה הרגיל של שדה-בהיר. בתוף המסתובב שלו יש מספר פריזמות DIC וכן חריץ פתוח המשמש לתצפית שדה-בהיר. הפריזמה המתאימה נבחרת בהתאם לעדשה האובייקטיבית שבשימוש.

סליידרים DIC
כל סליידר DIC מותקן בחריץ ייעודי מעל התוף הסובב של האובייקטיבים ומשמש יחד עם אובייקטיב מסוים. הסליידר מכיל פריזמת DIC ואנלייזר. מערכת MAGUS DIC290 כוללת שני סליידרים: אחד עבור אובייקטיבים 10× ו-20×, ואחד נוסף עבור אובייקטיבים 40× ו-100×. סיבוב כפתור הכיוון של הסליידר מזיז את פריזמת ה-DIC הצידה, ומאפשר שליטה עדינה בניגודיות התמונה.

מסנן קיטוב
להפעלת DIC, האור מהמנורה חייב לעבור דרך מסנן קיטוב, המותקן על גבי הקולקטור.

אובייקטיבים מומלצים
אובייקטיבים אינם כלולים במכשיר MAGUS DIC290. מיקרוסקופיית DIC דורשת יישור מדויק מאוד של הרכיבים האופטיים: פריזמת DIC התחתונה חייבת להיות ממוקמת ביחס למישור המוקד הקדמי של המעבה, ופריזמת DIC העליונה ביחס למישור המוקד האחורי של האובייקטיב. המערכת תוכננה במיוחד לשימוש עם מיקרוסקופ MAGUS Bio 290T, ויש להשתמש רק באובייקטיבים תואמים או מסופקים. מומלץ להשתמש באובייקטיבים עם מפתח נומרי גבוה, כגון דגמי MAGUS FL S-APO60 PlanF. מפתח גבוה משפר את החיתוך האופטי, מאפשר צפייה במישורים ממוקדים דקים בתוך דגימות עבות, ומעלה את כושר ההפרדה הכללי.

תאימות:

• מיקרוסקופ ביולוגי MAGUS Bio 290T

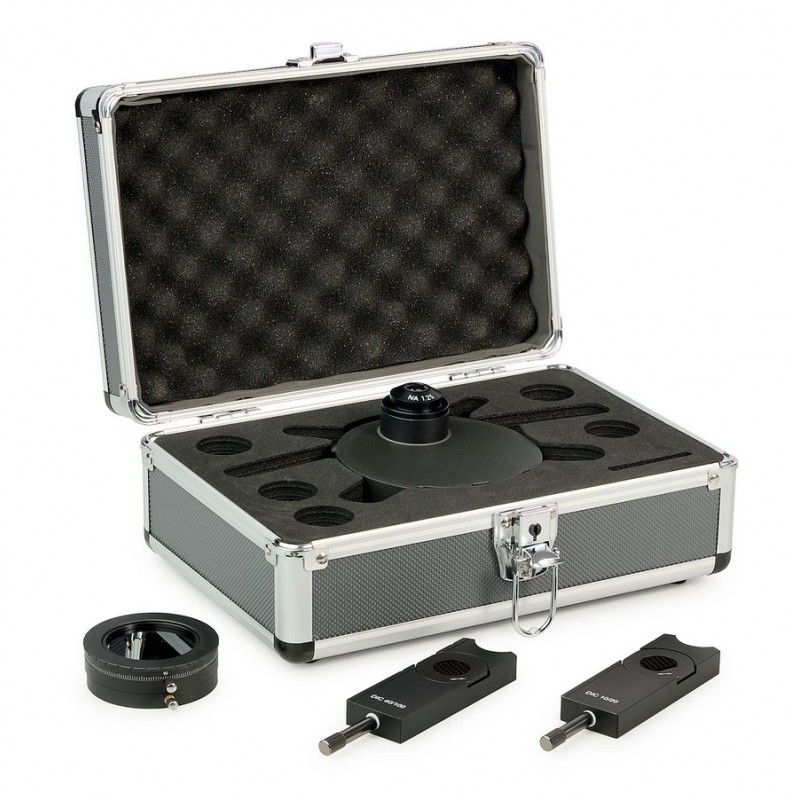

תכולת האריזה:

• מעבה DIC עם תוף

• סליידר DIC לאובייקטיבים 10× ו-20×

• סליידר DIC לאובייקטיבים 40× ו-100×

• מסנן קיטוב

מפרט טכני:

• מק"ט: 85108

• מותג: MAGUS

• אחריות: 2 שנים

• EAN: 5905555025629

• גודל האריזה: 4 × 7 × 4 ס"מ
