Set di Accessori Magus DIC290 (85108)

Il dispositivo a contrasto interferenziale differenziale (DIC) è progettato per lo studio di campioni trasparenti e a basso contrasto che sono difficili o impossibili da osservare utilizzando la microscopia a campo chiaro standard. Questa tecnica migliora la risoluzione e la nitidezza dell’immagine attraverso metodi ottici anziché colorazioni chimiche, fornendo anche ulteriori informazioni strutturali sul campione.

Il metodo DIC crea un effetto pseudo-rilievo, conferendo all’immagine un’apparenza tridimensionale. Le variazioni di colore e intensità nell’immagine dipendono dai cambiamenti dell’indice di rifrazione e dalle differenze di spessore tra le aree adiacenti del campione. Sebbene l’immagine appaia tridimensionale, non rappresenta la reale geometria fisica del campione. Il contrasto, infatti, si basa sullo spessore ottico, il che significa che la tecnica non è adatta per misurare l’altezza o la profondità reali.

La microscopia DIC e quella a contrasto di fase si completano a vicenda. Sebbene entrambe producano immagini a contrasto simile, il DIC non genera le tipiche aloni di diffrazione visibili nelle immagini a contrasto di fase. Questi aloni, causati dalle differenze di indice di rifrazione tra il campione e il mezzo circostante, spesso oscurano i dettagli fini delle strutture ai margini degli oggetti. La microscopia DIC evita questo problema, consentendo una visualizzazione più chiara dei bordi e delle caratteristiche interne.

Il sistema a contrasto interferenziale differenziale è composto da un condensatore DIC, un filtro polarizzatore e slitte DIC.

Condensatore DIC
Il condensatore DIC viene installato al posto del condensatore standard a campo chiaro. La sua torretta rotante contiene diversi prismi DIC e una fessura aperta utilizzata durante l’osservazione a campo chiaro. Il prisma appropriato viene selezionato in base all’obiettivo utilizzato.

Slitte DIC
Ogni slitta DIC viene montata in un apposito alloggiamento al di sopra del revolver porta-obiettivi e viene utilizzata insieme a uno specifico obiettivo. La slitta contiene un prisma DIC e un analizzatore. Il sistema MAGUS DIC290 include due slitte: una per obiettivi 10× e 20× e un’altra per obiettivi 40× e 100×. Ruotando la manopola di regolazione della slitta si sposta lateralmente il prisma DIC, consentendo un controllo preciso del contrasto dell’immagine.

Filtro polarizzatore
Per il funzionamento DIC, la luce proveniente dall’illuminatore deve passare attraverso un filtro polarizzatore, che viene installato sul collettore.

Obiettivi consigliati
Gli obiettivi non sono inclusi con il dispositivo MAGUS DIC290. La microscopia DIC richiede un allineamento molto preciso dei componenti ottici: il prisma DIC inferiore deve essere posizionato rispetto al piano focale anteriore del condensatore, e il prisma DIC superiore rispetto al piano focale posteriore dell’obiettivo. Il sistema è progettato specificamente per l’uso con il microscopio MAGUS Bio 290T e devono essere utilizzati solo obiettivi compatibili o forniti. Si raccomandano obiettivi con apertura numerica elevata, come i modelli MAGUS FL S-APO60 PlanF. Un’apertura maggiore migliora la sezionatura ottica, consentendo la visualizzazione di piani focali sottili all’interno di campioni spessi, e aumenta anche il potere risolutivo complessivo.

Compatibilità:

• Microscopio biologico MAGUS Bio 290T

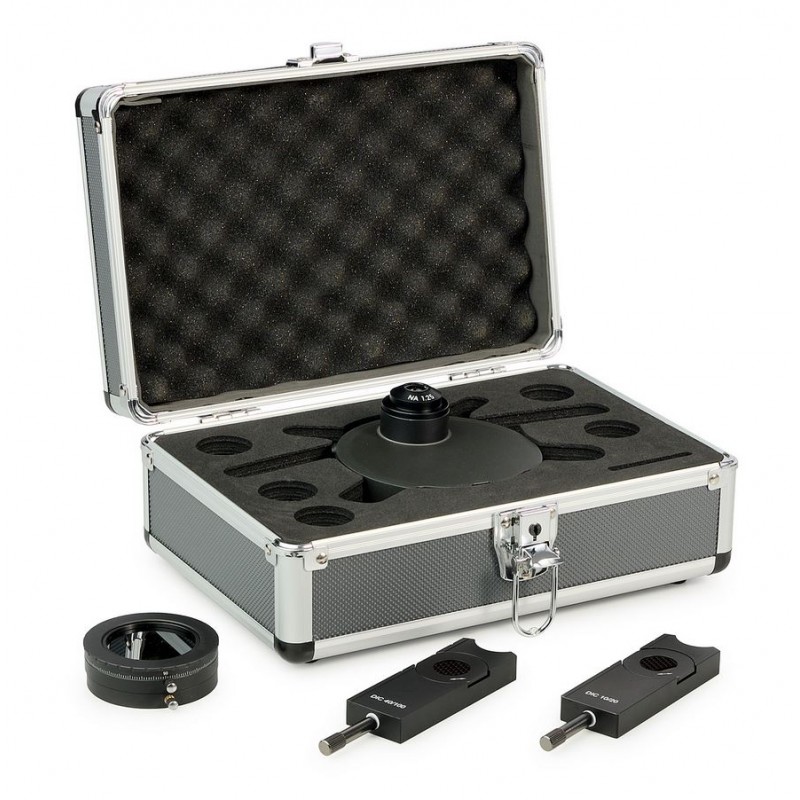

Contenuto della confezione:

• Condensatore a torretta DIC

• Slitta DIC per obiettivi 10× e 20×

• Slitta DIC per obiettivi 40× e 100×

• Filtro polarizzatore

Specifiche tecniche:

• ID prodotto: 85108

• Marca: MAGUS

• Garanzia: 2 anni

• EAN: 5905555025629

• Dimensioni confezione: 4 × 7 × 4 cm
