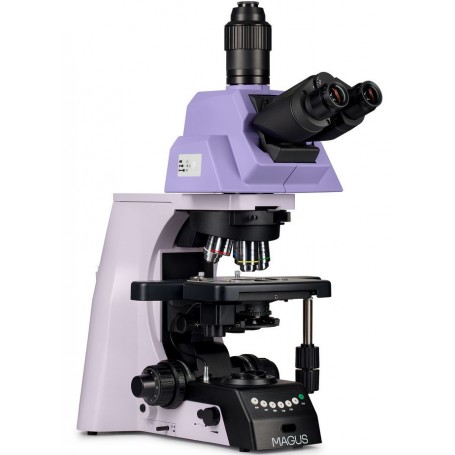

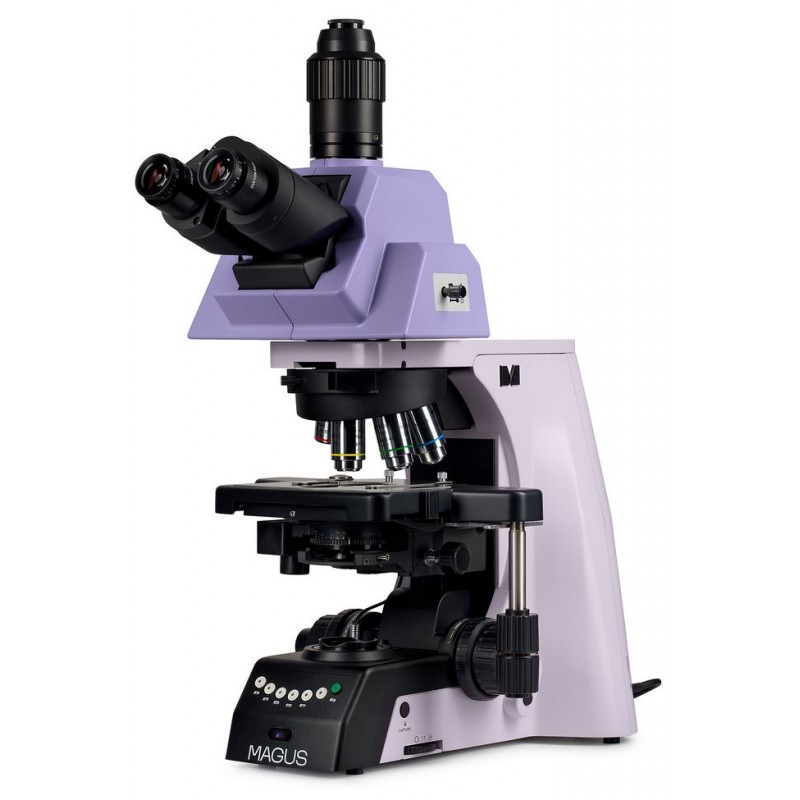

מיקרוסקופ ביולוגי Magus Bio 290T (83482)

זהו מיקרוסקופ ברמת מחקר המיועד לתצפית על דגימות ביולוגיות שקופות וחצי-שקופות כגון משטחים וחתכים באור עובר בשיטת שדה בהיר. עם התקנת אביזרים אופציונליים, המיקרוסקופ תומך גם בטכניקות של שדה אפל, קונטרסט פאזה, קונטרסט הפרש דיפרנציאלי (DIC), פלואורסצנציה וקיטוב.

צריח אובייקטיבים ממונע וקונדנסר ממונע מבצעים אוטומציה של החלפת אובייקטיבים וכיוונון התאורה. כך מופחת הצורך בכיול ידני, המשתמש נשאר ממוקד במשימות המחקר, וזרימת העבודה מואצת משמעותית. המערכת מתאימה לאנליזה מיקרוביולוגית, אבחון רפואי ומחקר מדעי מתקדם.

ראש המיקרוסקופ

המיקרוסקופ מצויד בראש טרינוקולרי עם אופטיקה מתוקנת לאינסוף. זווית ההטיה ניתנת לכיוון בין 0° ל-35°, ומאפשרת למשתמש לבחור את תנוחת הצפייה הנוחה ביותר. מצלמה דיגיטלית מותקנת בצינור הטרינוקולרי, ואפשרויות פיצול קרן האור הן 0/100, 100/0 או 80/20.

הקונפיגורציה הסטנדרטית כוללת עיניות 10x/25 מ"מ עם כיוון דיופטר ומרחק עין ארוך, לנוחות מרבית גם למרכיבי משקפיים.

צריח אובייקטיבים ואובייקטיבים

צריח אובייקטיבים ממונע בעל שישה מקומות פונה פנימה. כך המשתמש רואה איזה אובייקטיב נמצא במסלול האופטי, והשטח מעל הפלטה נשאר פנוי. מקום פנוי מאפשר התקנת אובייקטיב נוסף להרחבת טווח ההגדלה.

כל האובייקטיבים הם פלאן אכרומטיים עם תיקון לאינסוף ובעלי גובה פרפוקלי של 60 מ"מ. מעל הצריח יש חריץ ייעודי עם פקק להתקנת אנלייזרים, קומפנסטורים או סליידרים של DIC.

שליטה מרחוק בצריח האובייקטיבים

כפתורי בחירת האובייקטיב ממוקמים על הפאנל הקדמי של המיקרוסקופ. לחיצה על כפתור מסובבת אוטומטית את הצריח לאובייקטיב הנבחר. כפתור נפרד מאפשר מעבר מיידי בין שני האובייקטיבים הנפוצים ביותר.

כפתורי סיבוב נוספים של הצריח ממוקמים משני צידי גוף המיקרוסקופ ליד כפתורי המיקוד. מערכת התאורה ומיקום הקונדנסר מתכווננים אוטומטית בהתאם לאובייקטיב הנבחר, להבטחת תנאי הדמיה עקביים. תכונות אלו משפרות יעילות, נוחות ושחזוריות, במיוחד במיקרופוטוגרפיה בה יציבות התנאים קריטית.

בקרת בהירות אוטומטית בעת שינוי הגדלה

אובייקטיבים בהגדלות שונות מעבירים כמויות שונות של אור. בדרך כלל, מעבר בין אובייקטיבים דורש כיוון ידני של הבהירות, ומעבר מהגדלה גבוהה לנמוכה עלול לגרום לעלייה פתאומית בבהירות ולגרום לעייפות עיניים.

במיקרוסקופ זה קיימת מערכת בקרת בהירות חכמה הזוכרת את רמת הבהירות האופטימלית לכל אובייקטיב. כאשר הצריח מסתובב, המערכת משחזרת אוטומטית את רמת הבהירות הנכונה. כך מתקצר זמן ההגדרה, עולה הנוחות, והדבר חשוב במיוחד בתהליכים הדורשים שינויי הגדלה תכופים.

מנגנון מיקוד

כפתורי המיקוד הגס והעדין הקואקסיאליים ממוקמים נמוך על גוף המכשיר, ומאפשרים למשתמש להניח את ידיו בנוחות על השולחן בזמן העבודה.

בורר נעילת מיקוד גס בצד שמאל מאפשר מיקום מחדש מהיר לאחר החלפת דגימות. בצד ימין, טבעת ייעודית לכיוון מתח המיקוד הגס מאפשרת התאמת ההתנגדות לפי העדפת המשתמש.

פלטה

פלטת השולחן עשויה זכוכית ספיר, הידועה בקשיחות, עמידות ועמידות גבוהה לשריטות וכימיקלים. בסולם מוס, לספיר ציון 9, גבוה משמעותית מזכוכית מחוסמת כימית.

מחזיק הדגימה מקובע בשני ברגים וניתן להסרה בקלות לסריקה ידנית. ידית שליטה ארוכה מבטיחה עבודה נוחה, ומאפשרת ליד המשתמש לנוח על השולחן ללא מאמץ.

קונדנסר

הקונדנסר מתאים את עצמו אוטומטית לכל אובייקטיב. עדשה עזר מסתובבת יוצאת ממסלול האור עבור אובייקטיבים בהגדלה נמוכה וחוזרת עבור הגדלות מעל 10x. אוטומציה זו מבטלת כיוונים ידניים מיותרים ומאיצה את העבודה.

הקונדנסר מתכוונן בגובה, ניתן למרכז, ומותקן במערכת זנב-סנונית. דיאפרגמת הצמצם נשלטת על ידי טבעת עם סימוני צמצם לבנים ומדדי הגדלה בצבעים, המאפשרים התאמה קלה של הקונדנסר לאובייקטיב הנבחר להשגת ניגודיות מיטבית.

תאורה

תאורת אור עובר מסופקת על ידי LED 3W. כיוון הבהירות אינו משפיע על טמפרטורת הצבע, כך שאיכות התמונה נשמרת. חיי ה-LED עד 50,000 שעות, מה שמפחית את הצורך בתחזוקה.

תאורת Köhler באור עובר

ניגודיות התמונה נשלטת באמצעות דיאפרגמת הצמצם של הקונדנסר, ושדה ההארה מותאם על ידי דיאפרגמת השדה של הקולקטור. בורר דיאפרגמת השדה ממוקם בנוחות בצד ימין התחתון של גוף המיקרוסקופ ליד כפתורי המיקוד, ומפשט את הגדרת תאורת Köhler.

תאורת Köhler מבטיחה רזולוציה מרבית, תאורה אחידה של השדה, פוקוס חד והעלמת ארטיפקטים והחשכת שוליים.

עיצוב ארגונומי

ארגונומיה חשובה להפחתת עייפות ולשמירה על פרודוקטיביות במחקר ממושך. מיקרוסקופ זה תוכנן לספק נוחות מרבית למשתמש.

רכיבים ממונעים מאיצים פעולות חוזרות כמו החלפת אובייקטיבים. ראש מתכוונן מפחית עומס על הצוואר והגב. כפתורי מיקוד נמוכים מאפשרים הנחת ידיים רגועה, ומנגנון המיקוד החלק מבטיח שליטה מדויקת במינימום מאמץ. ידית הפלטה הארוכה וכפתור המיקוד העדין ממוקמים באותו אזור עבודה, לצמצום תנועות יד מיותרות.

אביזרים והרחבות

מגוון רחב של אביזרים אופציונליים זמין. אובייקטיבים ועיניות נוספים מרחיבים את טווח ההגדלה ומאפשרים התאמת המערכת למשימות ייעודיות.

אביזרי קונטרסט פאזה, פלואורסצנציה, שדה אפל, קיטוב ו-DIC אופציונליים מאפשרים צפייה במבנים שאינם נראים בשדה בהיר. מצלמות דיגיטליות מאפשרות תצוגה חיה, שמירת תמונות ומדידות בזמן אמת בתוכנה. סליידים לכיול תומכים במדידה מדויקת וניתנים לשימוש עם עיניות מדורגות או תוכנת מצלמה.

תכונות עיקריות

• תצפית בדגימות שקופות וחצי-שקופות בשדה בהיר באמצעות אור עובר

• ראש טרינוקולרי עם הטיה מתכווננת ויציאת מצלמה, אפשרויות פיצול קרן 0/100, 100/0 או 80/20

• צריח אובייקטיבים ממונע עם כפתורי שליטה מרחוק

• תאורת LED 3W חסכונית באנרגיה לאור עובר עם אורך חיים ארוך

• תאורת Köhler באור עובר עם קונדנסר ממונע ועדשת עזר מסתובבת

• בקרת בהירות אוטומטית חכמה בעת החלפת אובייקטיבים

• פלטת שולחן מזכוכית ספיר עם ידית שליטה ארוכה לנוחות המשתמש

• תאימות רחבה לאביזרים אופציונליים

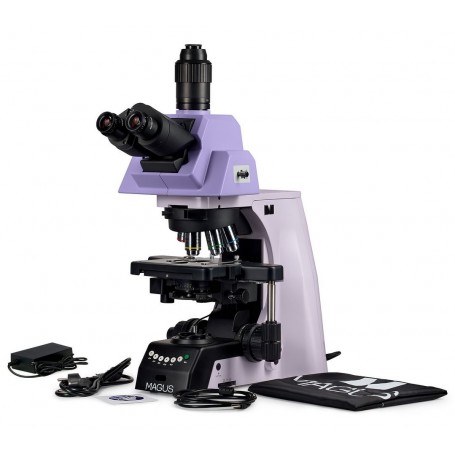

תכולת הערכה

• בסיס עם ספק כוח מובנה, מערכת מיקוד, פלטה, מתקן קונדנסר וצריח אובייקטיבים ממונע

• תאורת אור עובר עם בית מנורה

• קונדנסר סיבובי ממונע עם עדשת עזר מסתובבת

• ראש טרינוקולרי

• אובייקטיבים פלאן אכרומטיים מתוקנים לאינסוף: 4x/0.10, 10x/0.25, 20x/0.40, 40x/0.65 עם קפיץ, 100x/1.25 שמן עם קפיץ

• שתי עיניות 10x/25 מ"מ עם מרחק עין ארוך וכיוון דיופטר

• גביעי עיניים

• מסנן אור

• מתאם מצלמה C-mount

• כבל חשמל AC

• כיסוי אבק

• מדריך משתמש וכרטיס אחריות

זמין לפי דרישה

• עיניות עם סולם, רטיקל או קווי צלב

• סטים של עיניות בהגדלה גבוהה יותר

• אביזרי קונטרסט פאזה, שדה אפל, קיטוב, פלואורסצנציה ו-DIC

• תאורת אור מוחזר

• מצלמה דיגיטלית ומסך

• סלייד כיול

מפרט טכני

• מק"ט: 83482

• מותג: MAGUS

• אחריות: 5 שנים

• גודל אריזה: 78 × 56 × 57 ס"מ

• משקל משלוח: 21 ק"ג

• סוג מיקרוסקופ: ביולוגי, אור/אופטי

• טווח הגדלה: 40×–1000×, ניתן להרחבה לטווחים גבוהים יותר עם אביזרים

• צריח אובייקטיבים: ממונע, שישה אובייקטיבים

• גודל פלטה: 190 × 152 מ"מ, מכנית דו-צירית, זכוכית ספיר

• מערכת מיקוד: מיקוד גס ועדין קואקסיאלי עם נעילה וכיוון מתח

• תאורה: LED 3W, בהירות מתכווננת

• טמפרטורת עבודה: +5°C עד +40°C

• משתמשים מיועדים: משתמשים מנוסים ואנשי מקצוע

• יישום: מחקר מעבדתי ורפואי

• אביזר מגן מסופק: כיסוי אבק
