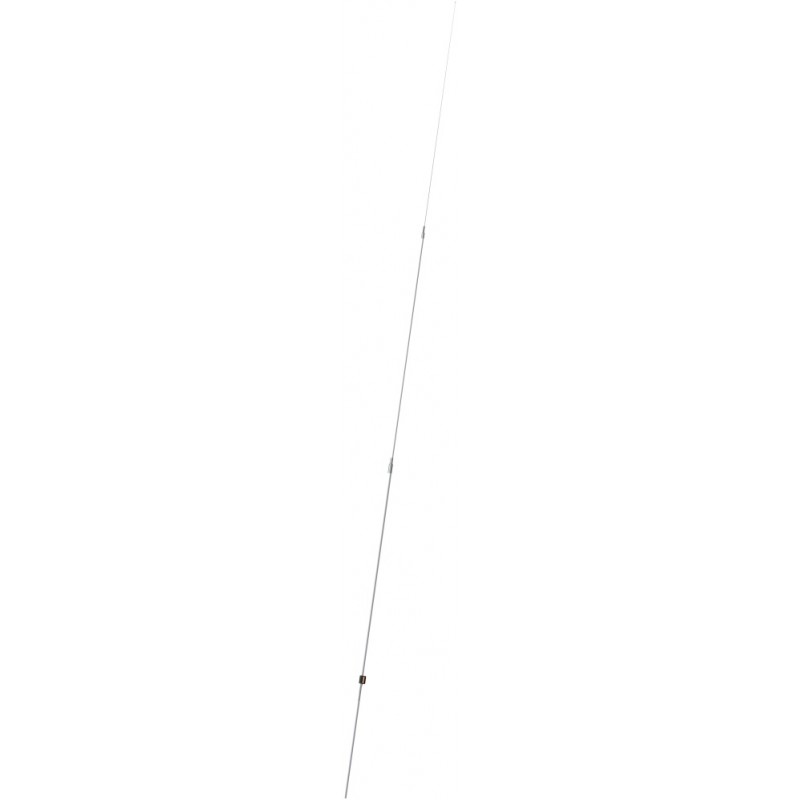

אנטנת סריקה HF9200 RX 9 מ' שלושה חלקים LF/HF פיברגלס אנטנת עם תיבת חיבור קואקסיאלית, עם תושבת (13920-012)

סקירת מוצר

• אנטנת HF בעלת ביצועים גבוהים : אנטנת HF באורך 9 מטר עם שנאי תואם מובנה לקבלת קליטה משופרת בתדר נמוך.
• עיצוב מקצועי : אידיאלי עבור יישומים תובעניים, הכולל מבנה מחוספס עם חיבורי פליז מוצק מצופים כרום.
• תאימות הרכבת מסילה : מיועדת להתקנה על מסילות או מוטות באמצעות ערכת תושבת מסילה (גדולה).
• קליטת אותות יעילה : מצויד במסוף בורג בתוך קופסת חיבור, התומך בכבלים קואקסיאליים סטנדרטיים (Ø 5 - 10 מ"מ).
• דפוס קליטה מכל-כיווני : מספק קליטה של 360 מעלות לאיכות אות עקבית.

פרטי אריזה

• סוג אריזה : צינור קרטון יציב למשלוח בטוח.
• מידות : Ø 106 מ"מ x 3850 מ"מ.
• משקל : כ-12.7 ק"ג.

מפרט חשמל

• טווח תדרים : מכסה 0.15 עד 30 מגה-הרץ, כולל רצועות LF, MF ו-HF.
• עכבה : 50 אוהם להעברת אותות יעילה.
• קיטוב : אנכי לביצועי קליטה מיטביים.
• הספק כניסה מקסימלי : לא ישים (אנטנה לקבלה בלבד).
• קיבול סטטי : 100 pF, מבטיח יציבות.
• התנגדות בידוד : 10 GOhm כדי למזער רעשים ואובדן אותות.
• אורך חשמלי : 7870 מ"מ לקבלת קליטה משופרת.

פרטים מכניים

• צבע : לבן למראה נקי ומקצועי.
• גובה : 9 מטר.
• משקל : 7.2 ק"ג.
• קוטר : מתחדד מ-Ø 40 מ"מ עד Ø 5 מ"מ.
• שיטת הרכבה : מתאים להתקנות מסילה או מוט (Ø 30 - 90 מ"מ) עם ערכת התושבת הנדרשת.
• הוראות הרכבה : מסופק עם המוצר להתקנה קלה.
• חומרים : מיוצר באמצעות צינורות סיבי זכוכית כבדים צבועים ב-PU ופליז מוצק כרום לעמידות.
• עמידות רוח : עמידה במהירויות רוח שרידות של עד 55 מטר לשנייה (125 מייל לשעה).
• טווח טמפרטורות : פועל באופן אמין בין -55°C ל-+70°C, תואם לתקני IEC 60068-2-1 ו-IEC 60068-2-2.
• מחבר : מסוף בורג בתוך קופסת חיבור לחיבורים מאובטחים.
• כבל : לא כלול; דורש כבל קואקסיאלי סטנדרטי (Ø 5 - 10 מ"מ).
• מספר סידורי : מסומן בבירור על תווית המוצר לצורך זיהוי.

מידע הזמנה

• מספר חלק : 13920-012 (כלולות בסוגריים).
