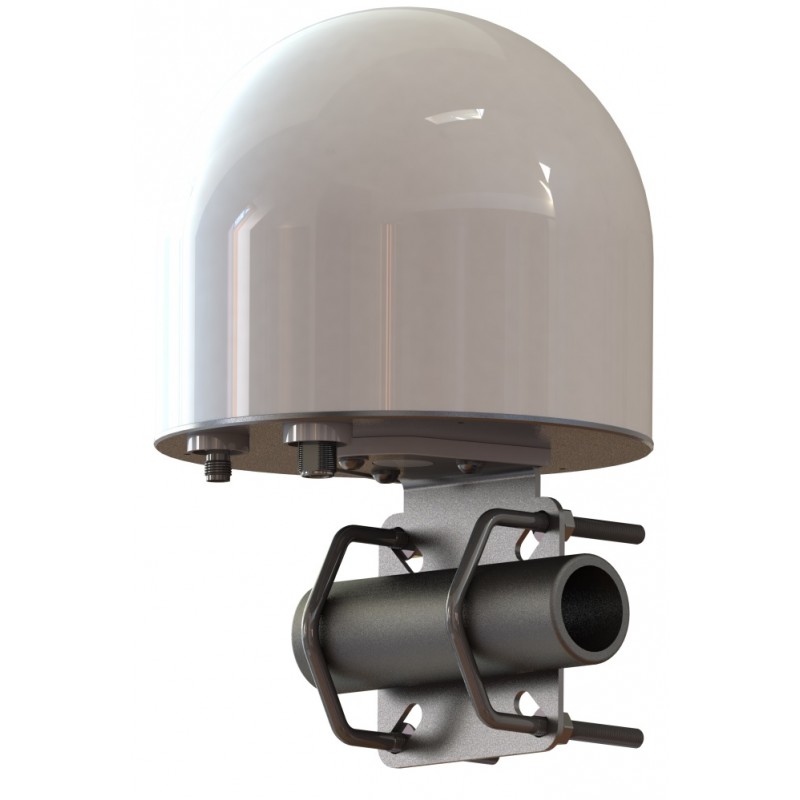

אנטנת סריקה Thuraya Active Omnidirectional SATCOM אנטנת SATCOM, תואמת קול ו-GmPRS, תושבת הרכבה (60101-013)

סקירת מוצר

• אנטנה פעילה עבור מסופי Thuraya : כולל אנטנת GPS פעילה מובנית, המספקת קישוריות אמינה עבור מערכות לוויין Thuraya .
• כיסוי כל-כיווני : מכסה את כל טביעת הרגל ללא צורך בהצבעה, מה שמבטיח קלות שימוש.
• מותאם לשימוש ימי ויבשתי : מיועד לביצועים חזקים בסביבות ימיות אך מתאים גם ליישומים יבשתיים.
• תושבת הרכבה כלול : תושבת הרכבה וחומרה מנירוסטה AISI-316 ברמה גבוהה מסופקים להתקנה מאובטחת.
• עיצוב מוקשח : תוכנן לתנאים קשים עם משטח חלק, בעל אובדן נמוך.
• תאימות רב-תכליתית : תואם להתקנים שונים, כולל FDU-XT, SF2500, Seagull 5000(i), Hughes 7101, SO-2510, SG-2520, XT, FDU-2500, FDU-3500, SatTrans SAT-Office Docker ו-SAT - ערכת רכב VDA.
• אביזרים נוספים : ערכות מזין DC וכבלים קואקסיאליים זמינים בנפרד. ערכות כבלים נועדו לעמוד במפרטי Thuraya .
• עיצוב משופר : דגם 60101-000, שנקרא בעבר 60100, כולל כעת תושבת הרכבה.

פרטי אריזה

• סוג אריזה : מסופק בארגז קשיח יציב להובלה בטוחה.

מפרט חשמל

• רצועות תדר : 1525 - 1559 מגה-הרץ, 1626.5 - 1660.5 מגה-הרץ ו-1575.42 מגה-הרץ.
• עכבה : 50 אוהם.
• מערכות נתמכות : Thuraya ו-GPS.
• קיטוב : LHCP (קיטוב מעגלי שמאלי).
• יחס צירי : פחות מ-6 dB.
• רווח : 0 dBic.
• G/T (אופייני) : -22 dB/K; מינימום : -24 dB/K.
• EIRP (אופייני) : 7 dBW; מינימום : 5 dBW.
• רווח LNA עבור GPS : 26 dB.
• מתח אספקה : SAT: 10 - 24 VDC, GPS: 5 VDC.
• צריכת חשמל : ממוצע: 12 W; שיא: 26 W.

פרטים מכניים

• צבע : לבן למראה נקי ומקצועי.
• גובה : 301 מ"מ.
• קוטר : 201 מ"מ.
• משקל : 1.7 ק"ג (אנטנה בלבד).
• אפשרויות הרכבה : ניתן להרכבה על מוטות או מסילות באמצעות התושבת המצורפת וברגי U.
• הוראות הרכבה : מסופקות להתקנה פשוטה.
• חומרים : בנוי מאלומיניום אנודייז כסף, PCB, נירוסטה, PTFE, ASA ופליז לעמידות מירבית.
• טווח טמפרטורות : הפעלה: -25°C עד +55°C; הישרדות: -40°C עד +80°C.
• מחברים : SAT: N-נקבה; GPS: TNC-נקבה.
• אובדן כבלים : מומלץ בין 3 dB ל-7.5 dB לביצועים מיטביים.

מידע הזמנה

• מספר חלק : 60101-013 (כולל את האנטנה ואת תושבת ההרכבה).
