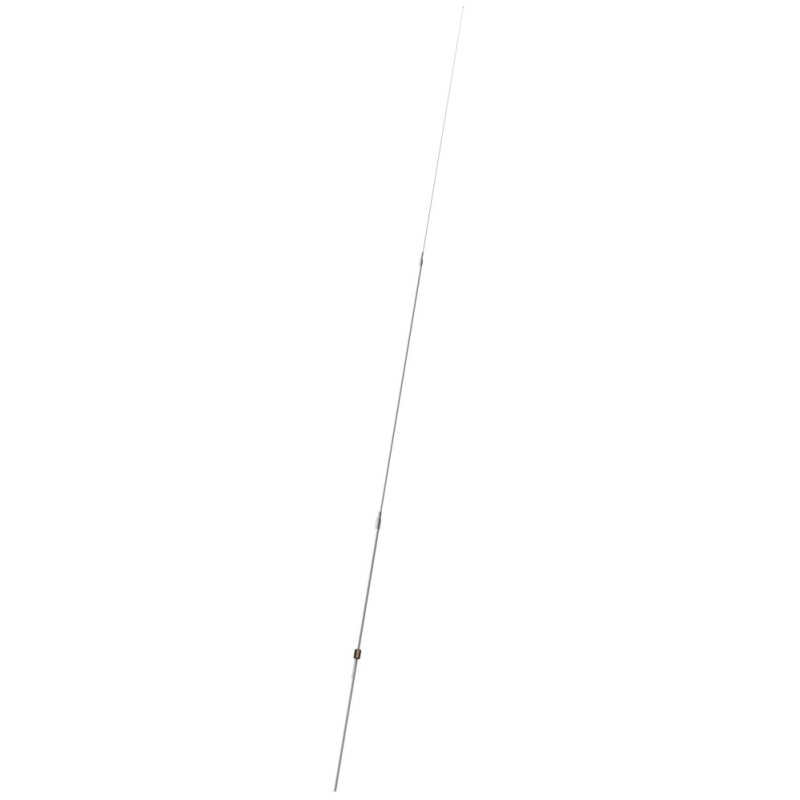

स्कैन एंटीना HF8200 RX 8 मीटर तीन-भाग LF/HF फाइबरग्लास एंटीना कोएक्सियल कनेक्शन बॉक्स के साथ, ब्रैकेट के बिना (13820-002)

उत्पाद अवलोकन

• व्यावसायिक एचएफ एंटीना : व्यावसायिक उपयोग के लिए डिज़ाइन किया गया 8-मीटर एंटीना, जिसमें उन्नत निम्न-आवृत्ति रिसेप्शन के लिए अंतर्निर्मित मिलान ट्रांसफार्मर की सुविधा है।
• मजबूत निर्माण : कठिन वातावरण में विश्वसनीयता के लिए क्रोम-प्लेटेड ठोस पीतल जोड़ों के साथ टिकाऊ डिजाइन।
• रेल माउंटिंग रेडी : रेल ब्रैकेट किट (बड़ा) पी/एन 10000-163 (शामिल नहीं) का उपयोग करके रेल या पोल सेटअप पर स्थापना के लिए डिज़ाइन किया गया।
• कुशल सिग्नल फीडिंग : कनेक्शन बॉक्स के अंदर एक स्क्रू टर्मिनल की सुविधा, जो मानक समाक्षीय केबल (Ø 5 - 10 मिमी) के साथ संगत है।
• सर्वदिशात्मक रिसेप्शन : सुसंगत सिग्नल गुणवत्ता के लिए पूर्ण 360-डिग्री रिसेप्शन पैटर्न प्रदान करता है।

पैकेजिंग जानकारी

• पैकेजिंग प्रकार : सुरक्षित परिवहन के लिए मजबूत दफ़्ती ट्यूब।
• आयाम : Ø 106 मिमी x 2800 मिमी.
• वजन : लगभग 10.1 किलोग्राम.

विद्युत विनिर्देश

• आवृत्ति रेंज : 0.15 से 30 मेगाहर्ट्ज तक संचालित होती है, जिसमें एलएफ, एमएफ और एचएफ बैंड शामिल हैं।
• प्रतिबाधा : 50 ओम.
• ध्रुवीकरण : प्रभावी संकेत प्राप्ति के लिए ऊर्ध्वाधर।
• अधिकतम इनपुट पावर : लागू नहीं (केवल रिसीव करने वाला एंटीना)।
• स्थैतिक धारिता : 100 pF.
• इन्सुलेशन प्रतिरोध : न्यूनतम सिग्नल हानि के लिए 10 GOhm.
• विद्युत लंबाई : 6790 मिमी.

यांत्रिक विवरण

• रंग : पेशेवर उपस्थिति के लिए सफेद।
• ऊंचाई : 8 मीटर.
• वजन : 6.1 किलोग्राम.
• व्यास : Ø 40 मिमी से Ø 5 मिमी तक।
• माउंटिंग विधि : रेल या पोल स्थापना (Ø 30 - 90 मिमी) के लिए रेल ब्रैकेट किट (बड़ी) की आवश्यकता होती है।
• माउंटिंग निर्देश : उत्पाद के साथ शामिल है।
• सामग्री : असाधारण स्थायित्व के लिए पीयू-पेंटेड हेवी-ड्यूटी ग्लास-फाइबर ट्यूब और क्रोमयुक्त ठोस पीतल से निर्मित।
• पवन प्रतिरोध : 55 मीटर/सेकेंड (125 मील प्रति घंटे) तक की पवन गति को सहन करने में सक्षम।
• तापमान रेंज : -55°C और +70°C के बीच विश्वसनीय रूप से संचालित होता है, IEC 60068-2-1 और IEC 60068-2-2 मानकों के अनुसार परीक्षण किया गया है।
• कनेक्टर : स्क्रू टर्मिनल, जो कनेक्शन बॉक्स के अंदर लगा होता है।
• केबल : शामिल नहीं; एक मानक समाक्षीय केबल (Ø 5 - 10 मिमी) की आवश्यकता है।
• सीरियल नंबर : उत्पाद लेबल पर स्पष्ट रूप से प्रदर्शित।

ऑर्डरिंग विवरण

• भाग संख्या : 13820-002 (ब्रैकेट शामिल नहीं).
