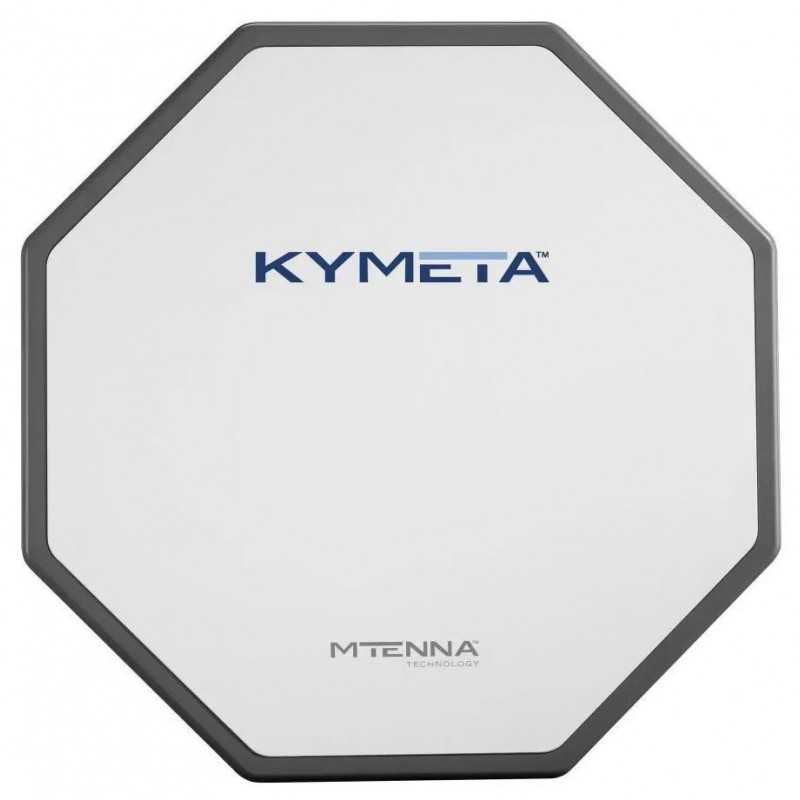

Kymeta u7x terminal, 8W, std rf lanac, integrator, x7 brzina

REVOLUCIONARNA MOBILNA POVEZIVOST

Kymeta™ u7 Ku-pojasni satelitski terminal rješava potrebu za laganim, niskoprofilnim i visokopropusnim komunikacijskim sustavima u pokretu. U7 terminal čini povezivanje za gotovo svako vozilo, plovilo ili fiksnu platformu lakšim i pouzdanijim nego ikad prije.

KĀLO™ mrežne usluge iz Kymete mogu se povezati s Kymeta u7 terminalima i kupiti u fleksibilnim, varijabilnim paketima korištenja koji koriste poznate i lako razumljive podatkovne planove. Satelitski terminal Kymeta u7 s KĀLO planovima usluga pruža ekonomično, end-to-end, mobilno širokopojasno rješenje.

• Robustan – ojačan i dokazano radi u kopnenim i pomorskim okruženjima

• Jednostavno – Satelitski tehničar nije potreban za instalaciju, postavljanje, puštanje u pogon i pružanje usluga

• Pouzdana – poluprovodnička elektronički upravljana antena, nisu potrebni kardani ili motori

• Agile – Brzo praćenje, povezivanje u pokretu podržava mobilnu širokopojasnu vezu

ZNAČAJKE TERMINALA

• Jednostavno pokretanje i automatsko preuzimanje radi jednostavnog rada; dostupno automatsko puštanje u pogon za KĀLO servis

• Elektroničko upravljanje snopom male snage za malo održavanja i brzo, pouzdano povezivanje

• OTA (over-the-air) ažuriranja softvera

• Portal za korisnike temeljen na oblaku za podršku i alate za upravljanje uslugama s API-jima za jednostavnu integraciju

• Ravni panel za mogućnosti ugradnje niskog profila

• Fleksibilna rješenja za montažu plovila i vozila

• Kymeta sada ima u7 antenu koja podržava RX radne frekvencije u gornjem rasponu Ku pojasa (11,85 GHz do 12,75 GHz) podržavajući korisnike u ITU regiji 3

• Osim toga, Kymeta sada ima u7 antenu s proširenim radnim temperaturama do +65 °C koja podržava RX radne frekvencije u Ku-pojasu od 11,2 GHz do 12,1 GHz

• Kymeta u7 terminal može se konfigurirati kao vanjski sustav (s iznimkom modema) s napajanjem i svim interkonekcijama montiranim na stražnjoj strani antene

Tehničke specifikacije TRM-U7Xxx-xxx

ANTENA

Bend Ku

Vrsta antene Elektronički skenirani niz

RX frekvencijski raspon od 11,2 GHz do 12,1 GHz

G/T (široka strana) 9,5 dB/K

RX trenutna propusnost >100 MHz

RX skeniranje roll-off @ 60° Cos^1.1-1.2

TX frekvencijski raspon od 14,0 GHz do 14,5 GHz

EIRP (široka strana) 8 W BUC: 41,5 dBW, 16 W BUC: 44,5 dBW

TX trenutna propusnost >100 MHz

TX scan roll-off @60° Cos^1.2-1.4

PRAĆENJE

Brzina praćenja >20°/sekundi

Kutovi skeniranja Theta do 75° izvan bočne strane; Phi 360°

Točnost

Vrsta prijemnika za praćenje Integrirani DVB-S2

VLAST

Ulazna snaga 110 VAC do 240 VAC 50/60 Hz

Potrošnja energije 8 W BUC: 100 W (tipično) | 425 W (vrh), 16 W BUC: 200 W (tipično) | 550 W (vrh)

SUČELJA

Mrežno sučelje RJ45 10/100/1000

RF kabeli N-tip konektora

MEHANIČKI (VANJSKA JEDINICA)

Dimenzije Konfiguracija integratora: Š 82,3 cm × D 82,3 cm × V 16,6 cm, (Š 32,4 in. × D 32,4 in. × V 6,5 in.) ; Standardna konfiguracija: Š 82,3 cm × D 82,3 cm × V 16,7 cm, (Š 32,4 in. × D 32,4 in. × V 6,6 in.)

Težina 26,2 kg (57,7 lb.)

Montažno sučelje 4 × M8 × 1,25 montažni samostojeći stupovi, dubine 0,95 cm (0,375 in.)

OKOLIŠ (VANJSKA JEDINICA)

Radna temperatura antene: -25 °C do +65 °C, terminal: -25 °C do +55 °C

Temperatura skladištenja -40 °C do +75 °C

Zaštita od prodora IP66

Šok IEC 60068-2-27

Vibracije MIL-STD-167-1A, MIL-STD-810G, IEC 60068-2-57, IEC 60068-2-64

OKOLIŠ (UNUTARNJA JEDINICA)

Radna temperatura Pogledajte posebne specifikacije modema

Temperatura skladištenja Pogledajte posebne specifikacije modema

Zaštita od ulaza Pogledajte posebne specifikacije modema

Šok Pogledajte posebne specifikacije modema

Vibracija Pogledajte posebne specifikacije modema

USKLAĐENOST

Licenca zemaljske stanice FCC usklađena za 25.222 i 25.226

Certifikati UL, FCC, CE, WEEE i ROHS

PRIBOR

Komplet kabela Četiri kabela: RX kabel, TX kabel, kabel za napajanje i Ethernet kabel, dostupno u 7,62 m (25 ft.)

Dimenzije ručke za montažu: Š 56,5 cm × D 54,2 cm × V 9,6 cm, (Š 22,2 in. × D 21,3 in. × V 3,8 in.) ; Težina: 2,7 kg (5,9 lb.)
