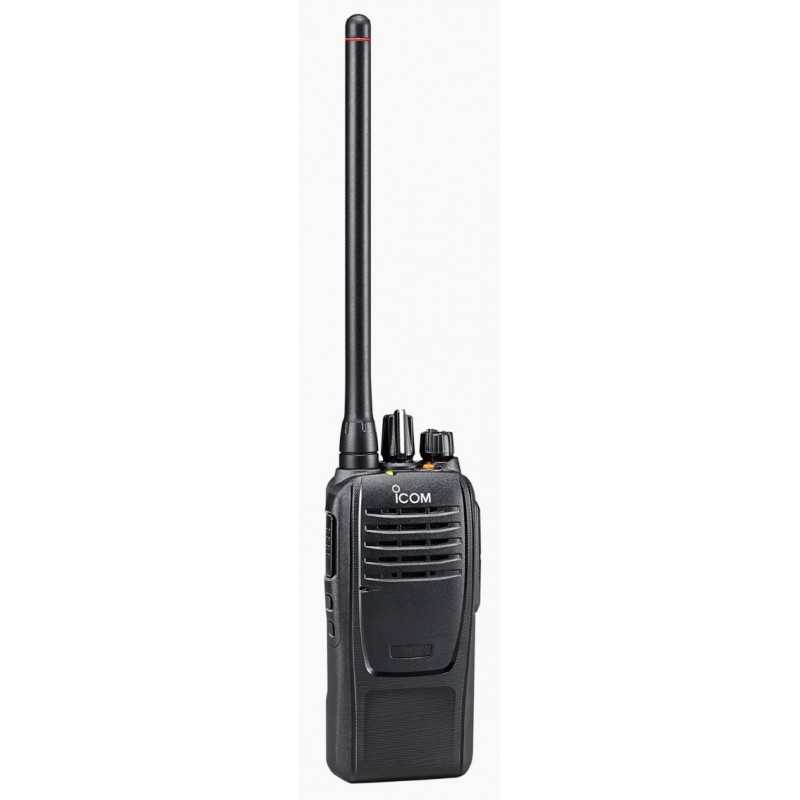

Icom IC-F1100D VHF ručni IDAS radio

• Icom prilagođeni zvučnik velike snage rukovanja za 1500 mW snažnog zvuka
• Dodatni mikrofon-zvučnik od 1500 mW, HM-222HLWP* (* Za primopredajnik s oznakom "U" na naljepnici serijskog broja.)
• Kompaktan, vodootporan i izdržljiv dizajn (IP67/55/54 i MIL-STD-810-G)
• Više načina rada* (*Dostupni protokol se razlikuje ovisno o verziji.)
• Analogni FM
• NXDN™ /dPMR™ konvencionalni
• NXDN™ Type-D kanali za jednu lokaciju
• Over-the-Air Alias (OAA) funkcija Prikazuje ime pozivatelja bez programiranja (samo IC-F1100DT/DS i IC-F2100DT/DS)
• Funkcija AquaQuake™ čisti svaki prodor vode koji može prodrijeti u rešetku zvučnika jedinice
• Detekcija pokreta/stacionarnog kretanja, funkcije čovjeka dolje i usamljenog radnika
• Vrijeme rada do 18 sati s isporučenom baterijom (BP-280)
• IDAS™ konvencionalni kanali i kanali za jedno mjesto tipa D

Tehnički podaci

Općenito

Frekvencijska pokrivenost* (*Varijabilno ovisno o verziji) 136–174 MHz (NXDN/dPMR)

Broj kanala 16 kanala

Vrsta emisije* (* Ovisno o interverziji) 11K0F3E, 4K00F1E, 4K00F1D (USA) 16K0F3E, 14K0F3E, 11K0F3E, 8K50F3E, 4K00F1E, 4K00F1D (EXP), 14K0F3E, 14

Zahtjev za napajanje 7,5 V DC nominalno

Odvod struje (približno) Tx 1,3 A, Rx 520 mA /110 mA (maks. audio (interni SP)/Stanje pripravnosti)

Impedancija antene 50Ω

Raspon radne temperature (radio specifikacija) –30°C do +60°C; –22°F do +140°F (radio specifikacije) (USA/EXP) –25°C do +55°C (radio specifikacije) (EUR)

Dimenzije (Š × V × D; Izbočine nisu uključene) IC-F1100DS/D, IC-F2100DS/D: 52,2 × 111,8 × 29,4 mm; 2,1 × 4,4 × 1,2 in (s BP-280) IC-F1100DT, IC-F2100DT: 52,2 × 111,8 × 34,1 mm; 2,1 × 4,4 × 1,3 in (sa BP-280)

Težina (približno) IC-F1100D, IC-F2100D: 258 g, 9,1 oz (s BP-280 i MB-133) IC-F1100DS, IC-F2100DS: 266 g, 9,4 oz (sa BP-280 i BP-283) ) IC-F1100DT, IC-F2100DT: 277 g, 9,8 oz (s BP-280 i MB-133)

Odašiljač

Izlazna snaga (Hi, L2, L1) 5 W, 2 W, 1 W

Maksimalno odstupanje frekvencije ± 5,0 kHz (25 kHz), ±4,0 kHz (20 kHz), ±2,5 kHz (12,5 kHz)

Lažne emisije minimalno 70 dB (USA/EXP) 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz) (EUR/EXP)

Stabilnost frekvencije ±2,0ppm

Harmonsko izobličenje zvuka 0,8% tip. (25 kHz), 0,9% tipično (20 kHz), 1,0% tipično (12,5 kHz) (pri AF 1 kHz 40% odstupanja)

FM šum i šum (bez CCITT filtera) 46 dB tip. (25 kHz) (EXP), 44 dB tip. (12,5 kHz) (SAD/EXP)

Preostale modulacije (sa CCITT filterom) 51 dB tipično (25 kHz), 49 dB tipično (20 kHz), 45 dB tipično (12,5 kHz) (EUR/EXP)

FSK pogreška maksimalno 5%.

Priključak za vanjski mikrofon 3-provodni 2,5 (d) mm (1/10 in)/2,2 kΩ

Prijamnik

Osjetljivost Analogno (pri 12dB SINAD) 0,24 μV tipično, Analogno (pri 20dB SINAD) –5 dBμV tipično. emf (25/20 kHz), –2 dBμV tip. emf (12,5 kHz) Digitalni (pri 5% BER) –9 dBμV tipični emf (0,18 μV tipično)

Selektivnost susjednog kanala 77 dB tip. (25 kHz), 75 dB tip. (20 kHz), 67 dB tip. (12,5 kHz), 59 dB tip. (digitalno)

Odbijanje lažnog odgovora tipično 80 dB

Odbijanje intermodulacije Digitalno 71 dB tip. (USA/EXP), 74 dBμV emf tip. (EUR/EXP) Analogno 76 dB tip. (25 kHz, EXP), 75 dB tip. (12,5 kHz, USA/EXP), 69 dB tip. (EUR/EXP)

Šum i buka (sa CCITT filterom) 48 dB tip. (25 kHz, EXP), 43 dB tip. (12,5 kHz, USA/EXP) (bez CCITT filtera) 51 dB tip. (25 kHz), 49 dB tip. (20 kHz), 46 dB tip. (12,5 kHz) (EUR/EXP)

AF izlazna snaga (pri opterećenju od 5% izobličenja 8Ω) Unutarnji SP 1500 mW tipično, vanjski SP 450 mW tipično (jednostrano) 1500 mW tipično (BTL, HM-222HLWP spojen)

Konektor za vanjski zvučnik, 2-vodič 3,5 (d) mm (1⁄8 in)/8 Ω
