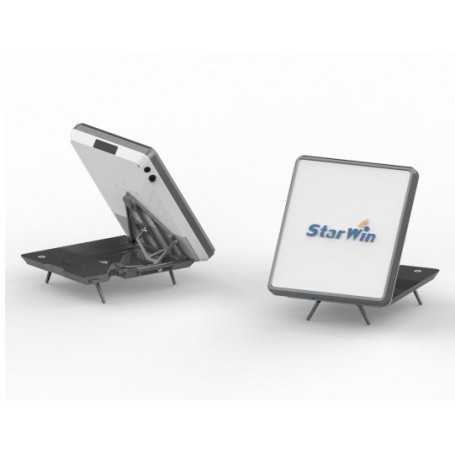

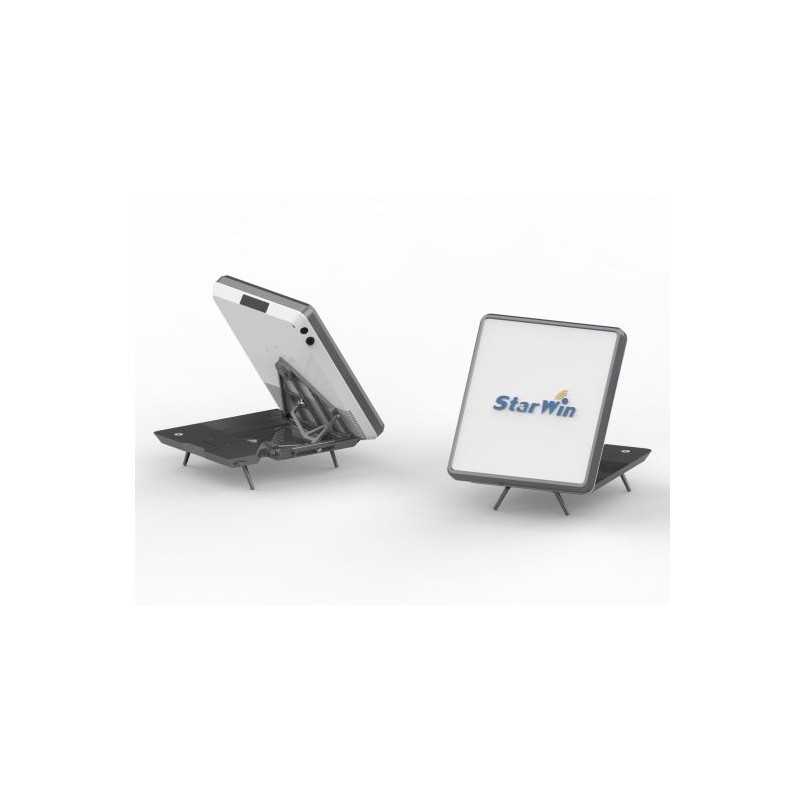

Starwin FL30P integrált szélessávú hordozható terminál

Az Fl30P sorozatú integrált műholdas kommunikációs terminál hosszú ideig teljesen megváltoztatta a műholdas kommunikációhoz használt szabványos parabola formát, és a műholdas kommunikációs terminál igazi következő generációja.

A magas szintű integráció átfogó megoldása

Az Fl30p integrált műholdas szélessávú hordozható terminál fejlett, nagy nyereségű réses hullámvezető tömb antennát alkalmaz, és integrálja a műholdas kommunikáció szükséges összetevőit: antennarendszer, RF egység, szervorendszer, műholdmodem, vezeték nélküli útválasztó és tápegységrendszer, ami az FL30P-t teljesen elválasztja a hagyományos Parabolic-tól. formájú, egyszerűbb megjelenésű és felépítésű, szállítása és üzemeltetése is kényelmesebb, ami teljesen megoldja azt a problémát, hogy a hagyományos műholdas hordozható állomásrendszer nem hordozható.

Könnyen használható működési tapasztalat

Az FL30P integrált, műholdas szélessávú hordozható terminál kezelőfelületének kialakítása az egyszerű és intuitív felhasználói élményen alapul. A terminál nem igényel összeszerelést, és egyszerű, kényelmes és kompakt a műholdmutatáshoz. A műholdas kommunikáció szakmai hátterével vagy a hordozható műholdas állomás használatának tapasztalatával nem rendelkező személyzet is csak a kezelési utasítások ellenőrzésével vagy egyszerű betanítással tudja elvégezni az összes műveletet.

Rendkívül megbízható karbantartás

Az osztott, félkész műhold hordozható állomás hagyományos parabola antenna formájának több emberre van szüksége a szállításban, az ideiglenes összeszerelésben, amivel könnyen megsérülhetnek az alkatrészek. Az FL30P integrált műholdas szélessávú hordozható terminál integrált kialakítása csökkenti a legnagyobb mértékben a hibapontot, és nagy megbízhatósággal rendelkezik, amely egy személy által szállítható és használható.

● Integráció: Az antenna, az RF, az alapsáv és a tápegység egy teljes miniatürizálásba integrálva: kisebb, mint a parabolikus terminál

● Könnyű: Könnyebb, mint a parabola alakú csatlakozó

● Kényelem: Könnyen szállítható, telepíthető, tárolható, szállítható és karbantartható

● Szabványosítás: Alkalmas a főbb gyártók kis méretű alapsávi berendezéseinek integrálására.

● Gazdaságos: A költségteljesítmény magasabb, mint a hagyományos termináloknál

Fő műszaki adatok

Név Integrált műholdas szélessávú hordozható terminál

FL30P-M modell

Antenna típusú hornyolt hullámvezető tömb antenna

Egyenértékű rekesznyílás 0,3 m

Antenna hatásfok ≥85%

Frekvencia tartomány Rx: 10,70-12,75 GHz Tx: 13,75-14,50 GHz

Polarizáció Kettős lineáris polarizáció

G/T ≥10dB/K (25℃)

Rx erősítés: ≥32,5dBi@14,5GHz Tx: ≥31,3dBi@12,75GHz

Első Sidelobe Az Plane ≤-14 dB

Mutató mód kézikönyv

Mutatási idő 3 perc (tipikus)

Azimuth Range Korlátlan, finomhangolás ±5°

Magassági tartomány Durva hangolás 10°~90°, finomhangolás ±5°

Polarizációs tartomány ±70°

Műholdas modem konfiguráció Válasszon modelleket az ügyfelek igényei szerint, például IQ200, Newtec2500, Newtec2510, UHP210/220 stb.

BUC 16W

Tápegység DC 24V ±5%, beépített akkumulátor 240WH

Energiafogyasztás 150 W (16 W BUC, max.)

Méret L: 385 mm Sz: 345 mm M: 80 mm (Rakasztás)

Súly 6,5 kg (tipikus konfiguráció)

Behatolás elleni védelem IP66

Szélellenállás A 7-es szintű szél normálisan működik

Hőmérséklet -25 ℃ ~ + 50 ℃

Páratartalom 0-95%

Egyéb Beépített WIFI és Bluetooth funkció
