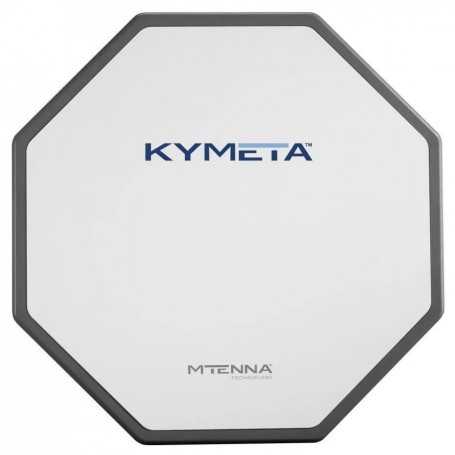

Kymeta KyWay u7 モデム付き8W端末

革新的なモバイル接続

Kymeta™ u7 Ku バンド衛星端末は、移動中の軽量、薄型、高スループットの通信システムのニーズに対応します。 u7 ターミナルは、ほぼすべての車両、船舶、または固定プラットフォームの接続をこれまで以上に簡単かつ信頼性の高いものにします。

Kymeta の KĀLO™ ネットワーク サービスは、Kymeta u7 端末にバンドルして、使い慣れたわかりやすいデータ プランを利用する柔軟で可変的な使用パッケージで購入できます。 KĀLO サービス プランを備えた Kymeta u7 衛星端末は、経済的なエンド ツー エンドのモバイル ブロードバンド ソリューションを提供します。

• 堅牢 – 強化され、陸と海の環境で機能することが証明されています

• 簡単 – インストール、セットアップ、コミッショニング、およびプロビジョニングにサテライト技術者は必要ありません。

• 信頼性 – ソリッドステート電子制御アンテナ、ジンバルやモーターは不要

• アジャイル – 高速追跡、移動中の接続がモバイル ブロードバンドをサポート

端末機能

• 簡単な電源投入による起動と自動取得により、操作が簡単。 KĀLOサービスで利用可能な自動コミッショニング

• 低消費電力の電子ビーム ステアリングにより、メンテナンスが少なく、高速で信頼性の高い接続が可能

• 無線 (OTA) ソフトウェア更新

• シンプルな統合のための API を備えたサポートおよびサービス管理ツール用のクラウドベースのカスタマー ポータル

• 目立たない設置オプション用のフラットパネル

• 船舶および車両用の柔軟な取り付けソリューション

• Kymeta は現在、ITU リージョン 3 の顧客をサポートする Ku 帯域 (11.85 GHz ～ 12.75 GHz) の上位範囲で RX 動作周波数をサポートする u7 アンテナを持っています。

• さらに、Kymeta は現在、11.2 GHz ～ 12.1 GHz の Ku バンド範囲で RX 動作周波数をサポートする +65 °C まで拡張された動作温度を持つ u7 アンテナを備えています。

• Kymeta u7 端末は、電源とすべての相互接続をアンテナの背面に取り付けて、すべて屋外システム (モデムを除く) として構成できます。

技術仕様

アンテナ

バンド区

アンテナタイプ 電子スキャンアレイ

偏光 垂直および水平ソフトウェア定義

RX 周波数範囲 11.4 ～ 12.4 GHz

受信ゲイン 33.0dB

受信 G/T 9.5dB/K

RX スキャン ロールオフ @ 60° Cos^1.1-1.2 で測定

RX 瞬時帯域幅 >100 MHz

送信周波数範囲 14.0 ～ 14.5 GHz

送信ゲイン 32.5dB

TX 瞬時帯域幅 >100 MHz

TX スキャン ロールオフ @ 60° Cos^1.2-1.4 で測定

追跡

トラッキング率 >20°/秒

スキャン角度シータはブロードサイドから最大 75°、ファイ 360°

正確さ

25.222 および 25.226 のモバイル トラッキング精度 FCC 準拠

追跡受信機のタイプ 統合型 DVB-S2

メカニカル

室外機寸法 長さ82.3cm×幅82.3cm×奥行16.5cm、長さ32.4インチ×幅32.4インチ×奥行6.4インチ

室外機重量 21.1kg | 46.5ポンド。

屋外ユニット取り付けインターフェース 4 x M8 x 1.25 取り付けスタンドオフ 0.95 cm |深さ 0.375 インチ

室内機の最大寸法 幅 44.5 cm x 奥行き 31.75 cm x 高さ 9.06 cm、幅 17.5 インチ x 奥行き 12.5 インチ x 高さ 3.57 インチ

室内機重量 6.35kg | 14.0ポンド。

環境

室外機使用温度 -25℃～+55℃

室外機保管温度 -40℃～+75℃

室外機侵入保護IP 66

室外機衝撃 IEC 60068-2-27

室外機振動 MIL-STD-167-1A、MIL-STD 810G、IEC 60068-2-64、IEC 60068-2-57

室内機使用温度 0℃～+50℃

室内機保管温度 -40℃～+75℃

室内機侵入保護 IP20

室内機衝撃 IEC 60068-2-27

室内機振動 MIL-STD-810G

室内ユニット BTU/時 8 W BUC 標準 1025 |ピーク 1700

室内ユニット BTU/時 16 W BUC 標準 1375 |ピーク 2050

電力および RF システム

入力電源 110 ～ 240 VAC 50/60 Hz

8W BUC 標準 300W |ピーク 500 W

16W BUC 標準 400W |ピーク時 600W

インターフェース

ネットワーク インターフェイス RJ45 10/100/1000

RF ケーブル N 型コネクタ

インターフェイス ケーブル 3.66 m、7.62 m、15.24 m 12 フィート、25 フィート、50 フィートで利用可能

RF ケーブル 3.66 m、7.62 m、15.24 m、12 フィート、25 フィート、50 フィートで利用可能
