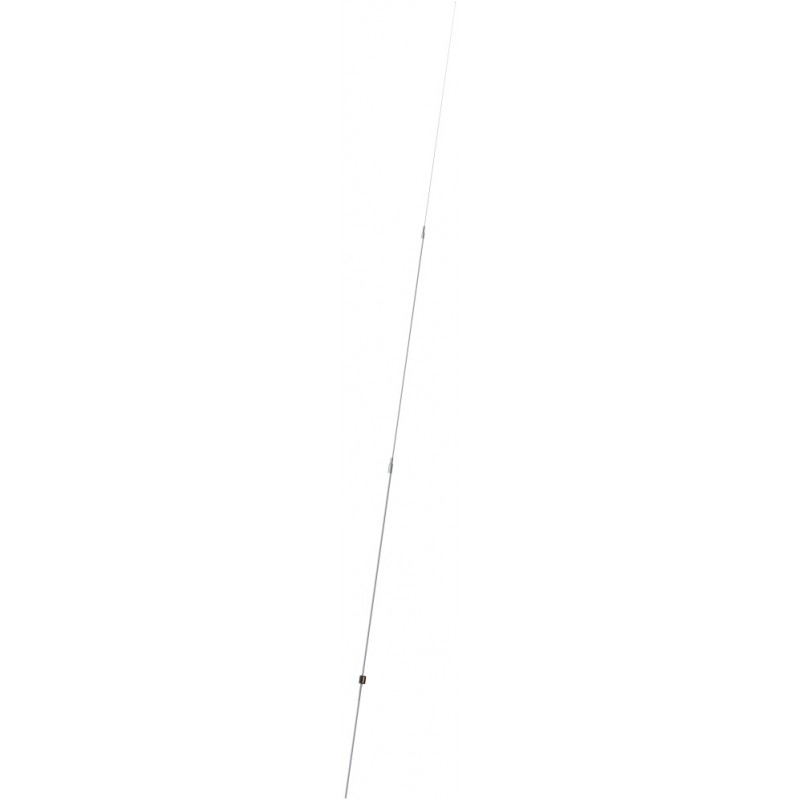

スキャンアンテナ HF9200 RX 9 m 3部構成 LF/HF ファイバーグラスアンテナ、同軸接続ボックス、ブラケット付き (13920-012)

製品概要

• 高性能 HF アンテナ: 低周波受信を強化するマッチングトランスを内蔵した 9 メートルの HF アンテナ。
• プロフェッショナルなデザイン: クロムメッキの真鍮ジョイントを使用した頑丈な構造を特徴とし、要求の厳しい用途に最適です。
• レール取り付け互換性: レール ブラケット キット (大) を使用してレールまたはポール セットアップに取り付けるように設計されています。
• 効率的な信号受信: 接続ボックス内にネジ端子を装備し、標準の同軸ケーブル (Ø 5 - 10 mm) をサポートします。
• 全方向受信パターン: 360 度の受信を実現し、一貫した信号品質を実現します。

パッケージの詳細

• 梱包タイプ: 安全な配送のための丈夫な段ボールチューブ。
• 寸法：Ø 106 mm x 3850 mm。
• 重量：約12.7kg。

電気仕様

• 周波数範囲: LF、MF、HF 帯域を含む 0.15 ～ 30 MHz をカバーします。
• インピーダンス: 効率的な信号転送のための 50 オーム。
• 偏波: 最適な受信性能を得るには垂直にします。
• 最大入力電力: 該当なし(受信専用アンテナ)。
• 静電容量：100 pF、安定性を確保します。
• 絶縁抵抗: 10 GOhm でノイズと信号損失を最小限に抑えます。
• 電気長：受信性能を高めるために7870mm。

機械の詳細

• 色: 清潔感がありプロフェッショナルな外観の白。
• 高さ：9メートル。
• 重量：7.2kg。
• 直径: Ø 40 mm から Ø 5 mm まで細くなります。
• 取り付け方法: 必要なブラケット キットを使用して、レールまたはポールの取り付け (Ø 30 - 90 mm) に適しています。
• 取り付け手順: 簡単にセットアップできるように製品に付属しています。
• 材質: 耐久性を高めるために、PU 塗装された頑丈なグラスファイバーチューブとクロムメッキされた真鍮を使用して製造されています。
• 耐風性: 最大 55 m/s (125 mph) の風速に耐えます。
• 温度範囲: -55°C ～ +70°C の範囲で確実に動作し、IEC 60068-2-1 および IEC 60068-2-2 規格に準拠しています。
• コネクタ: 安全な接続のために接続ボックス内にネジ端子が付いています。
• ケーブル: 付属していません。標準の同軸ケーブル (Ø 5 - 10 mm) が必要です。
• シリアル番号: 識別のため製品ラベルに明記されています。

注文情報

• 部品番号：13920-012（ブラケット付属）。
