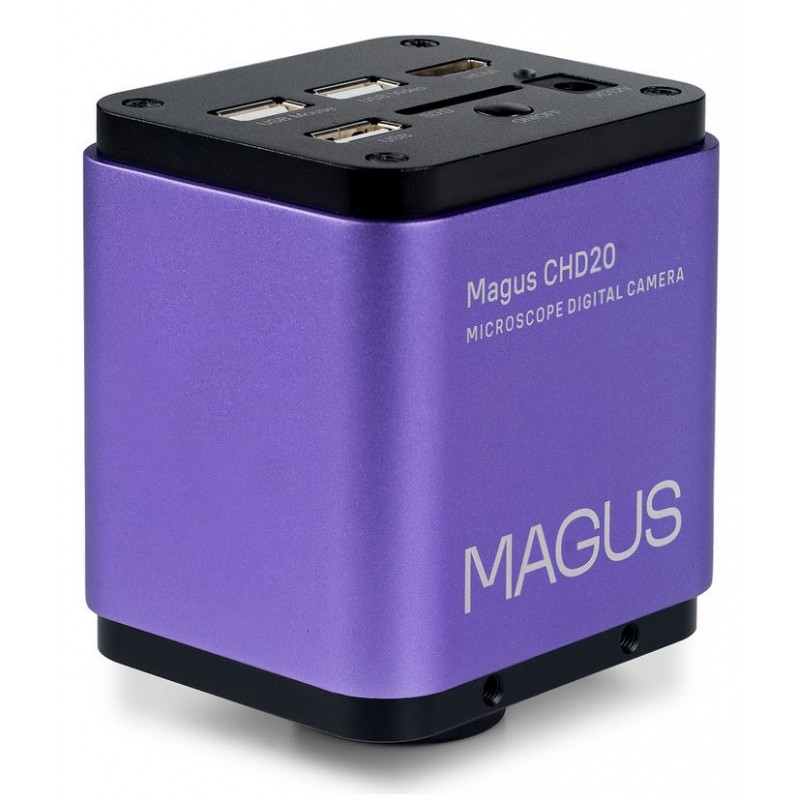

마구스 CHD20 디지털 카메라 (83192)

MAGUS CHD20은(는) 관찰 대상 및 그 구조의 사진 촬영, 동영상 녹화, 결과 편집, 선형 및 각도 측정이 가능한 디지털 현미경 카메라입니다. 내장 소프트웨어 덕분에 카메라는 컴퓨터뿐만 아니라 외부 디스플레이에도 직접 연결할 수 있어 독립적으로 작동할 수 있습니다. 이러한 유연성은 HDMI와 USB 두 가지 인터페이스로 구현됩니다.

카메라는 1920 × 1080 픽셀의 해상도를 가진 고품질 Full HD 이미지를 제공하며, 높은 프레임 속도와 빠른 데이터 전송이 가능합니다. 고감도 Sony 센서를 사용하여 형광 조명 환경에서도 우수한 성능을 발휘합니다. RGB 모자이크 필터가 적용되어 암전류를 줄이고 선명하고 세밀한 이미지를 보장합니다. 전체 이미징 시스템은 움직이는 표본을 관찰할 때에도 화면 찢김, 멈춤, 왜곡 없이 최적화되어 있습니다.

센서 및 이미지 품질

카메라는 Sony Starvis 시리즈 컬러 CMOS 센서가 장착되어 있습니다. 1/2인치의 콤팩트한 크기와 3.75 × 3.75 µm의 픽셀 크기로, 1/30초 셔터 속도에서 1175 mV의 뛰어난 감도를 제공합니다. 후면 조명 기술로 저조도 환경에서도 신뢰할 수 있는 이미징이 가능합니다. 왜곡 없는 최대한 넓은 시야를 얻으려면 0.5×~0.7× 배율 어댑터 사용을 권장합니다.

소프트웨어 및 독립 작동

전용 소프트웨어가 포함된 설치 디스크가 제공됩니다. 내장 소프트웨어를 통해 MAGUS CHD20은 컴퓨터 없이도 사진 촬영, 동영상 녹화, 기기 내 이미지 처리, 대상 측정이 가능합니다. 정확한 측정을 위해서는 각 현미경 대물렌즈마다 캘리브레이션 슬라이드를 사용해 소프트웨어를 보정해야 합니다.

연결성 및 외부 기기

MAGUS CHD20은 외부 모니터, 컴퓨터, 추가 주변기기와의 연결을 지원합니다. HDMI 출력으로 모니터, TV, 프로젝터에 초당 60프레임으로 연결할 수 있습니다. USB 2.0은 컴퓨터에 최대 초당 50프레임으로 연결할 수 있습니다.

사진과 동영상 저장을 위한 32GB SD 카드가 포함되어 있으며, 내장 소프트웨어로 처리할 수 있습니다. USB 인터페이스는 플래시 드라이브 연결도 지원합니다. 편리한 조작을 위해 USB 마우스가 제공되어 카메라 직접 조작 시 발생할 수 있는 진동을 최소화합니다.

카메라는 전용 MAGUS 모니터와 결합하여 기기에 직접 장착할 수 있어 완전한 현미경 이미징 시스템을 구성할 수 있습니다.

현미경 장착

카메라는 C-마운트 어댑터와 튜브 직경에 맞는 어댑터 링(별도 구매)을 사용하여 현미경 접안부에 설치할 수 있습니다. 삼안 튜브에 설치할 때는 C-마운트 어댑터가 필요합니다.

주요 특징

• 1/30초에서 1175 mV의 높은 감도, 저조도 및 형광 조건에 적합

• 1920 × 1080 픽셀의 Full HD 이미지 품질

• 독립적인 사진 및 동영상 촬영, 처리, 측정이 가능한 내장 소프트웨어

• HDMI 및 USB 인터페이스로 외부 모니터 또는 컴퓨터에 표시, 각각 60fps 및 50fps 지원

• 암전류를 줄이고 이미지 선명도를 높이는 RGB 모자이크 필터

구성품

• 디지털 카메라

• HDMI 케이블 (1.5 m)

• USB 2.0 케이블 (2 m)

• USB 마우스

• 32 GB SD 메모리 카드

• AC 전원 어댑터 12 V / 1 A (EU 플러그)

• 드라이버 및 소프트웨어가 포함된 설치 CD

• 사용 설명서 및 보증서

기술 사양

• 제품 ID: 83192

• 브랜드: MAGUS

• 보증기간: 5년

• EAN: 5905555019147

• 포장 크기: 25 × 17 × 9 cm

• 배송 중량: 1.5 kg

• 센서: Sony Exmor / Starvis CMOS

• 컬러 모드: 컬러

• 메가픽셀: 2

• 최대 해상도: 1920 × 1080 (Full HD)

• 센서 크기: 1/2인치 (7.2 × 4.05 mm)

• 픽셀 크기: 3.75 × 3.75 µm

• 인터페이스 커넥터: HDMI 1.4, USB 2.0

• 메모리 카드 지원: SD 최대 32 GB

• 외부 기기 지원: USB 마우스, USB 플래시 드라이브

• 감도: 1/30초에서 1175 mV

• 신호 대 잡음비: 1/30초에서 0.15 mV

• 노출 시간: 0.04 ms ~ 1000 ms

• 동영상 녹화: 지원

• 프레임 속도: USB 연결 시 1920 × 1080에서 50 fps, HDMI 연결 시 1920 × 1080에서 60 fps

• 설치 위치: 삼안 튜브 또는 접안 튜브(접안렌즈 대체)

• 이미지 형식: JPG, TIF

• 동영상 형식: H.264, H.265, MP4

• 스펙트럼 범위: 380–650 nm (내장 IR 필터 포함)

• 셔터 타입: ERS(전자 롤링 셔터)

• 시스템 요구사항: Windows 8/10/11, macOS, Linux; Intel Core 2 이상 최대 2.8 GHz; 최소 4 GB RAM; USB 2.0 포트; RJ45; 19인치 이상 디스플레이

• 소프트웨어: 내장 소프트웨어의 HDMI 모드, MAGUS View의 USB 모드

• 마운트 타입: C-마운트

• 하우징 소재: CNC 가공 알루미늄 합금

• 전원 공급: DC 12 V, 1 A

• 작동 온도 범위: –10°C ~ +50°C

• 작동 습도 범위: 30% ~ 80%
