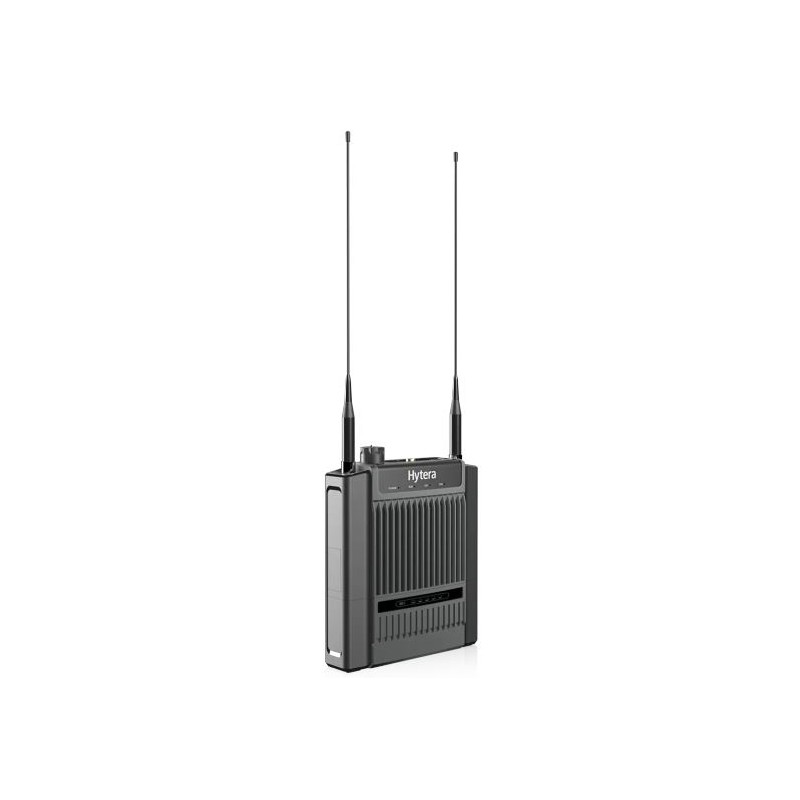

Hytera E-pack200 VHF - 디지털 무선 애드혹 중계기

Hytera의 E-pack200 중계기는 신속하고 유연한 통신 시스템 구축을 위해 설계되었습니다. 이 휴대성이 뛰어난 장치는 표준 무전기로서 송수신이 가능할 뿐만 아니라, 음성 라우팅을 위한 무선 모바일 애드혹 네트워크를 생성할 수 있습니다. 단일 E-pack200은 하나의 주파수에서 무전기, 중계기, 메시 노드 역할을 동시에 수행하여 주파수 자원을 크게 절약할 수 있습니다. 무선 애드혹 네트워크 중계기 솔루션의 주요 진보로, E-pack200은 동시에 두 개의 통신 경로를 지원하며 정밀한 위치 서비스를 제공합니다. 소방, 재난 대응, VIP 경호, 공공 안전 관리 등과 같은 미션 크리티컬 업무에 포괄적인 네트워킹 솔루션을 제공합니다.

경량, 소형 디자인과 IP67 등급의 보호 기능으로 E-pack200은 차량에 설치하거나, 백팩에 넣어 휴대하거나, 기둥 또는 벽에 장착할 수 있습니다. 이러한 유연성 덕분에 임시 통신 구축이나 실내 커버리지 확장에 이상적입니다.

신속한 구축과 즉각적인 네트워킹
시간이 중요한 비상 상황에서 E-pack200은 푸시 투 스타트(즉시 시작) 기능을 지원합니다. 전원을 켜면 몇 초 만에 독립 네트워크를 자동으로 구축하여 무전기 커버리지를 효율적으로 확장합니다.

이중 채널 음성 전송
중계기는 네 개의 독립적인 반송파 주파수를 사용하여 두 채널에서 동시에 음성 서비스를 중계할 수 있으며, 채널 간격은 12.5 kHz입니다.

원격 관리 및 실시간 가시성
E-pack200 장치로 구성된 네트워크는 네트워크 관리 시스템을 통해 모니터링할 수 있습니다. 이를 통해 운영자는 네트워크 토폴로지와 전계 강도를 확인하여 네트워크 상태를 항상 파악할 수 있습니다.

무선 모바일 애드혹 네트워킹
E-pack200은 최대 31개의 노드를 지원하는 무선 애드혹 네트워크를 형성할 수 있습니다. 네트워크는 자동 구성 및 동적 구조를 가지며, 노드가 자유롭게 이동해도 연결이 유지됩니다.

음영 지역 커버리지
높은 출력 덕분에 지형, 건물 구조, 다층, 물리적 장애물 등에 의한 통신 영향이 적습니다.

IP 링크 없는 유연한 토폴로지
무선 상호 연결 기술을 사용하여 중계기는 계단식 연결을 통해 다중 홉 협대역 네트워크를 신속하게 구축합니다. 이 설계는 광섬유나 마이크로웨이브와 같은 IP 링크가 필요하지 않습니다.

신뢰성 높은 통신을 위한 LTE 백업
PMR 네트워크를 사용할 수 없는 경우, SIM 카드를 장착한 E-pack200은 LTE 네트워크를 통해 계속해서 통화 및 데이터를 중계할 수 있습니다. 또한 지휘 및 디스패치 시스템과 연결하여 운영의 연속성을 유지할 수 있습니다.

데이터 암호화 및 장치 보호
인증, 소프트웨어 및 하드웨어 암호화 등 다양한 보안 메커니즘이 데이터와 사용자 프라이버시를 보호합니다. 장치는 지휘 및 디스패치 시스템을 통해 일시적 또는 영구적으로 비활성화하여 무단 사용을 방지할 수 있습니다.

일반 사양

주파수 범위

VHF: 136–174 MHz

프로토콜
DMR 컨벤셔널 (Tier II)

네트워킹 용량
최대 31개 노드

채널 간격
12.5 kHz

정격 전압
14.8 V DC

전류 소모
대기 시 1 A 미만
20 W 송신 시 2.5 A 미만

배터리 용량(옵션)
148 Wh

충전 시간
급속 충전: 2시간 내 80%
완전 충전: 약 3시간

배터리 수명
15–85 듀티 사이클에서 약 9시간

주파수 안정성
±0.5 ppm

안테나 임피던스
50 옴

크기 (H × W × D)
211 × 62 × 235 mm

무게
배터리 포함 3.1 kg

수신기 성능

정적 수신 감도
5% BER에서 −122 dBm

인접 채널 선택도
ETSI: 12.5 kHz에서 60 dB
ETSI: 25 kHz에서 70 dB

상호 변조 응답 억제
최소 70 dB

스퓨리어스 응답 억제
최소 70 dB

블로킹
84 dB

전도성 스퓨리어스 방출
9 kHz ~ 1 GHz: −57 dBm
1 GHz ~ 12.75 GHz: −47 dBm

송신기 성능

출력
경로당 1 W, 5 W, 10 W

인접 채널 파워
12.5 kHz에서 60 dB
25 kHz에서 70 dB

보코더 타입
AMBE+2™ / NVOC

환경 특성

동작 온도
−30 °C ~ +60 °C

보관 온도
−40 °C ~ +85 °C

정전기 방전 보호
IEC 61000-4-2, 레벨 4
접촉 방전 ±8 kV
공기 방전 ±15 kV

방수 및 방진
IP67

충격 및 진동 저항
MIL-STD-810 C, D, E, F, G 준수

습도 저항
MIL-STD-810 C, D, E, F, G 준수

위치 및 포지셔닝 서비스

GNSS 지원
GPS

최초 위치 확인 시간(콜드 스타트)
1분 미만

최초 위치 확인 시간(핫 스타트)
10초 미만

수평 위치 정확도
10미터 이하

사용 참고
신호 세기 −130 dBm에서 최소 5개의 위성이 가시할 때 장기 추적에 적합
