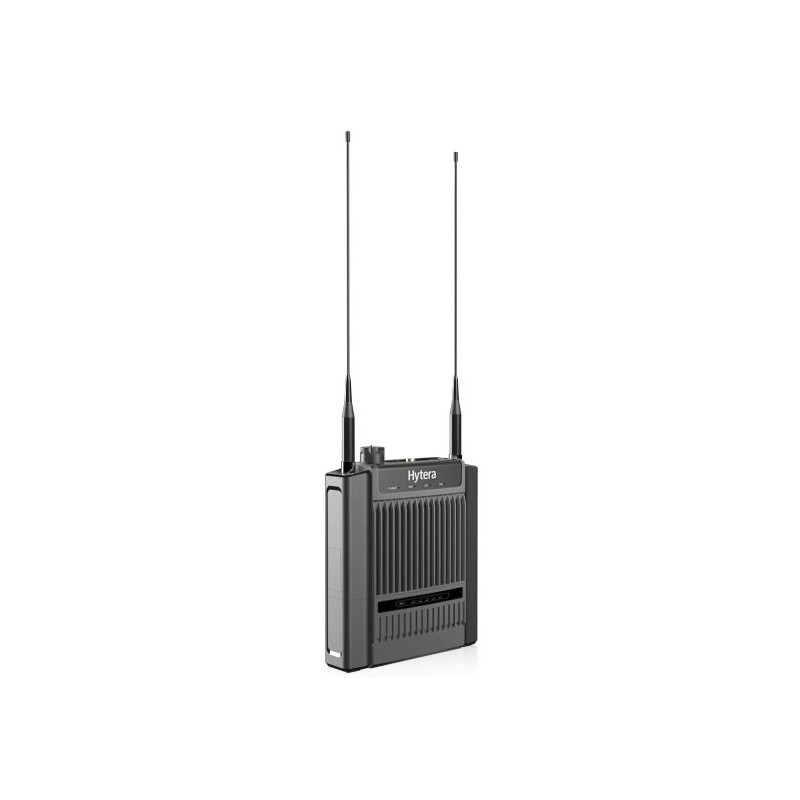

Hytera E-pack200 VHF – Skaitmeninis belaidis ad hoc kartotuvas

Hytera E-pack200 retransliatorius sukurtas greitam ir lanksčiam ryšio sistemų diegimui. Šis itin nešiojamas įrenginys gali veikti kaip standartinė radija skambučiams priimti ir atlikti, taip pat kurti belaidį mobilų ad hoc tinklą balso maršrutizavimui. Vienas E-pack200 gali vienu metu veikti kaip radija, retransliatorius ir tinklo mazgas viename dažnyje, taip žymiai taupant dažnių išteklius. Kaip svarbus belaidžių ad hoc tinklų retransliatorių sprendimų žingsnis į priekį, E-pack200 palaiko dvi ryšio linijas vienu metu ir teikia tikslias pozicionavimo paslaugas. Tai išsamus tinklo sprendimas gaisrų gesinimui, reagavimui į nelaimes, VIP apsaugai, viešojo saugumo valdymui ir kitoms kritinėms operacijoms.

Dėl lengvo, kompaktiško dizaino ir IP67 apsaugos lygio E-pack200 galima montuoti transporto priemonėje, nešiotis kuprinėje arba tvirtinti prie stulpo ar sienos. Šis lankstumas idealiai tinka laikinam ryšio diegimui ar vidaus ryšio aprėpties išplėtimui.

Greitas diegimas ir momentinis tinklo sukūrimas
Kritinėse situacijose, kai svarbi kiekviena sekundė, E-pack200 palaiko „push-to-start“ veikimą. Įjungus maitinimą, per kelias sekundes automatiškai sukuriamas nepriklausomas tinklas, efektyviai išplečiantis radijo ryšio aprėptį.

Dvikanalė balso transliacija
Retransliatorius gali vienu metu retransliuoti balso paslaugas dviem kanalais, naudodamas keturis nepriklausomus nešlio dažnius, su 12,5 kHz kanalo žingsniu.

Nuotolinis valdymas ir realaus laiko stebėjimas
E-pack200 sukurtus tinklus galima stebėti per tinklo valdymo sistemą. Tai leidžia operatoriams matyti tinklo topologiją ir elektrinio lauko stiprumą, užtikrinant nuolatinį tinklo būklės stebėjimą.

Belaidis mobilus ad hoc tinklas
E-pack200 gali sudaryti belaidį ad hoc tinklą, palaikantį iki 31 mazgo. Tinklas yra savikonfigūruojantis ir dinamiškas, todėl mazgai gali laisvai judėti išlaikydami ryšį.

Aprėptis aklose zonose
Dėl didelės išėjimo galios ryšiui mažiau įtakos turi reljefas, pastatų konstrukcijos, keli aukštai ar fizinės kliūtys.

Lanksti topologija be IP jungčių
Naudojant belaidžio sujungimo technologiją, retransliatorius greitai sukuria daugiapakopius siaurajuosčius tinklus per kaskadinius sujungimus. Šis sprendimas pašalina IP jungčių, tokių kaip šviesolaidis ar mikrobangų ryšys, poreikį.

LTE atsarginė kopija patikimam ryšiui
Kai PMR tinklas nepasiekiamas, E-pack200 su SIM kortele gali toliau retransliuoti skambučius ir duomenis LTE tinkle. Taip pat galima jungtis prie valdymo ir dispečerinės sistemų, užtikrinant veiklos tęstinumą.

Duomenų šifravimas ir įrenginio apsauga
Keli saugumo mechanizmai, įskaitant autentifikavimą bei programinės ir aparatinės įrangos šifravimą, saugo duomenis ir vartotojų privatumą. Įrenginį galima laikinai arba visam laikui išjungti per valdymo ir dispečerinę sistemą, kad būtų užkirstas kelias neteisėtam naudojimui.

Bendrosios specifikacijos

Dažnių diapazonas

VHF: 136–174 MHz

Protokolas
DMR konvencinis (II lygis)

Tinklo talpa
Iki 31 mazgo

Kanalo žingsnis
12,5 kHz

Nominali įtampa
14,8 V DC

Srovės suvartojimas
Mažiau nei 1 A budėjimo režime
Mažiau nei 2,5 A esant 20 W siuntimo galiai

Baterijos talpa (pasirinktinai)
148 Wh

Krovimo laikas
Greitas įkrovimas: 80% per 2 valandas
Pilnas įkrovimas maždaug per 3 valandas

Baterijos veikimo laikas
Apie 9 valandas esant 15–85 darbo ciklui

Dažnio stabilumas
±0,5 ppm

Antenos varža
50 omų

Matmenys (A × P × G)
211 × 62 × 235 mm

Svoris
3,1 kg su baterija

Imtuvo charakteristikos

Statinė imtuvo jautrumas
−122 dBm prie 5% BER

Gretimo kanalo selektyvumas
ETSI: 60 dB prie 12,5 kHz
ETSI: 70 dB prie 25 kHz

Intermoduliacijos atsako atmetimas
Ne mažiau kaip 70 dB

Netikrų atsakų atmetimas
Ne mažiau kaip 70 dB

Blokavimas
84 dB

Laidiniai pašaliniai spinduliavimai
−57 dBm nuo 9 kHz iki 1 GHz
−47 dBm nuo 1 GHz iki 12,75 GHz

Siųstuvo charakteristikos

Išėjimo galia
1 W, 5 W arba 10 W kiekvienam siuntimo keliui

Gretimo kanalo galia
60 dB prie 12,5 kHz
70 dB prie 25 kHz

Vokoderio tipas
AMBE+2™ / NVOC

Aplinkos charakteristikos

Darbinė temperatūra
−30 °C iki +60 °C

Sandėliavimo temperatūra
−40 °C iki +85 °C

Elektrostatinės iškrovos apsauga
IEC 61000-4-2, 4 lygis
±8 kV kontaktinė iškrova
±15 kV oro iškrova

Apsauga nuo vandens ir dulkių
IP67

Atsparumas smūgiams ir vibracijai
Atitinka MIL-STD-810 C, D, E, F ir G

Atsparumas drėgmei
Atitinka MIL-STD-810 C, D, E, F ir G

Vietos nustatymo ir pozicionavimo paslaugos

GNSS palaikymas
GPS

Laikas iki pirmo nustatymo (šaltas paleidimas)
Mažiau nei 1 minutė

Laikas iki pirmo nustatymo (karštas paleidimas)
Mažiau nei 10 sekundžių

Horizontalaus pozicionavimo tikslumas
Geresnis nei 10 metrų

Naudojimo pastaba
Tinka ilgalaikiam sekimui, kai matomi bent penki palydovai ir nominalus signalo stiprumas yra −130 dBm
